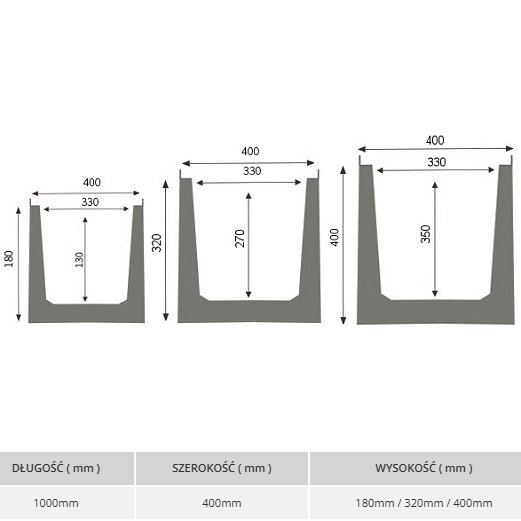

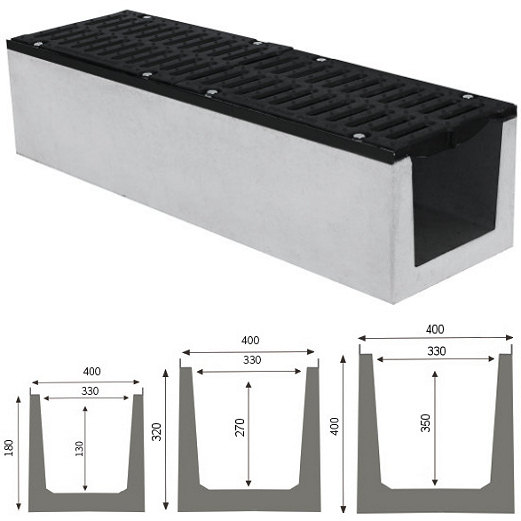

| DŁUGOŚĆ ( mm ) | SZEROKOŚĆ ( mm ) | WYSOKOŚĆ ( mm ) |
|---|---|---|
| 1000mm | 400mm | 180mm / 320mm / 400mm |

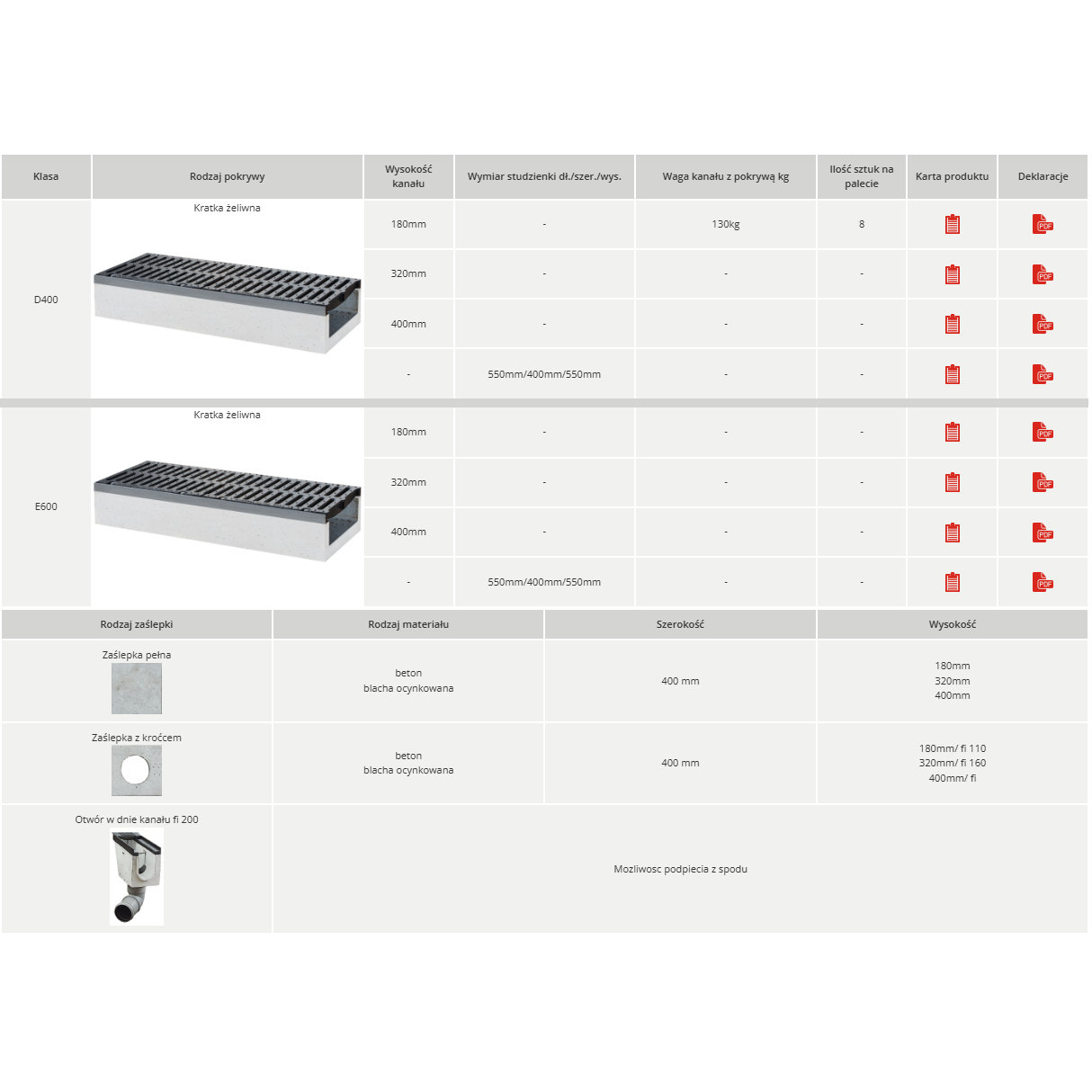

| Klasa | Rodzaj pokrywy | Wysokość kanału | Wymiar studzienki dł./szer./wys. | Waga kanału z pokrywą kg | Ilość sztuk na palecie | Karta produktu | Deklaracje |
|---|---|---|---|---|---|---|---|
| D400 | Kratka żeliwna
 |
180mm | - | 130kg | 8 |
|
 |
| 320mm | - | - | - |
|
| ||
| 400mm | - | - | - |
|
| ||
| - | 550mm/400mm/550mm | - | - | |
| ||
| E600 | Kratka żeliwna
|
180mm | - | - | - |
|
|
| 320mm | - | - | - |
|
| ||
| 400mm | - | - | - |
|
| ||
| - | 550mm/400mm/550mm | - | - | |
|
| Rodzaj zaślepki | Rodzaj materiału | Szerokość | Wysokość |
|---|---|---|---|
Zaślepka pełna | beton blacha ocynkowana | 400 mm | 180mm 320mm 400mm |
Zaślepka z kroćcem | beton blacha ocynkowana | 400 mm | 180mm/ fi 110 320mm/ fi 160 400mm/ fi |
Otwór w dnie kanału fi 200 | Mozliwosc podpiecia z spodu | ||

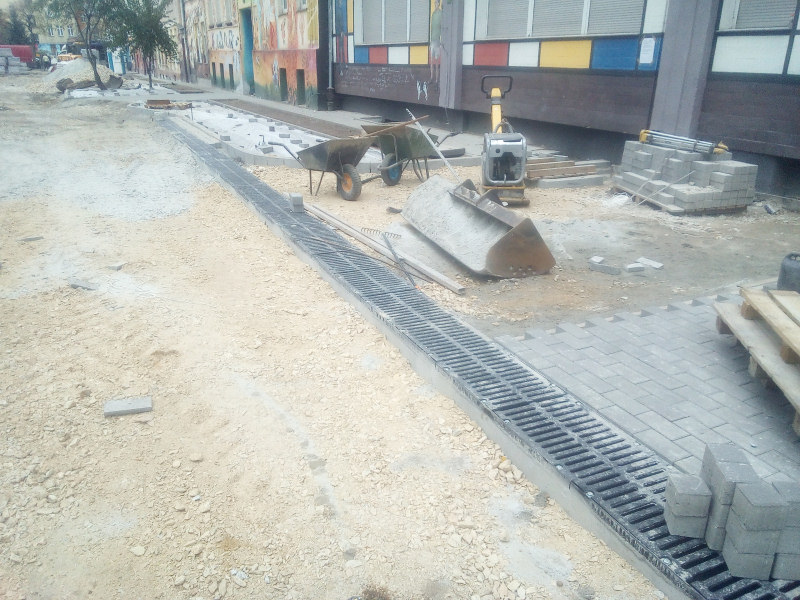

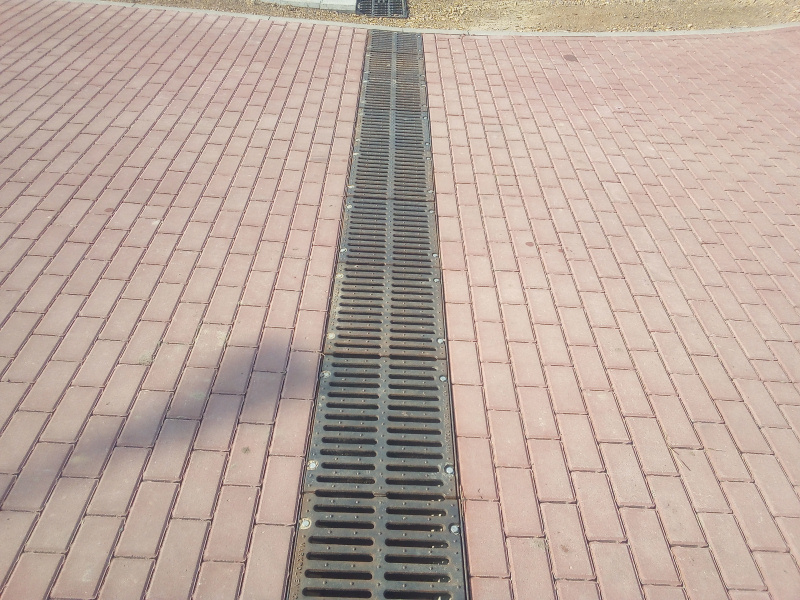

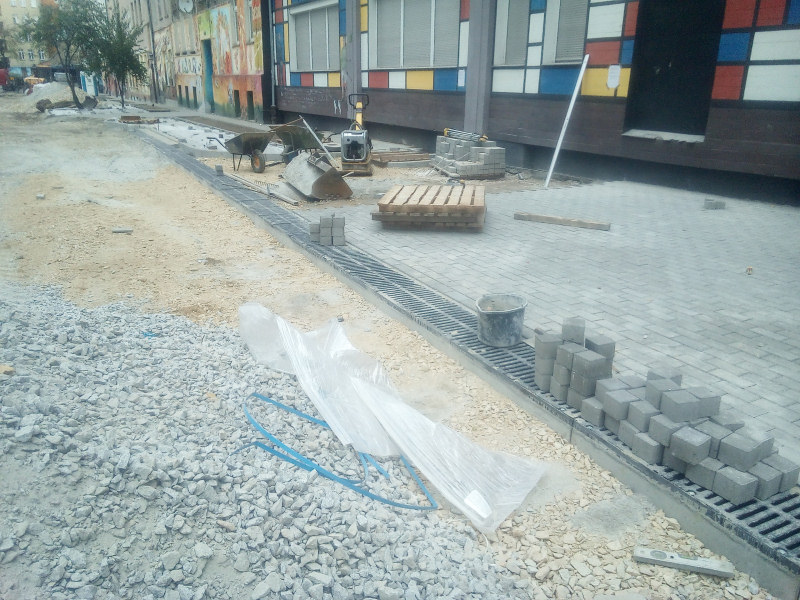

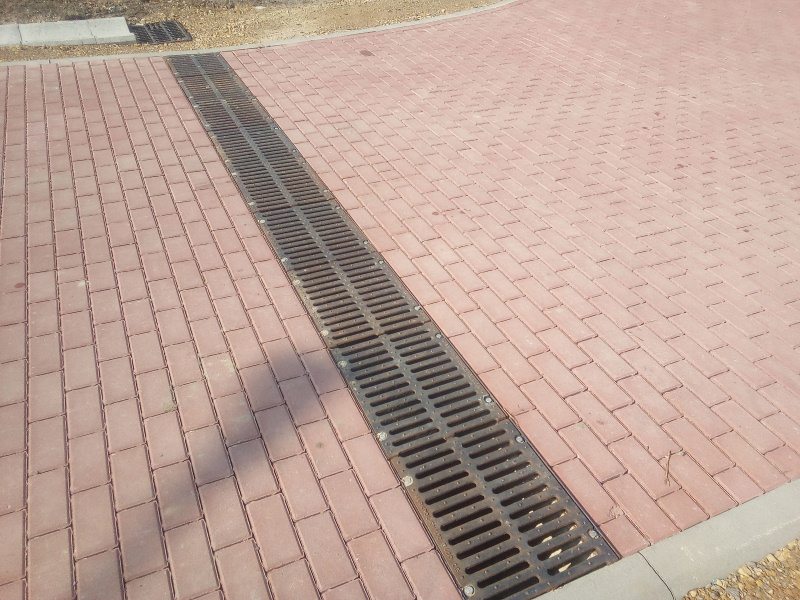

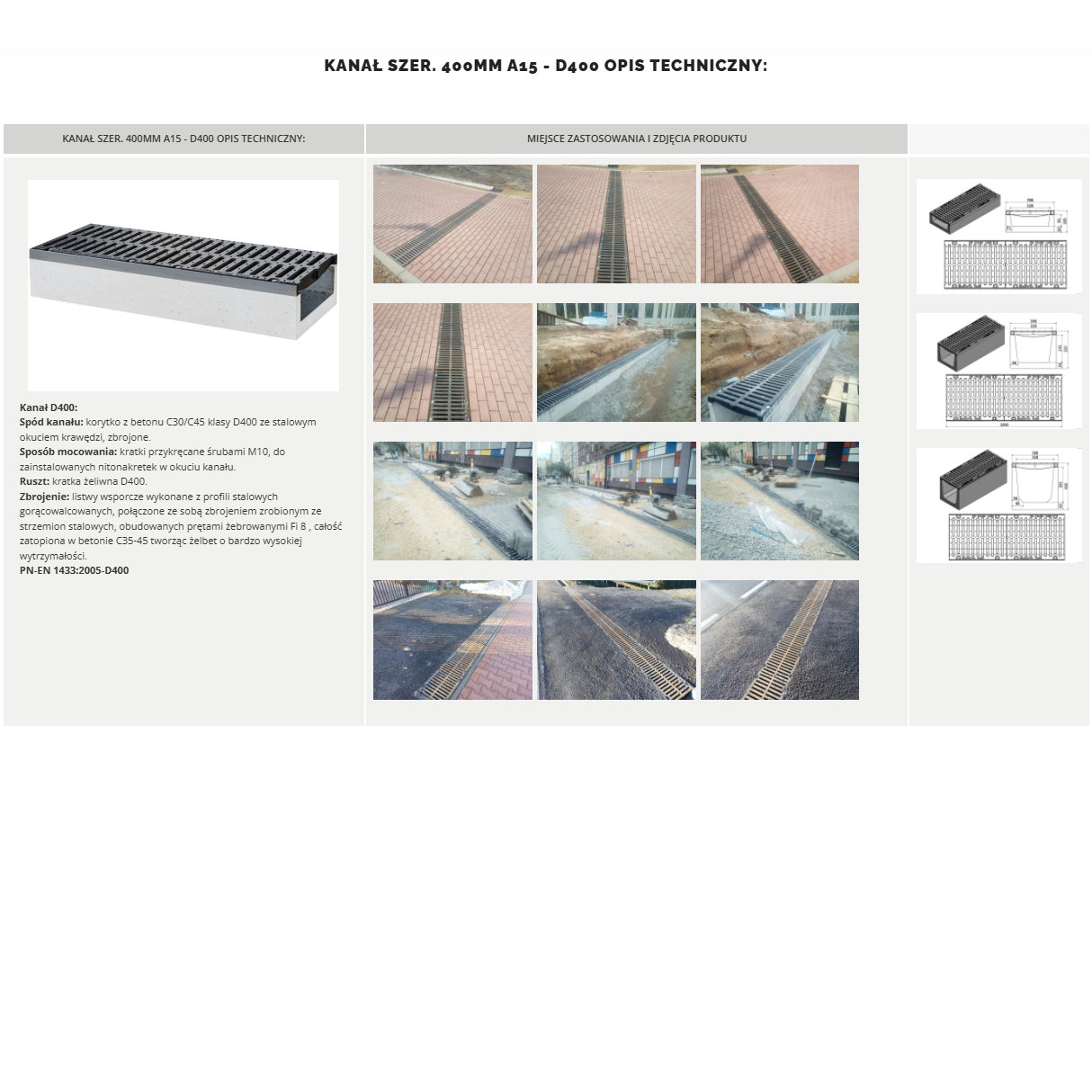

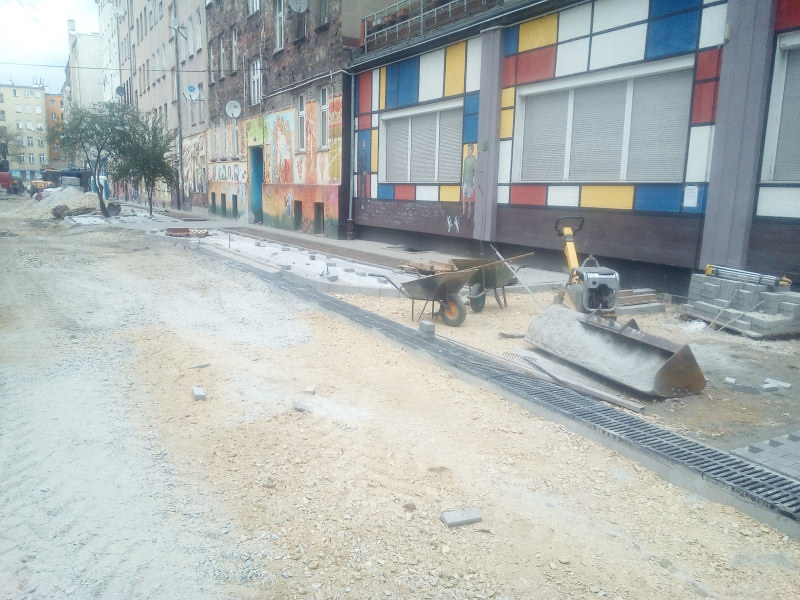

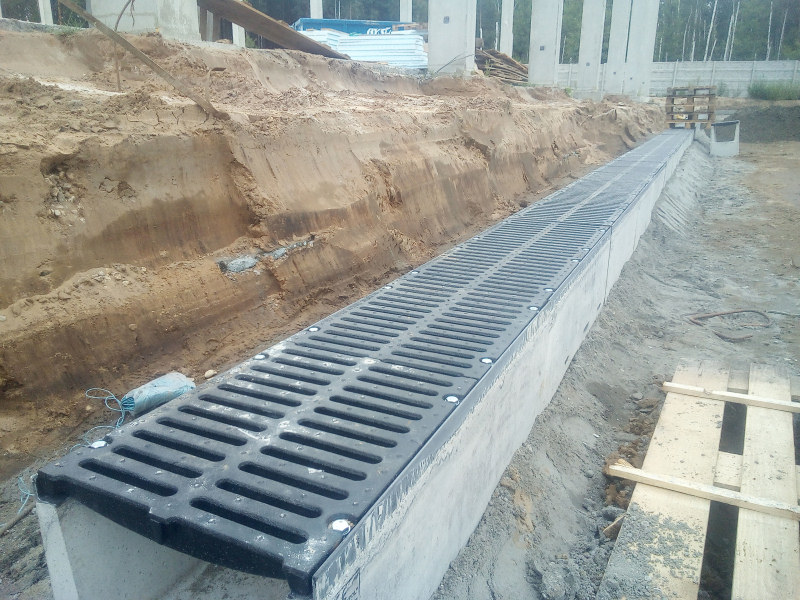

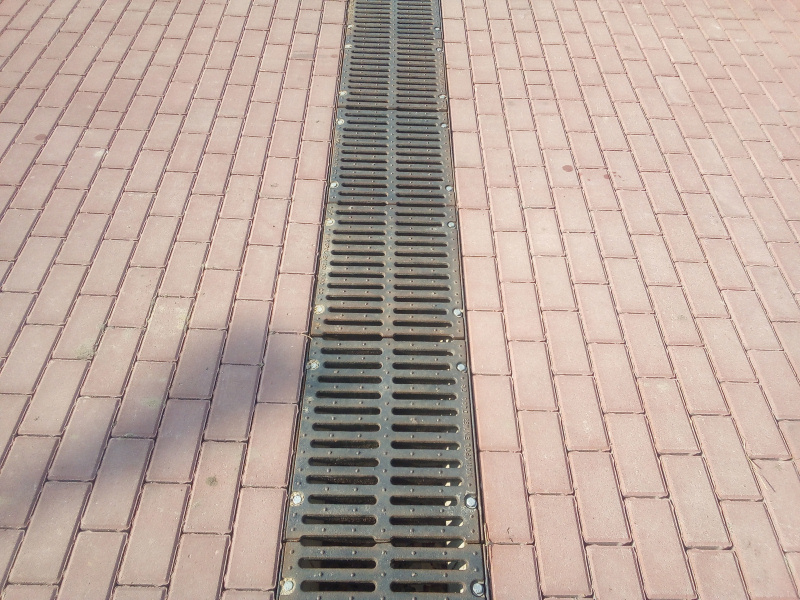

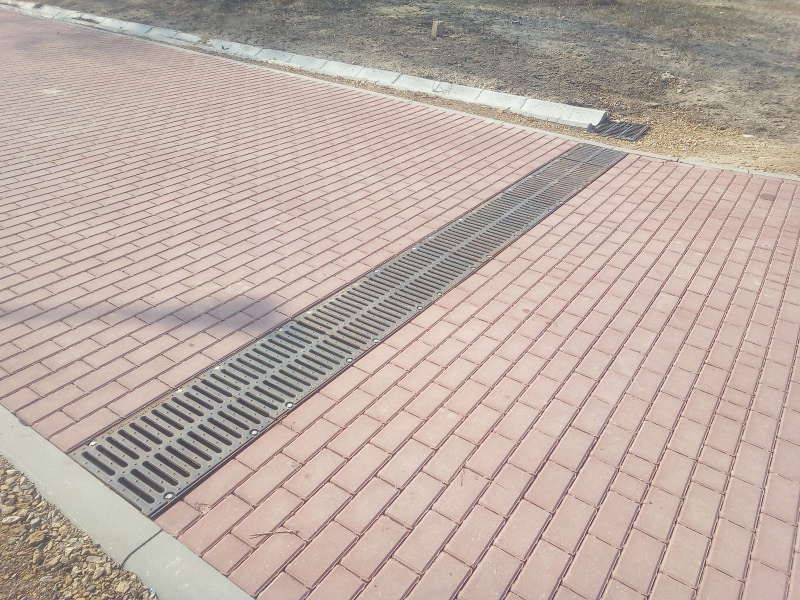

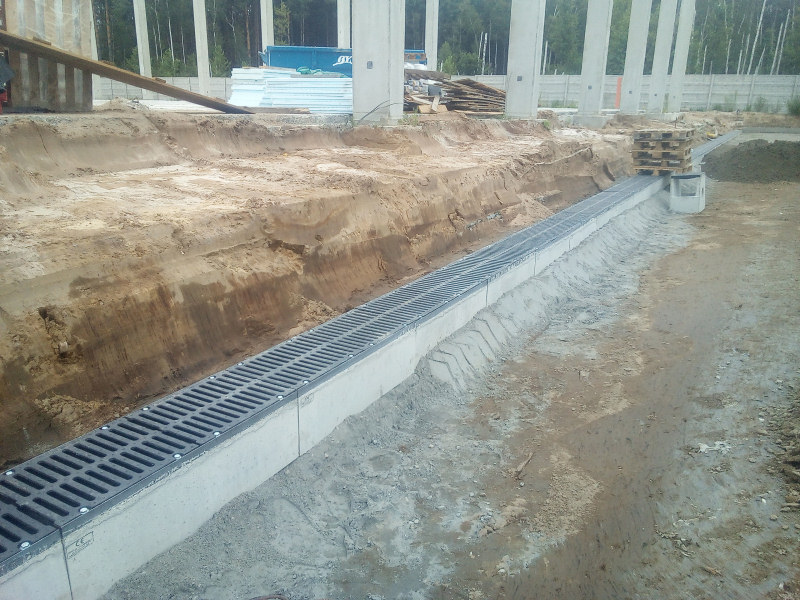

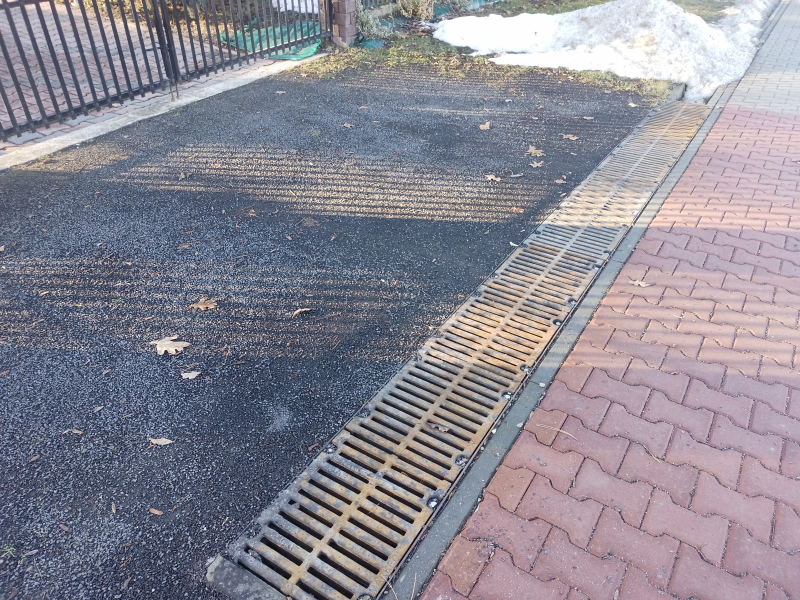

| KANAŁ SZER. 400MM A15 - D400 OPIS TECHNICZNY: | MIEJSCE ZASTOSOWANIA I ZDJĘCIA PRODUKTU |
|---|
Kanał D400: Spód kanału: korytko z betonu C30/C45 klasy D400 ze stalowym okuciem krawędzi, zbrojone. Sposób mocowania: kratki przykręcane śrubami M10, do zainstalowanych nitonakretek w okuciu kanału. Ruszt: kratka żeliwna D400. Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8 , całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości. PN-EN 1433:2005-D400 |
|
|
|

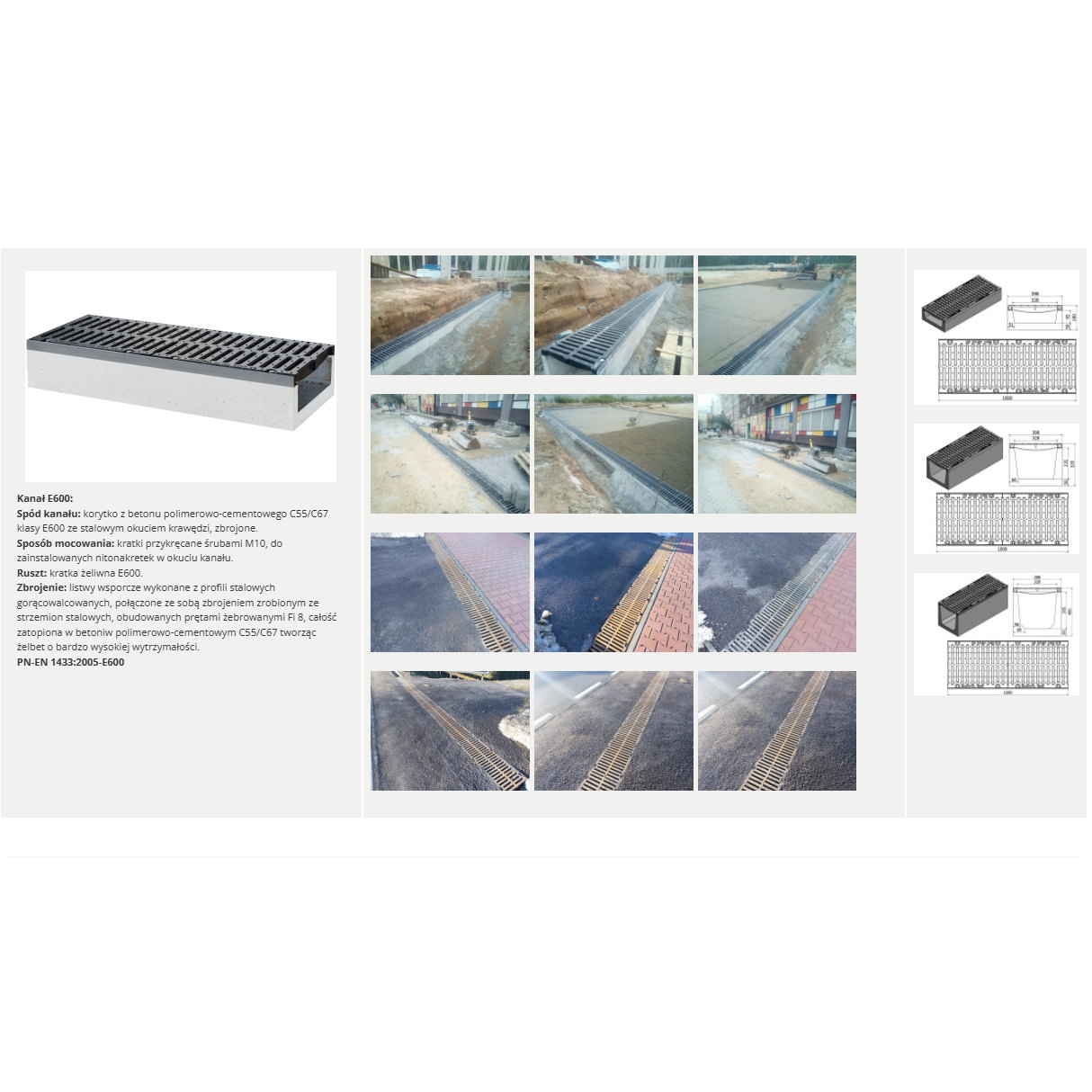

Kanał E600: Spód kanału: korytko z betonu polimerowo-cementowego C55/C67 klasy E600 ze stalowym okuciem krawędzi, zbrojone. Sposób mocowania: kratki przykręcane śrubami M10, do zainstalowanych nitonakretek w okuciu kanału. Ruszt: kratka żeliwna E600. Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betoniw polimerowo-cementowym C55/C67 tworząc żelbet o bardzo wysokiej wytrzymałości. PN-EN 1433:2005-E600 |
|
Stosowanie odwodnień liniowych pozwala na kontrolowane zbieranie wody z powierzchni ziemi utwardzonych różnymi materiałami trwałymi (beton, kostka brukowa itp.). Różne klasy obciążeń pozwalają na stosowanie odwodnień w rozmaitych miejscach w strefie ruchu pieszego i rowerowego, na obszarach zielonych, przy wjazdach do parkingów w strefach przemysłowych. Klasy obciążeń informują nas o możliwości zastosowania danego rusztu, kratki i pokrywy w określonych miejscach. Klasa A15 to ciężar dopuszczalny 15,0 KN, B125 to 12,5 KN, C 250 to 25,0 KN. W oparciu o normy PN-EN 1433 zastosowanie klas obciążeń wygląda następująco: A15 – drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe. B125 – drogi dla samochodów osobowych, parkingi, strefy ruchu pieszego. C250 - parkingi, pobocza, ulice, place przeładunkowe. D400 - drogi, parkingi dla wszystkich pojazdów, place rozładunkowe dla hurtowni np. budowlanych.
zobacz ofertę
Kanały polimerobetonowe wyprodukowane są z ulepszonej mieszanki poliestrowej, żywicy i kruszywa kwarcowego. Polimerobeton jest nowoczesnym produktem wysoce mechanicznie i chemicznie odpornym. Ze względu na swoje właściwości polimerobeton jest o wiele bardziej odporny od betonu tradycyjnego.
zobacz ofertę
