odwodnienia plastikowe

Odwodnienia liniowe polimerowe o szer. 200 mm

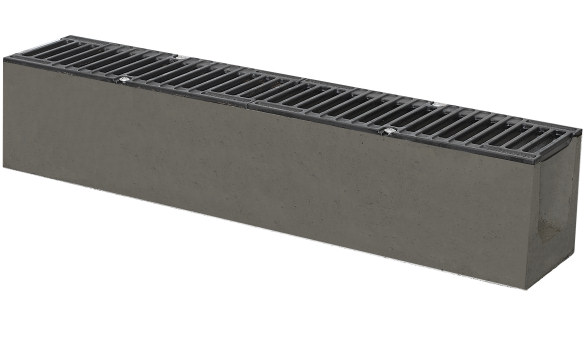

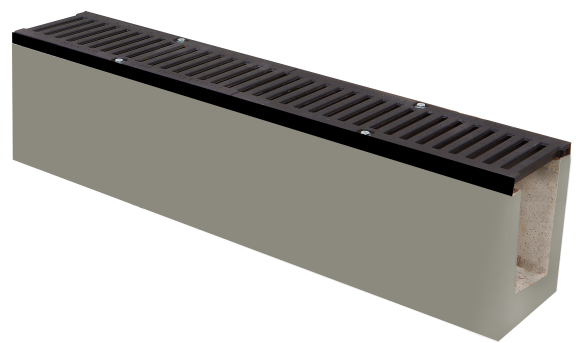

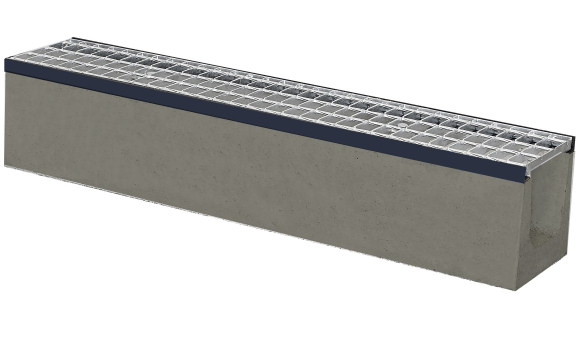

Odwodnienie betonowe polimerowe szerokość 200mm

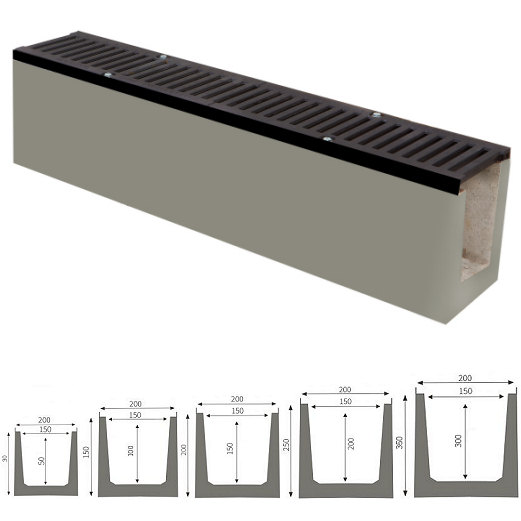

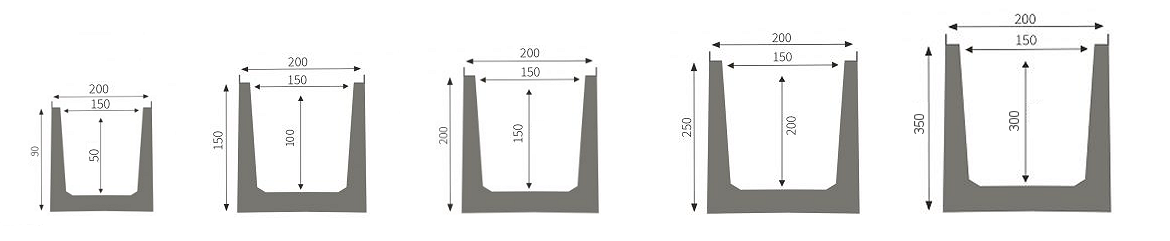

PRZEKROJE TECHNICZNE ODWODNIENIA LINIOWEGO POLIMEROWEGO

DŁUGOŚĆ ( mm )SZEROKOŚĆ ( mm )WYSOKOŚĆ ( mm )
1000mm200mm90/ 150/ 200/ 250/ 350mm

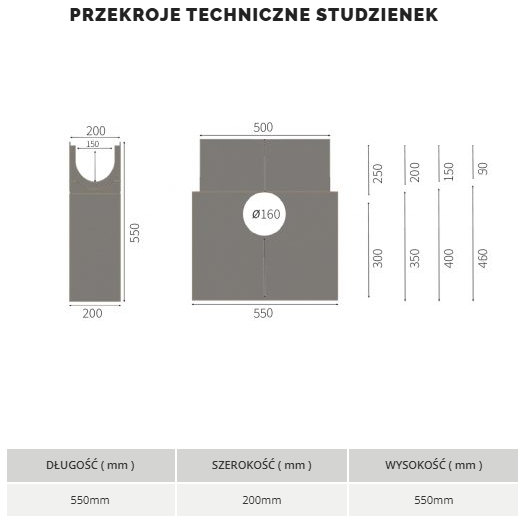

PRZEKROJE TECHNICZNE STUDZIENEK

DŁUGOŚĆ ( mm )SZEROKOŚĆ ( mm )WYSOKOŚĆ ( mm )
550mm200mm550mm

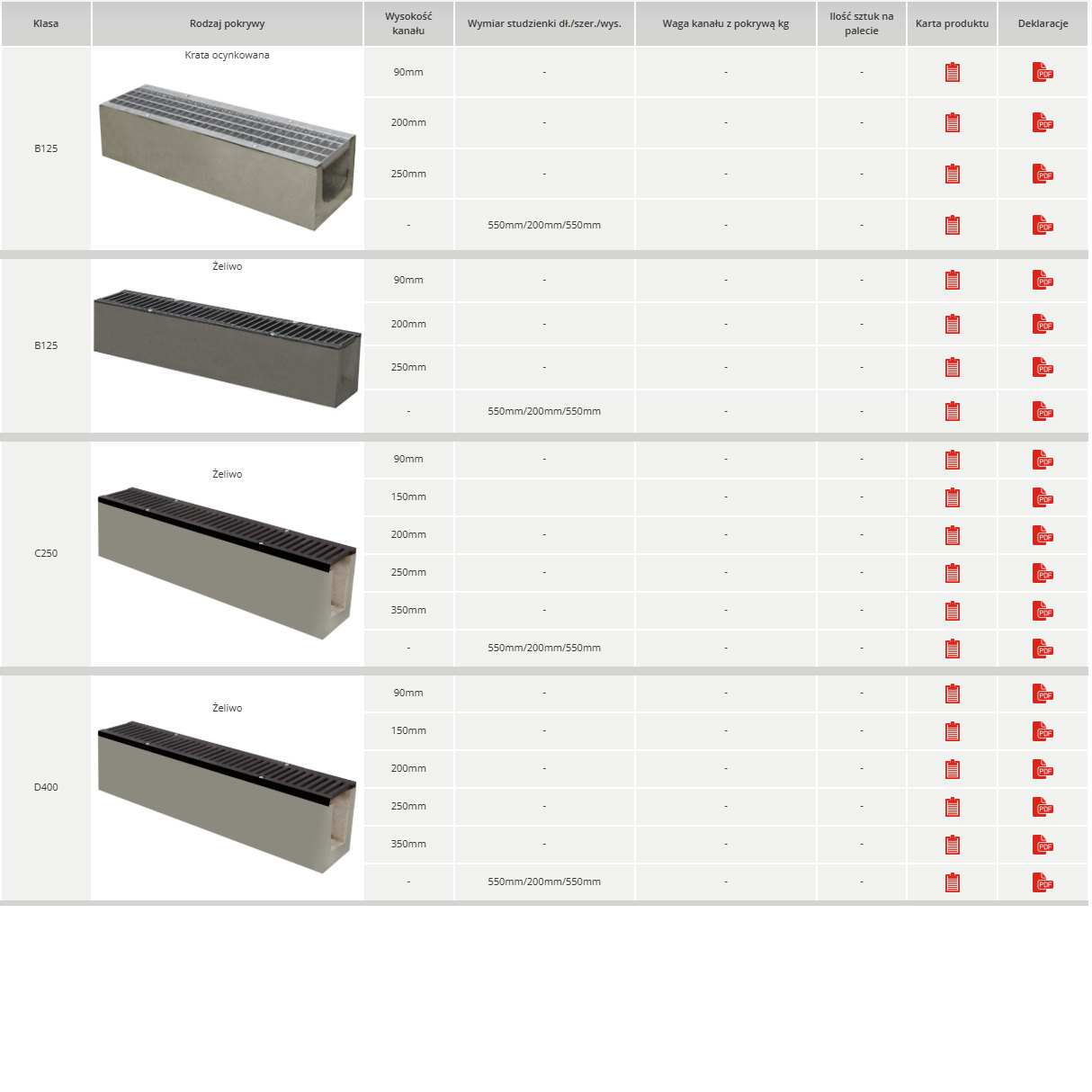

Klasa Rodzaj pokrywyWysokość kanału Wymiar studzienki dł./szer./wys.Waga kanału z pokrywą kg Ilość sztuk na palecie Karta produktu Deklaracje
A15 Krata ocynkowana 150mm - -
200mm -- -
250mm ---
- 550mm/200mm/550mm--

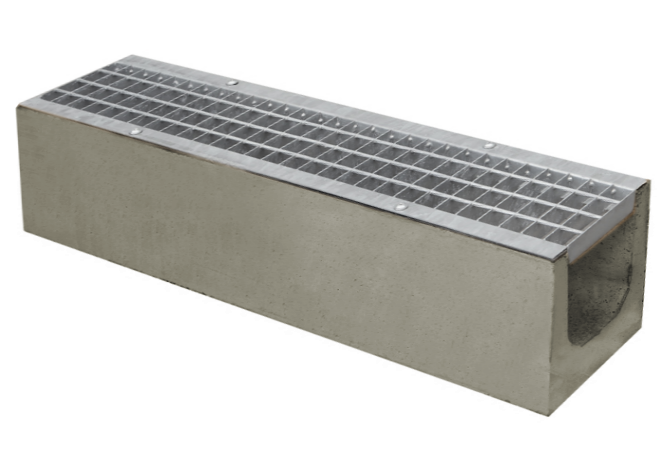

B125 Krata ocynkowana
90mm - --
200mm - --
250mm ---
- 550mm/200mm/550mm--
B125 Żeliwo
90mm - --
200mm - --
250mm ---
- 550mm/200mm/550mm--
C250 Żeliwo
90mm - --
150mm --
200mm - --
250mm ---
350mm ---
- 550mm/200mm/550mm--
D400 Żeliwo
90mm - --
150mm ---
200mm - --
250mm ---
350mm ---
- 550mm/200mm/550mm--

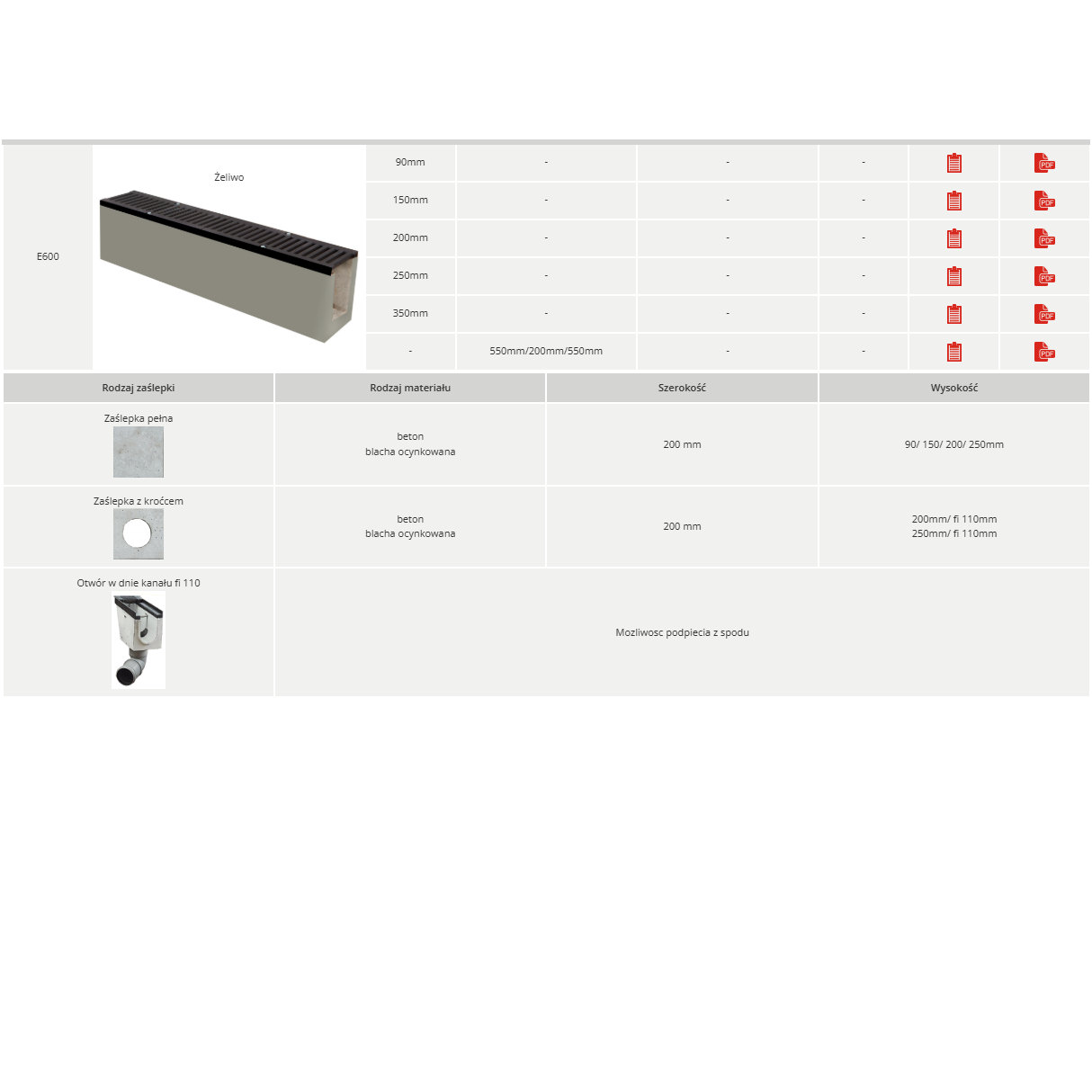

E600 Żeliwo
90mm - --
150mm ---
200mm - --
250mm ---
350mm ---
- 550mm/200mm/550mm--
Rodzaj zaślepkiRodzaj materiałuSzerokośćWysokość
Zaślepka pełna
beton
blacha ocynkowana
200 mm90/ 150/ 200/ 250mm
Zaślepka z kroćcem
beton
blacha ocynkowana
200 mm 200mm/ fi 110mm
250mm/ fi 110mm
Otwór w dnie kanału fi 110
Mozliwosc podpiecia z spodu

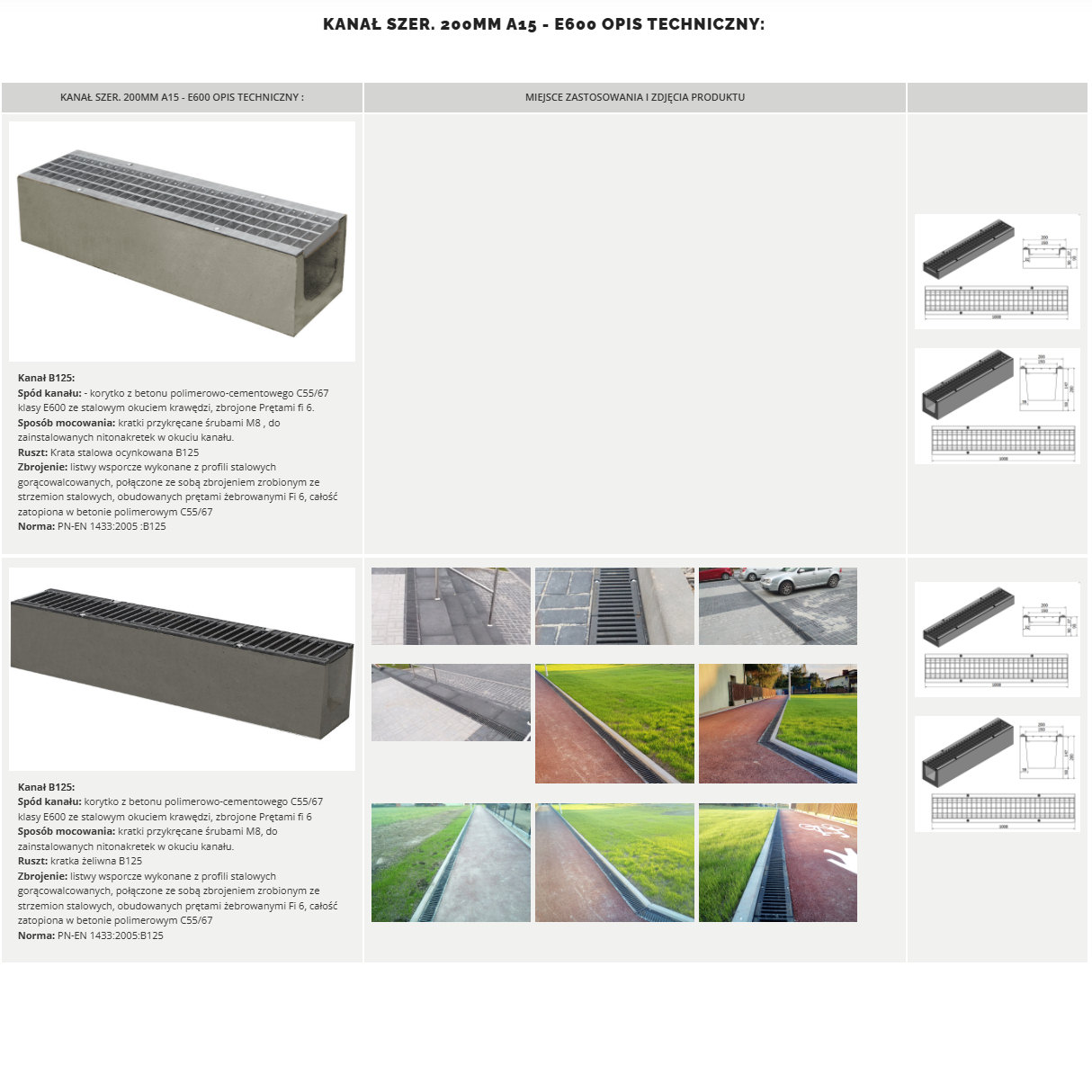

Kanał szer. 200mm A15 - E600 opis techniczny:

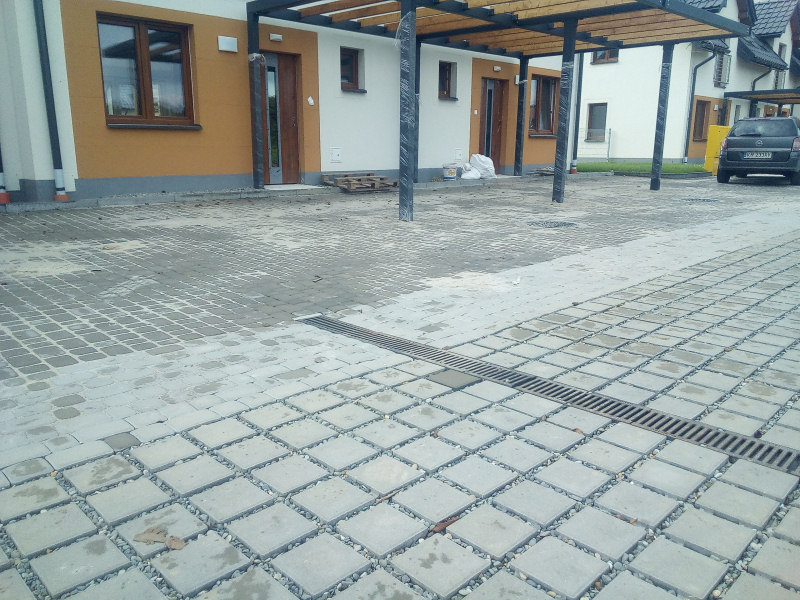

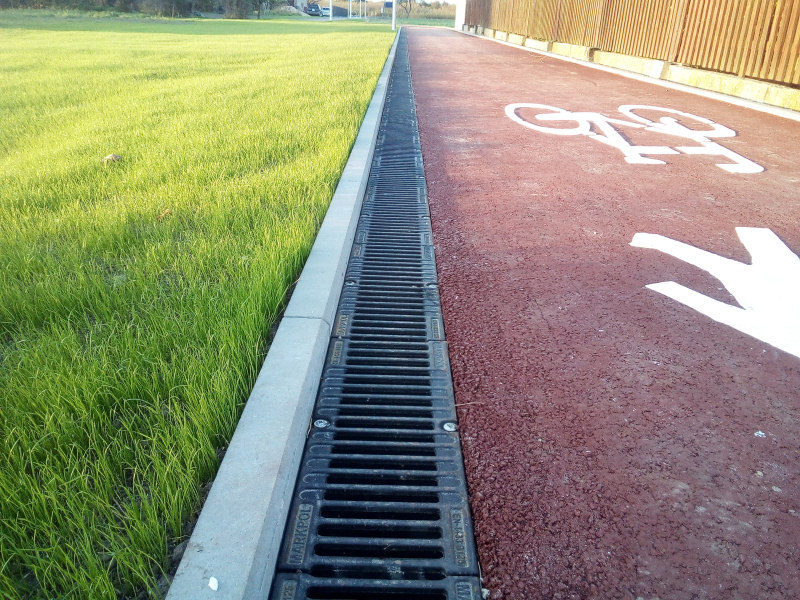

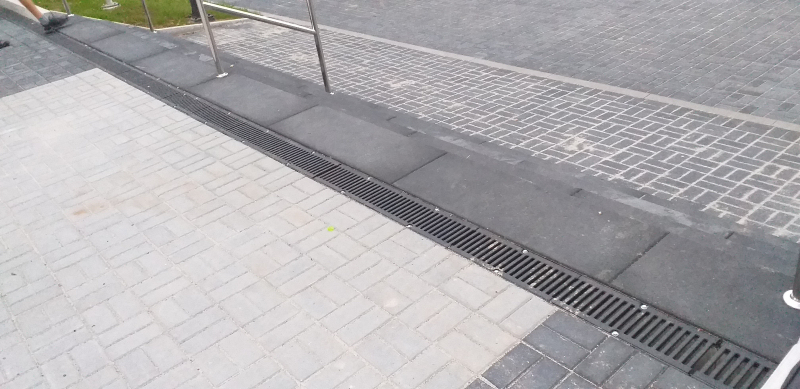

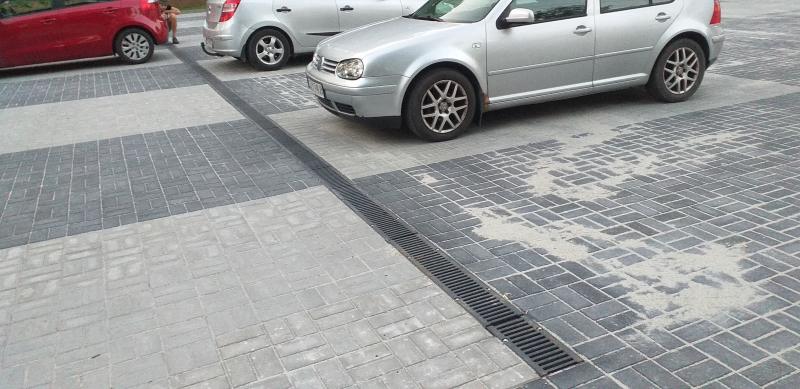

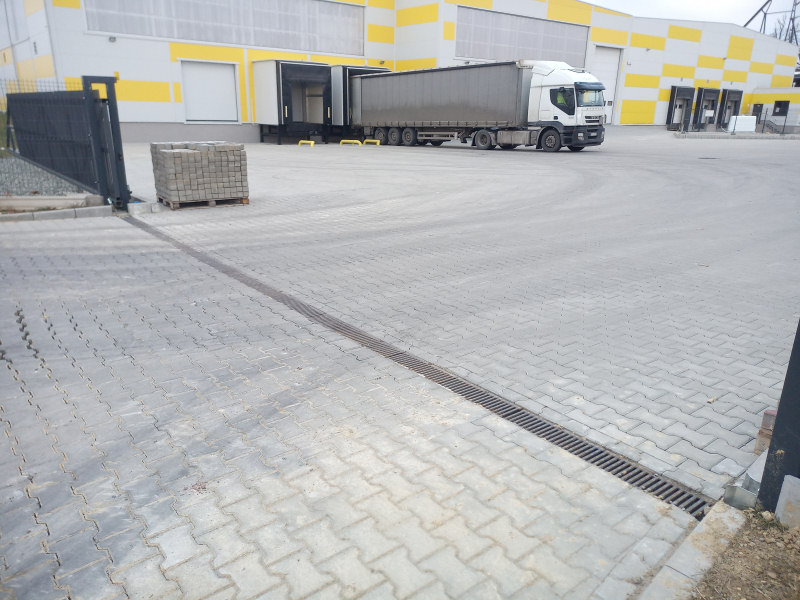

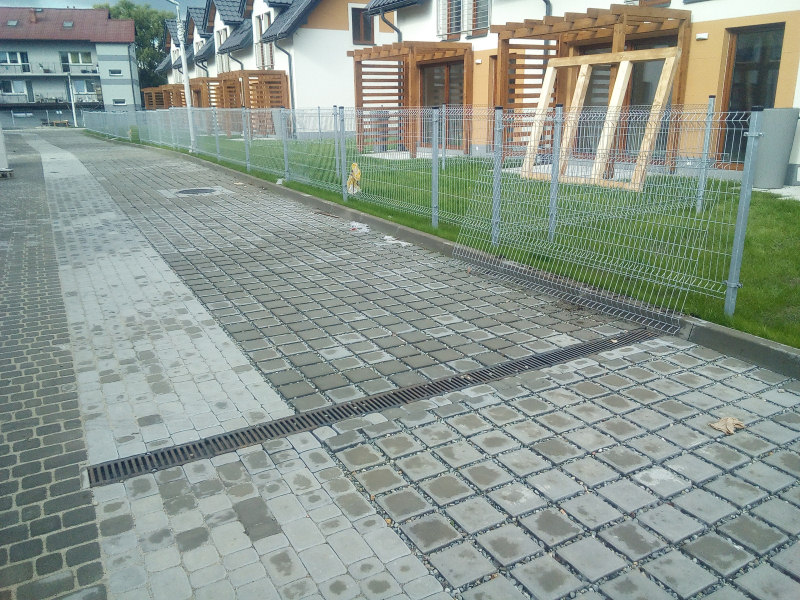

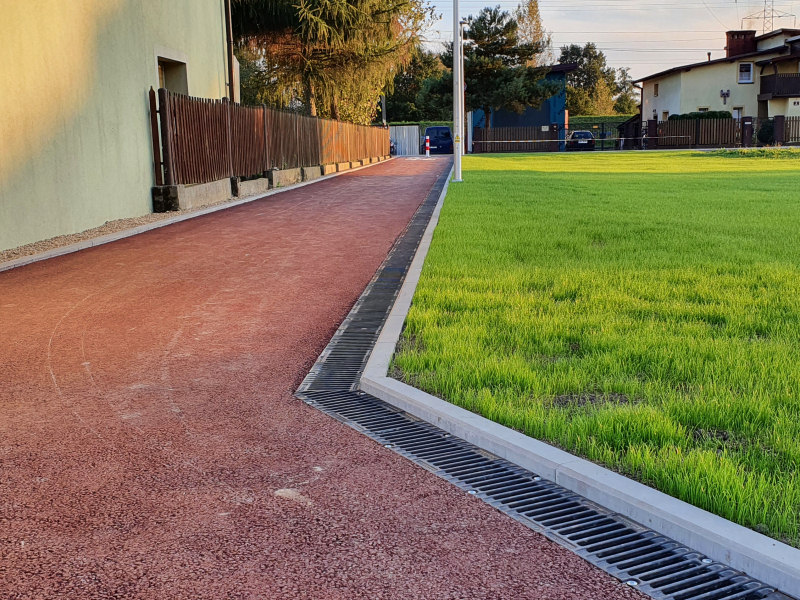

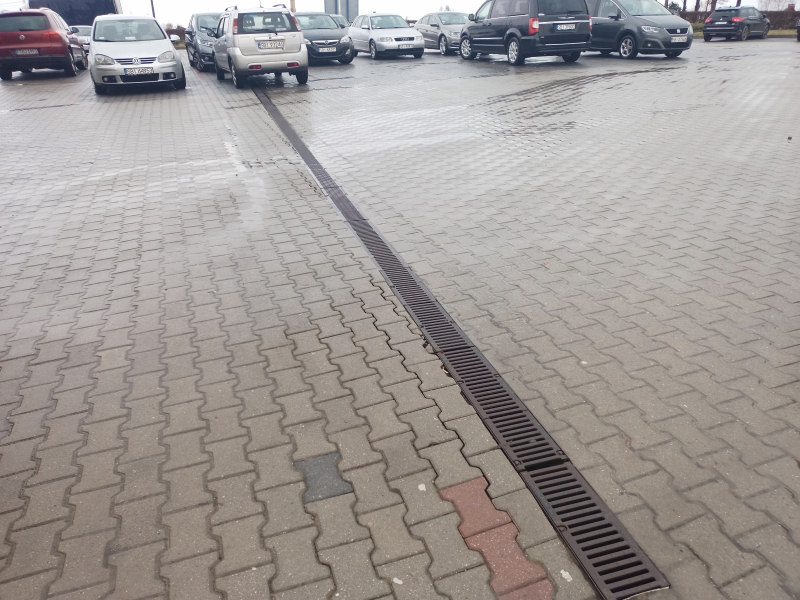

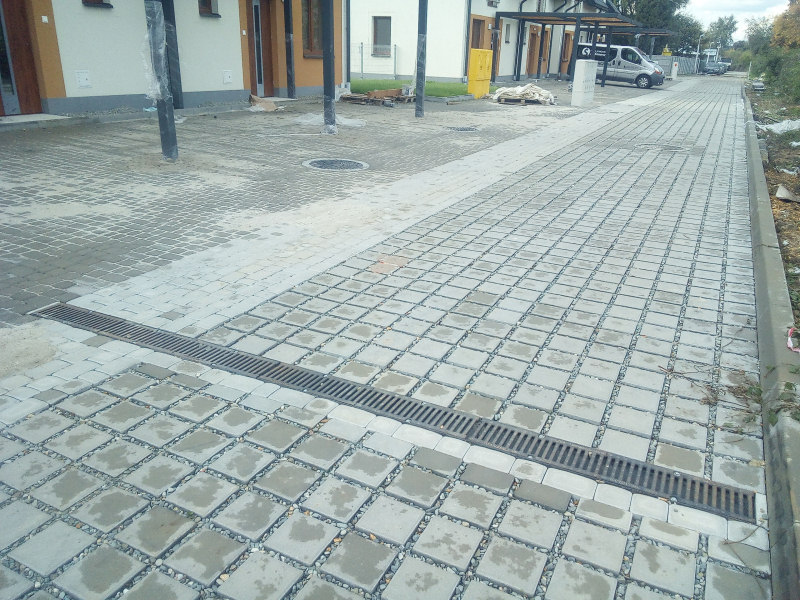

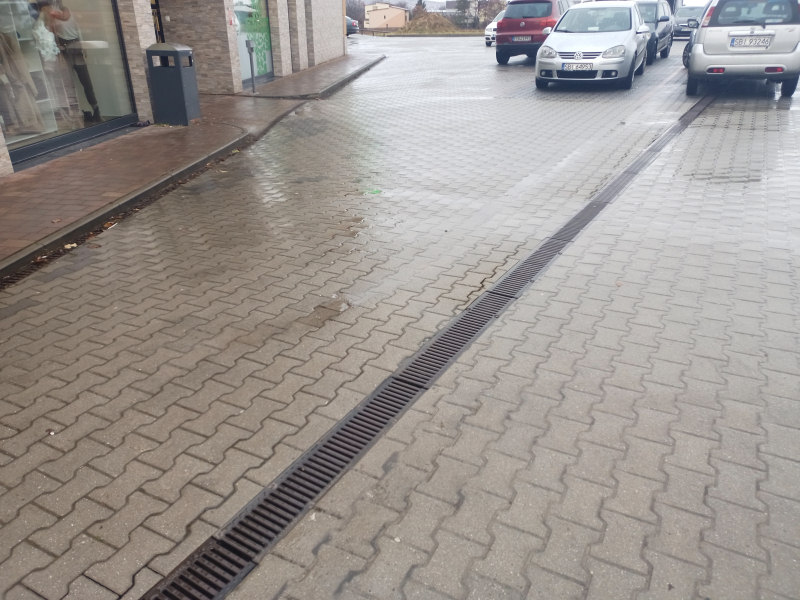

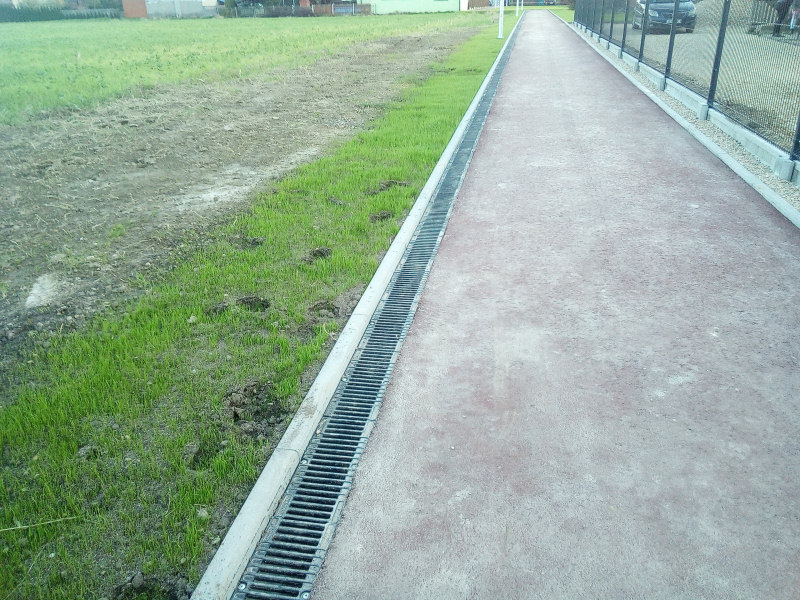

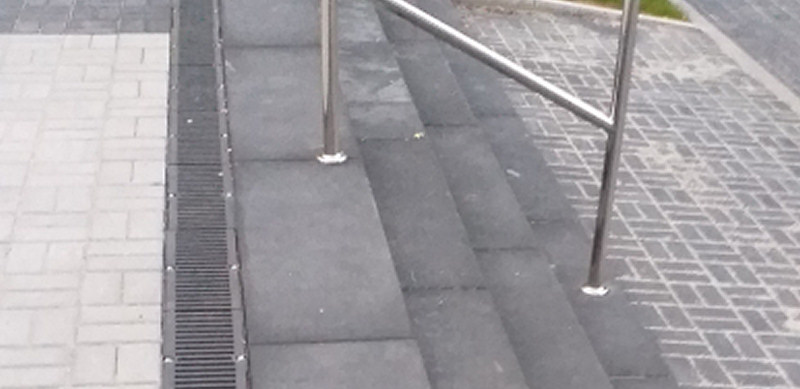

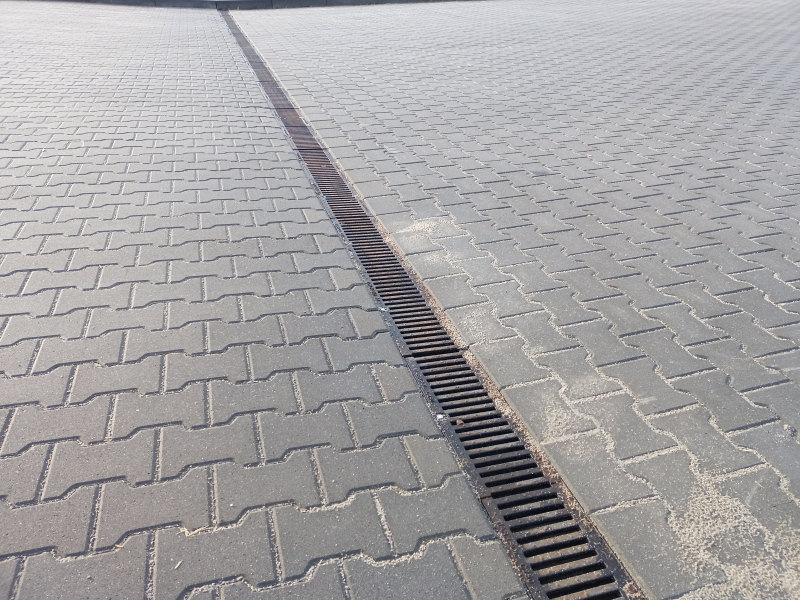

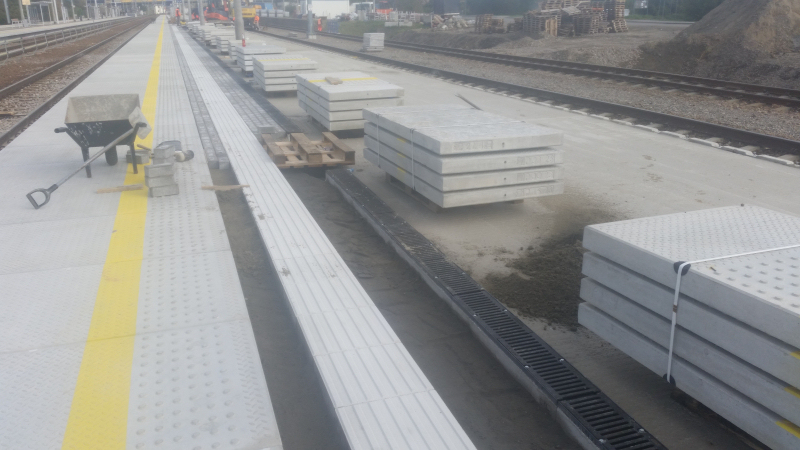

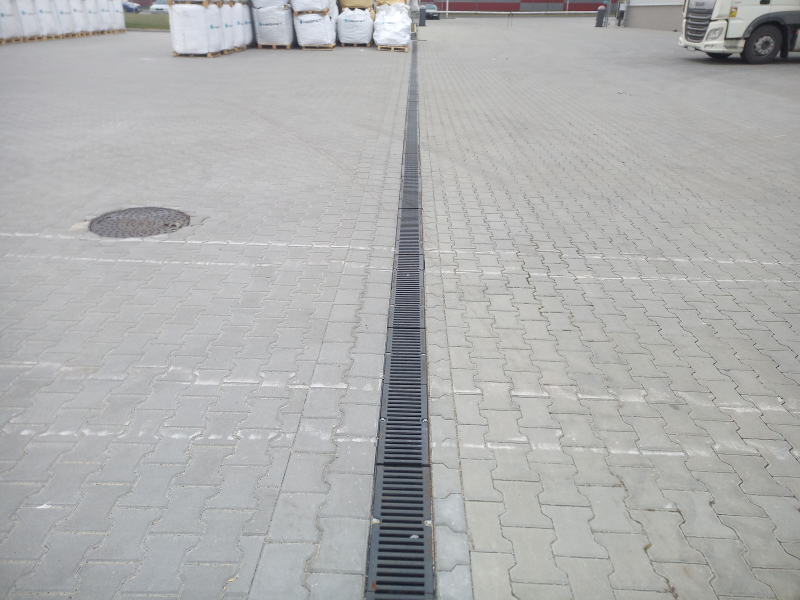

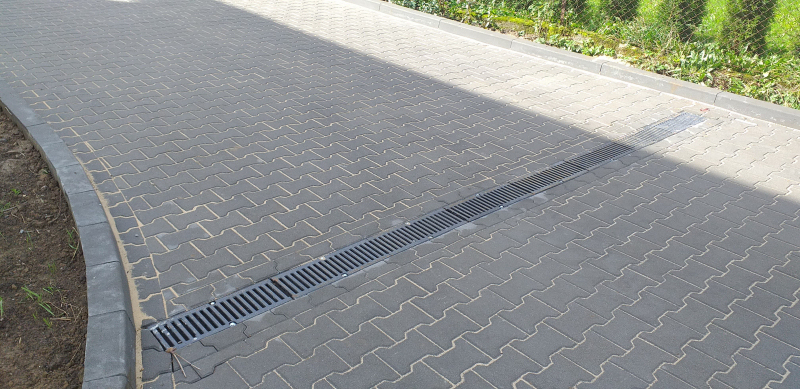

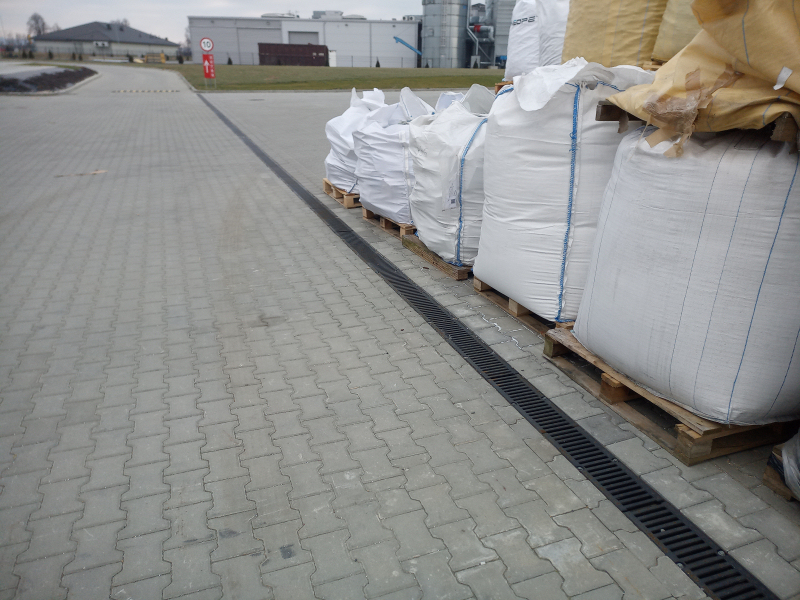

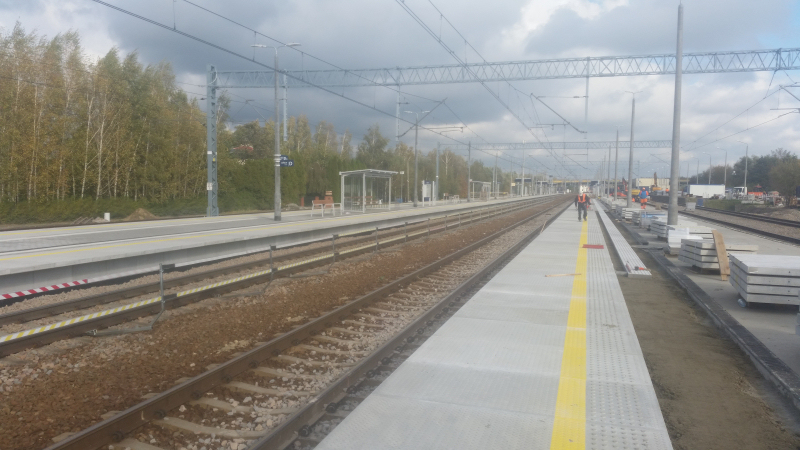

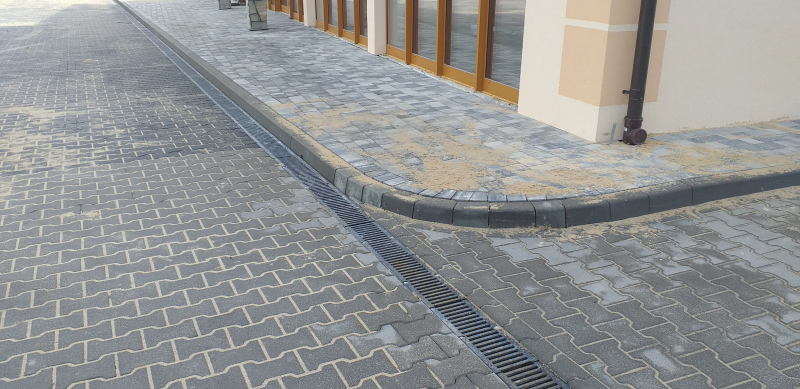

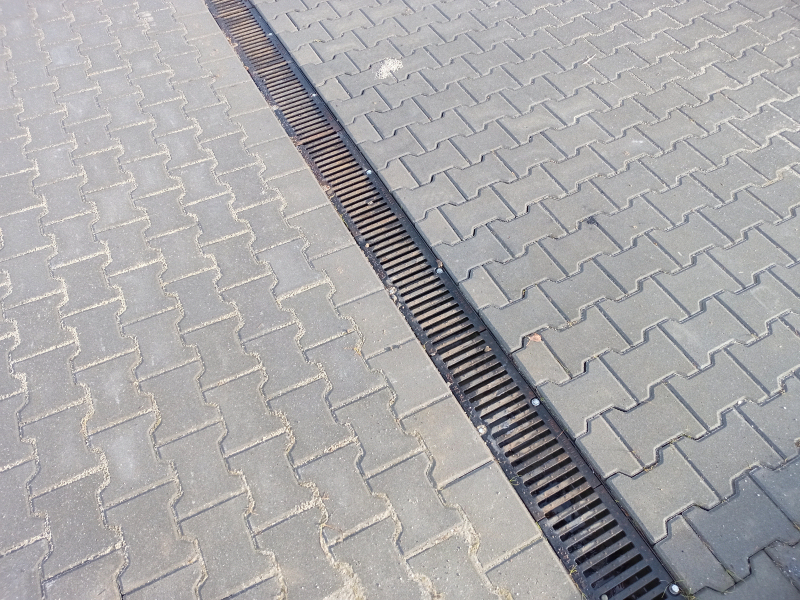

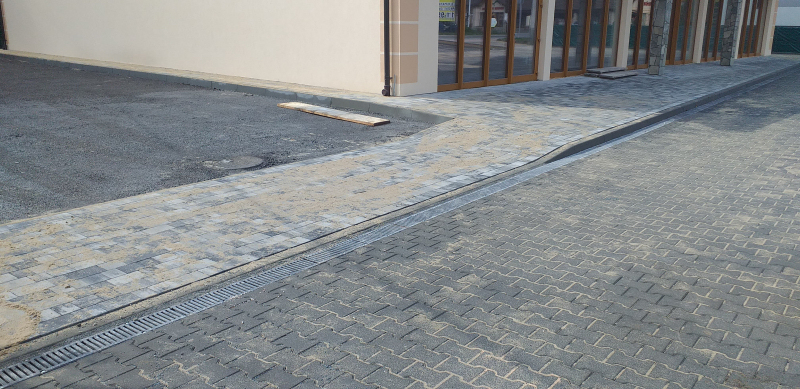

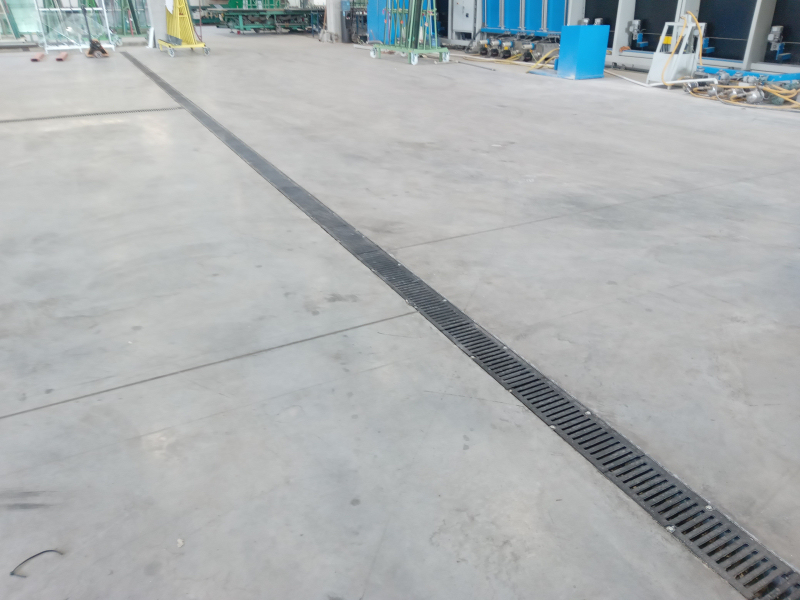

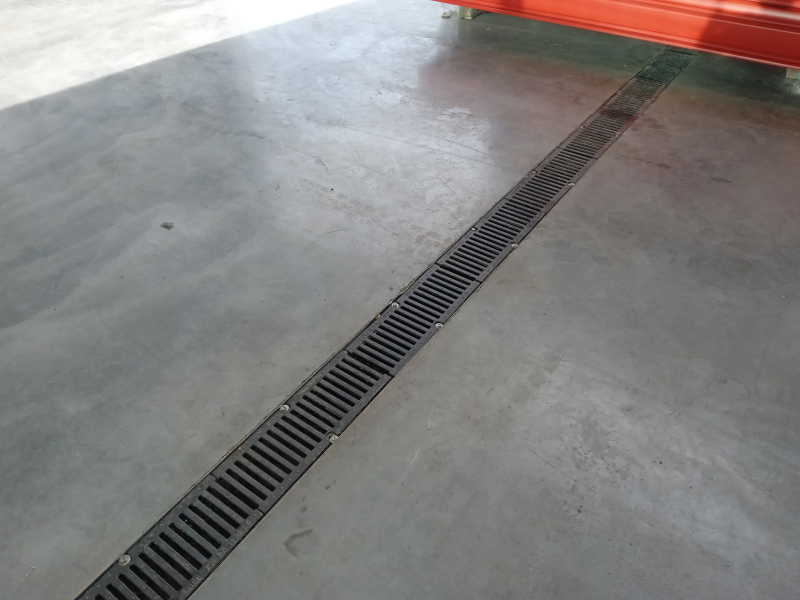

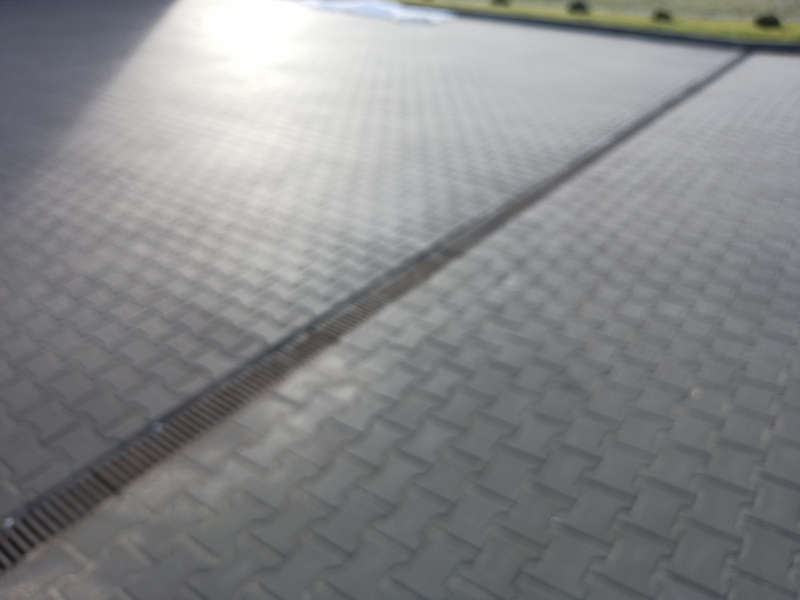

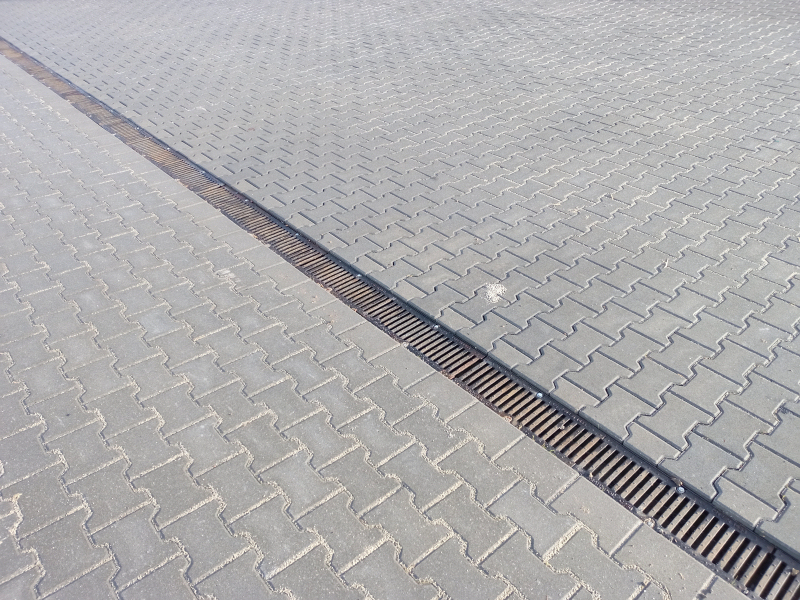

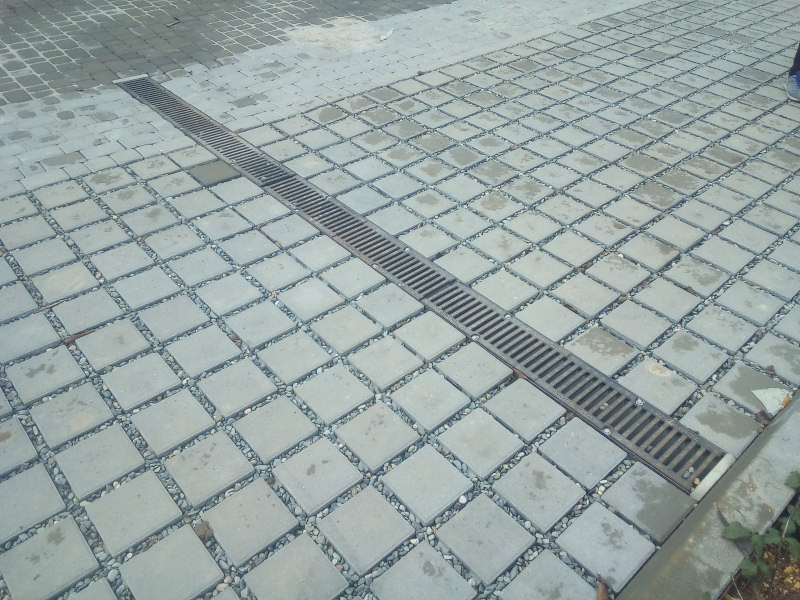

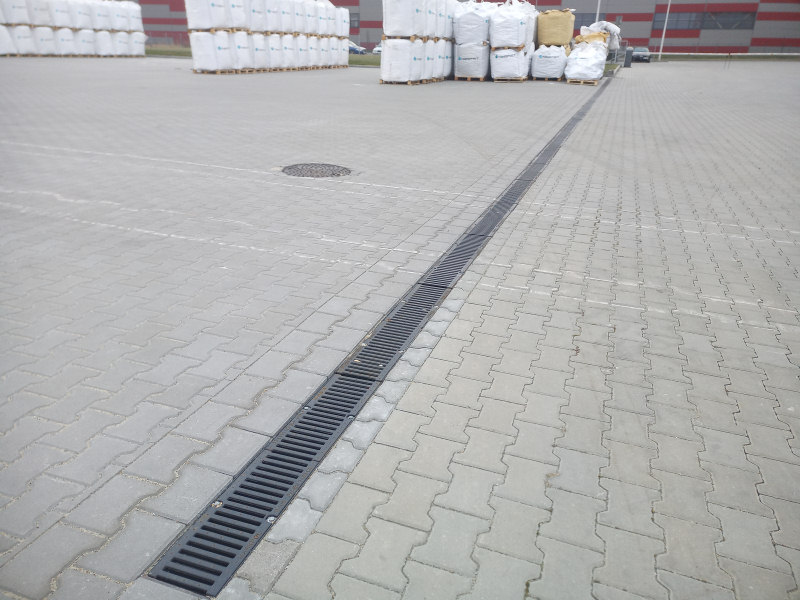

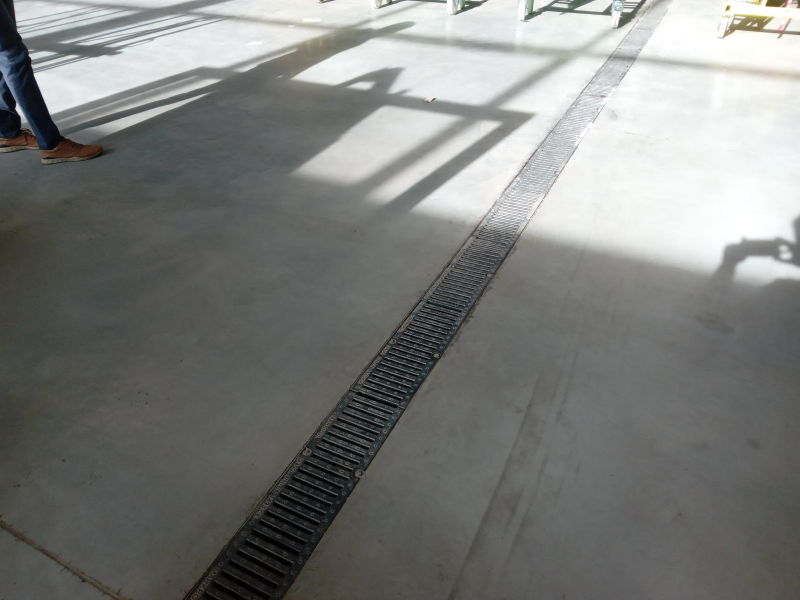

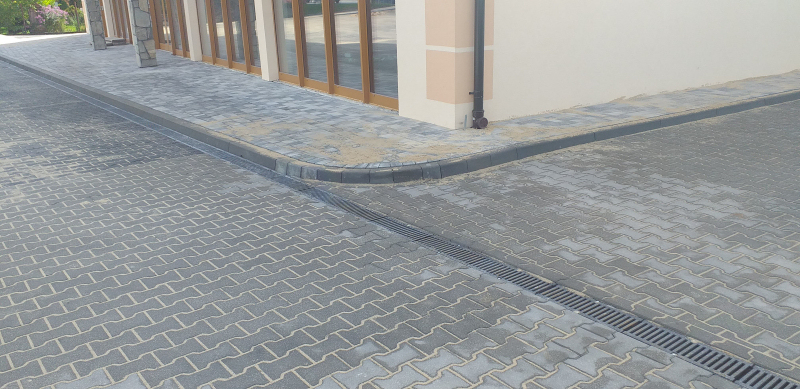

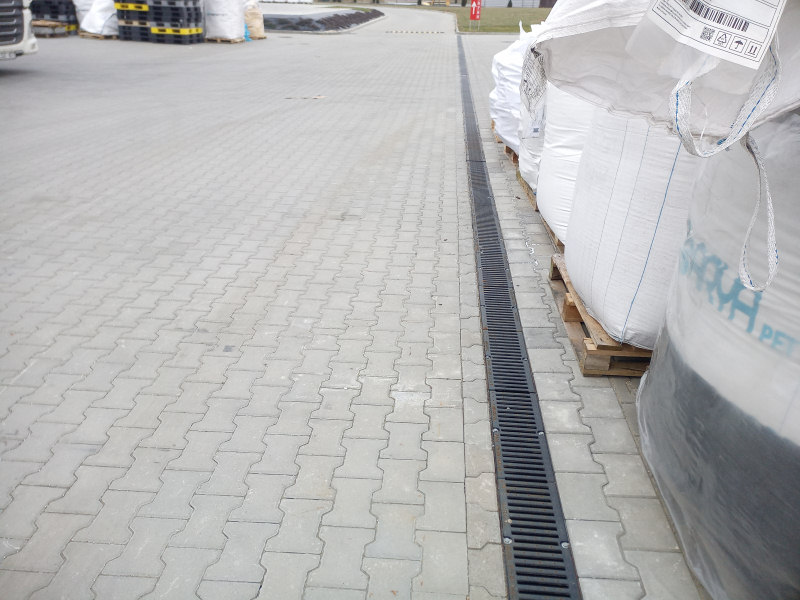

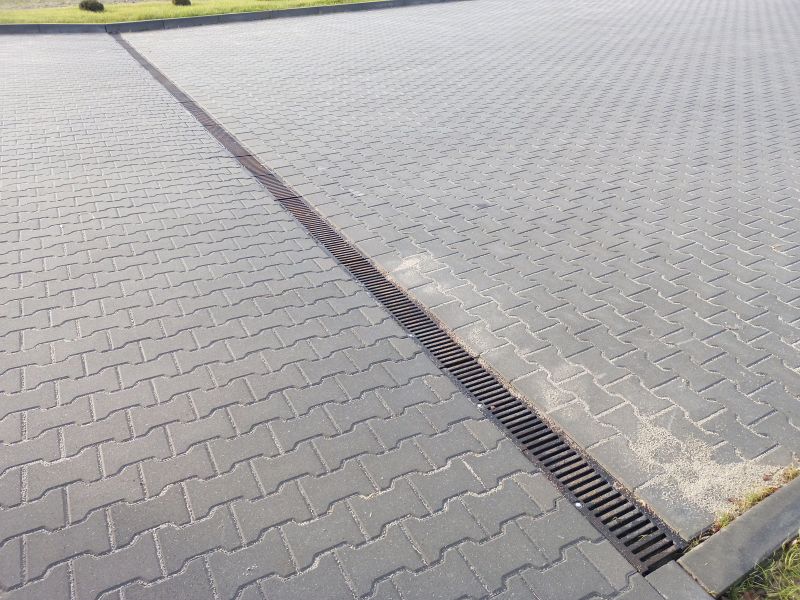

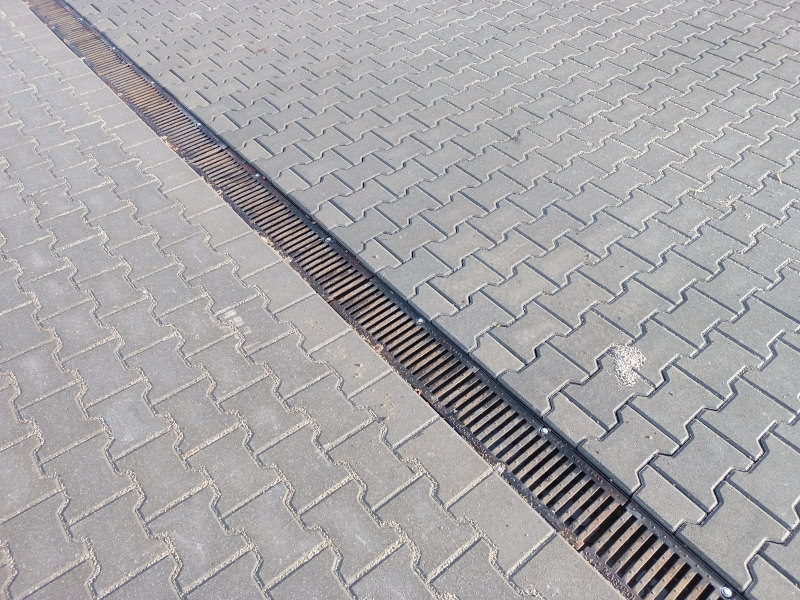

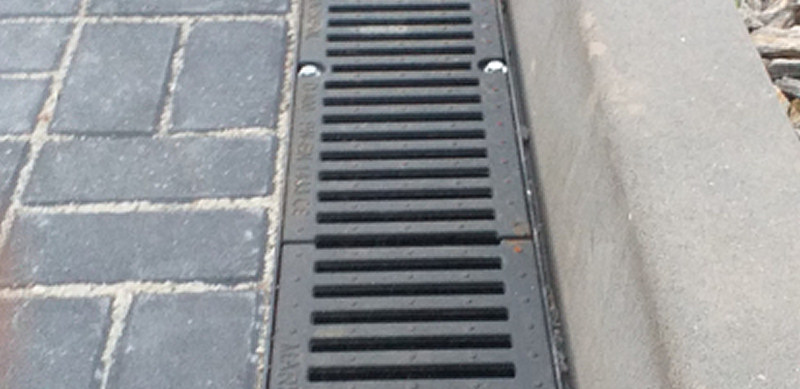

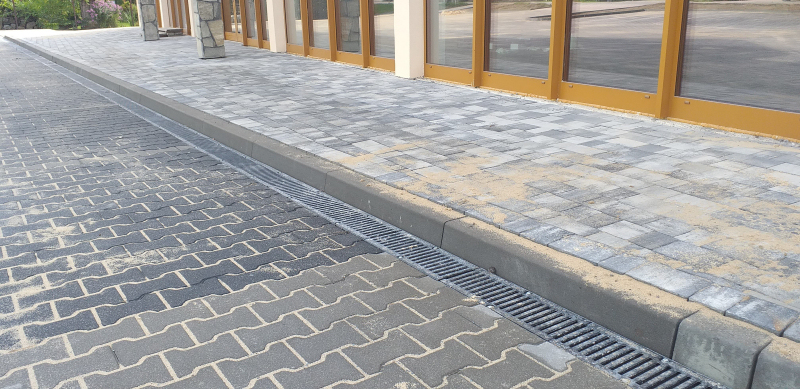

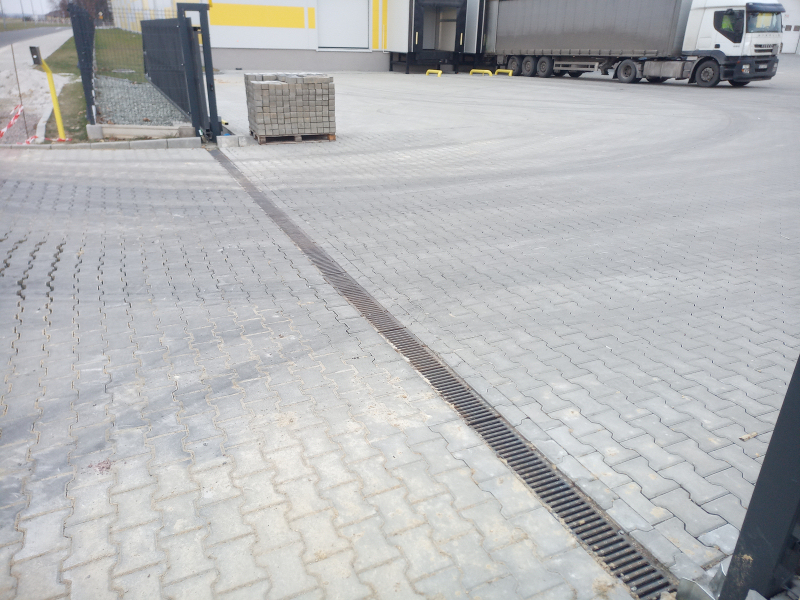

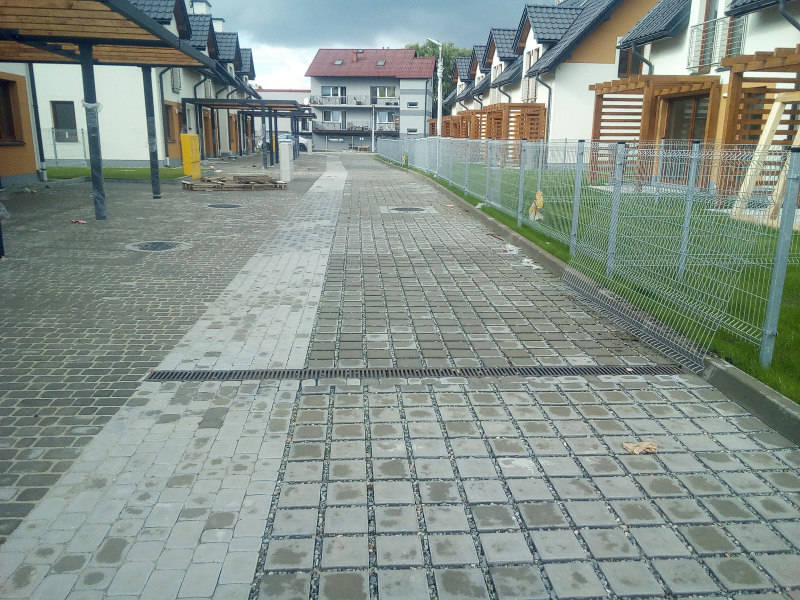

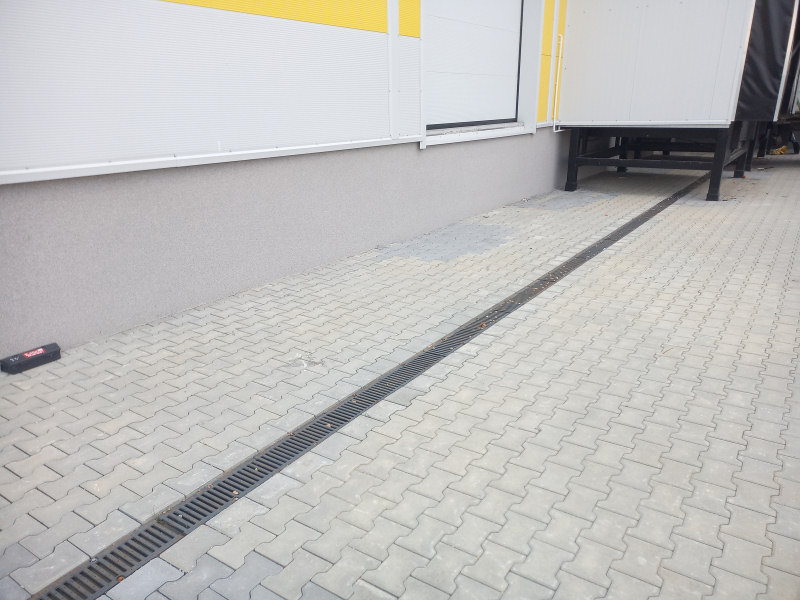

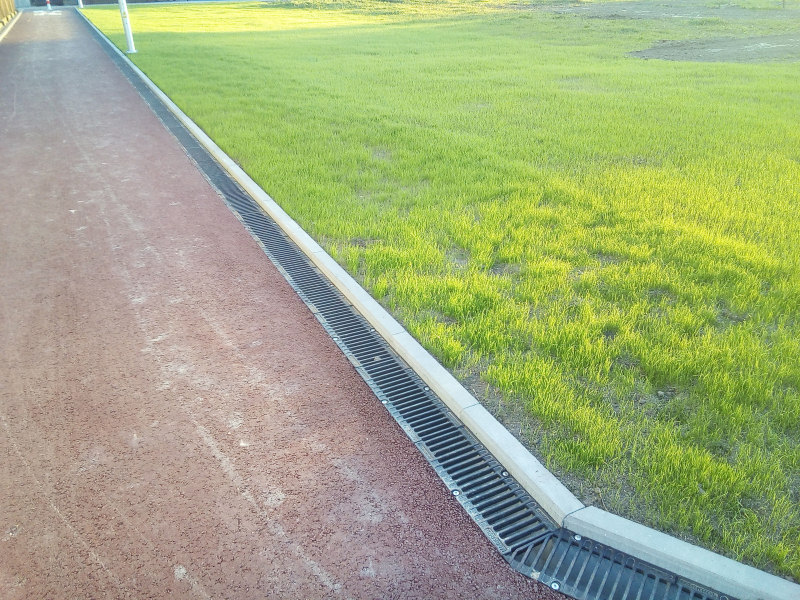

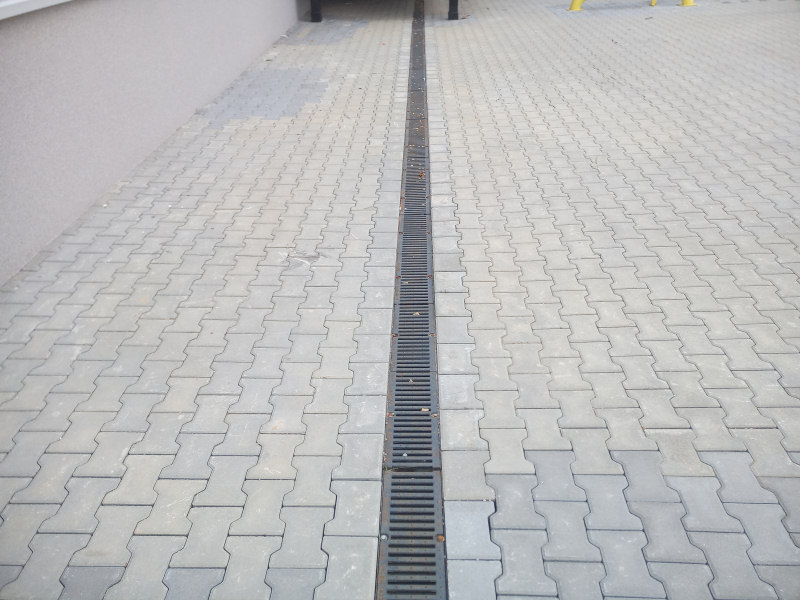

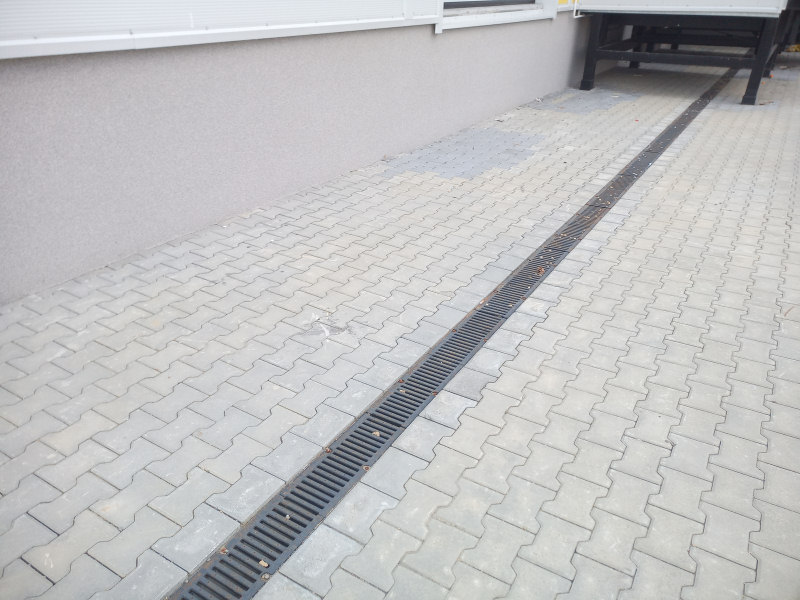

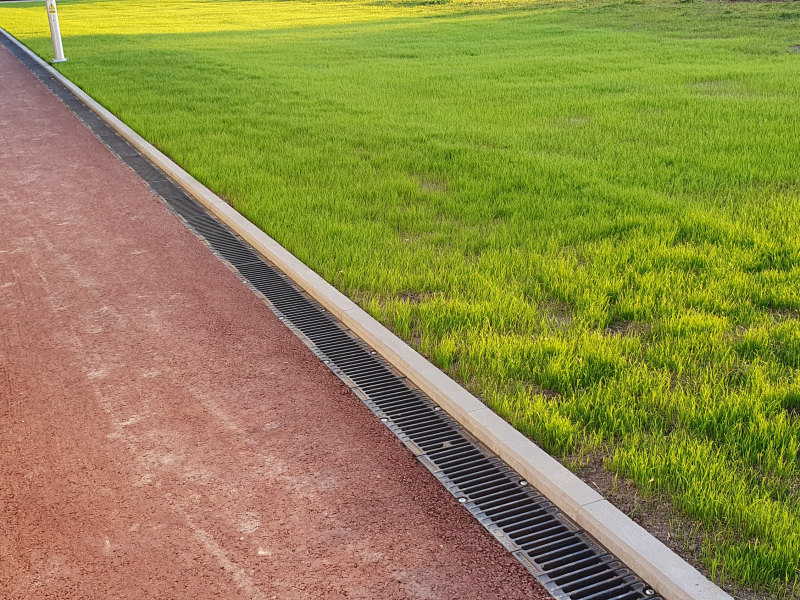

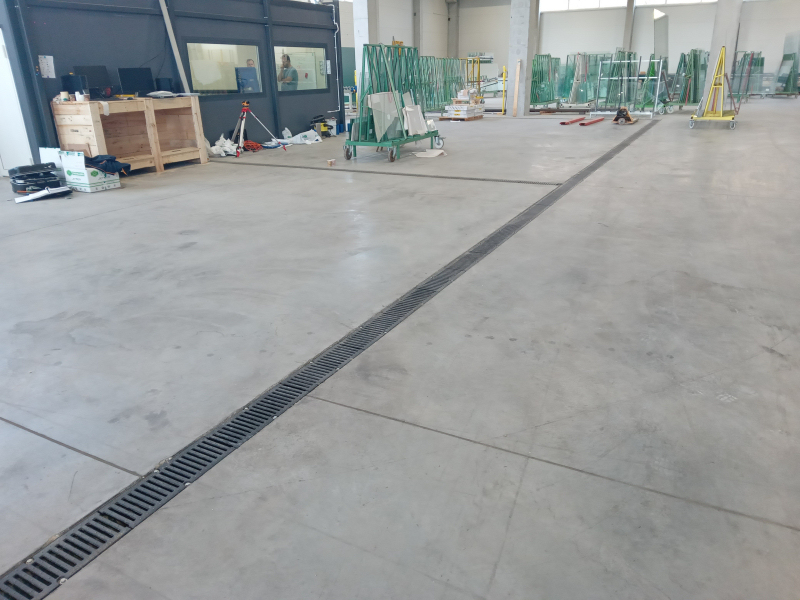

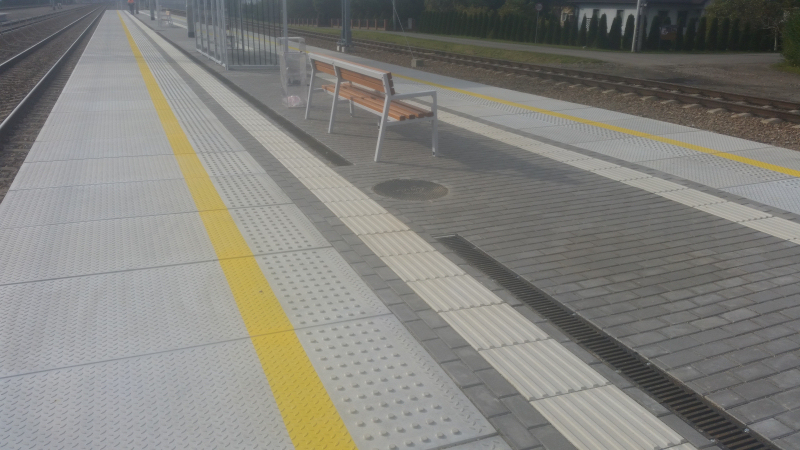

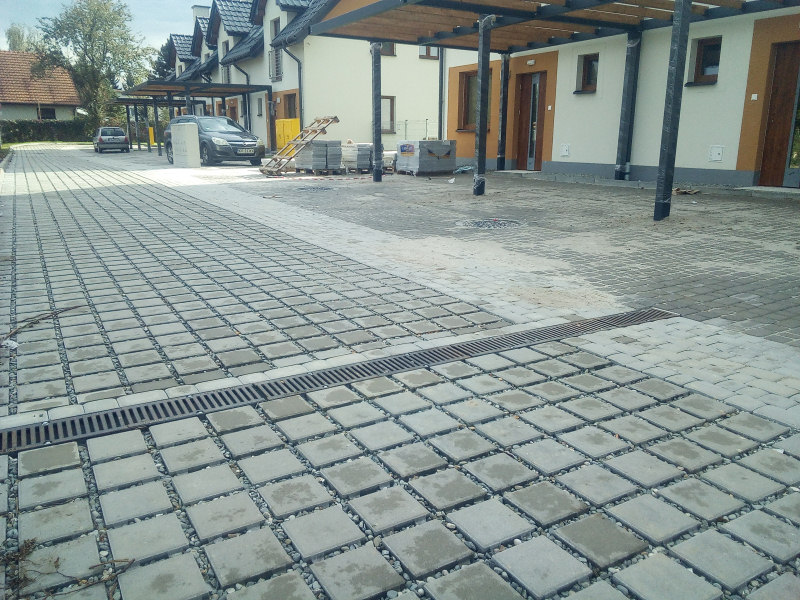

KANAŁ SZER. 200MM A15 - E600 OPIS TECHNICZNY : MIEJSCE ZASTOSOWANIA I ZDJĘCIA PRODUKTU

Kanał A15:
Spód kanału: - korytko z betonu polimerowo-cementowego C60/67 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6.
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna B125, C250, D400, E600
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005 :A15

Kanał B125:
Spód kanału: korytko z betonu polimerowo-cementowego C60/67 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna B125
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005:B125

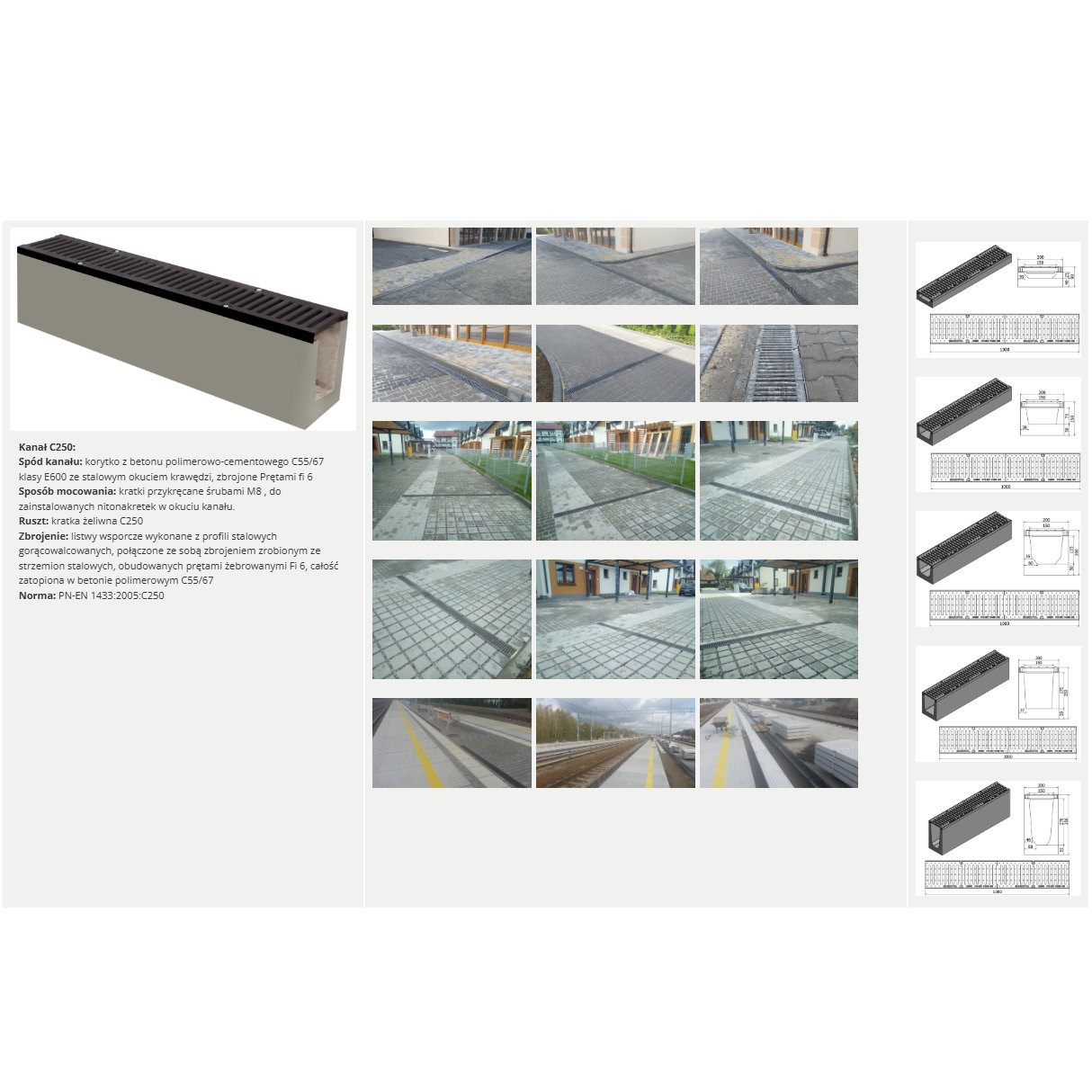

Kanał C250:
Spód kanału: korytko z betonu polimerowo-cementowego C60/67 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna C250
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005:C250

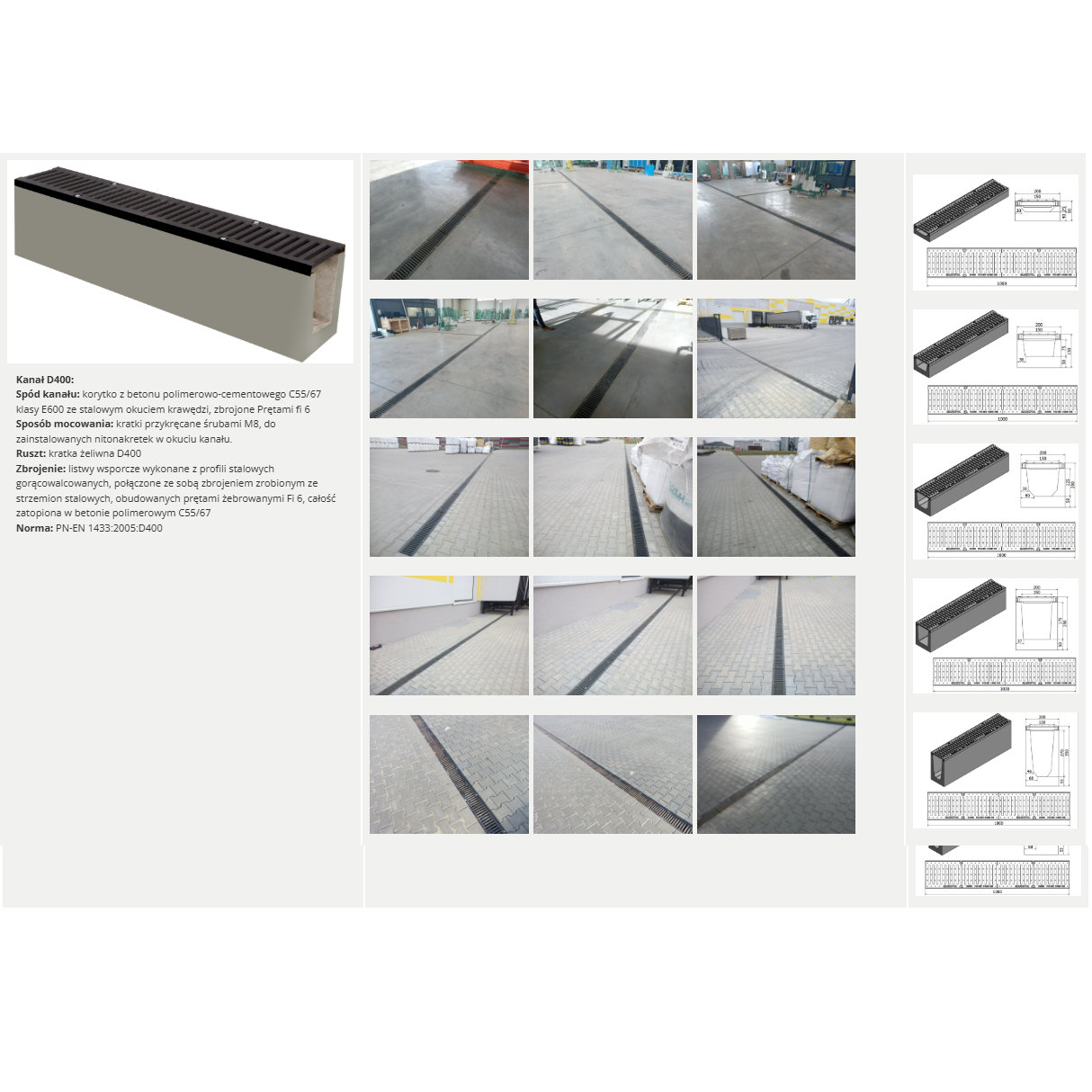

Kanał D400:
Spód kanału: korytko z betonu polimerowo-cementowego C60/67 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna D400
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005:D400

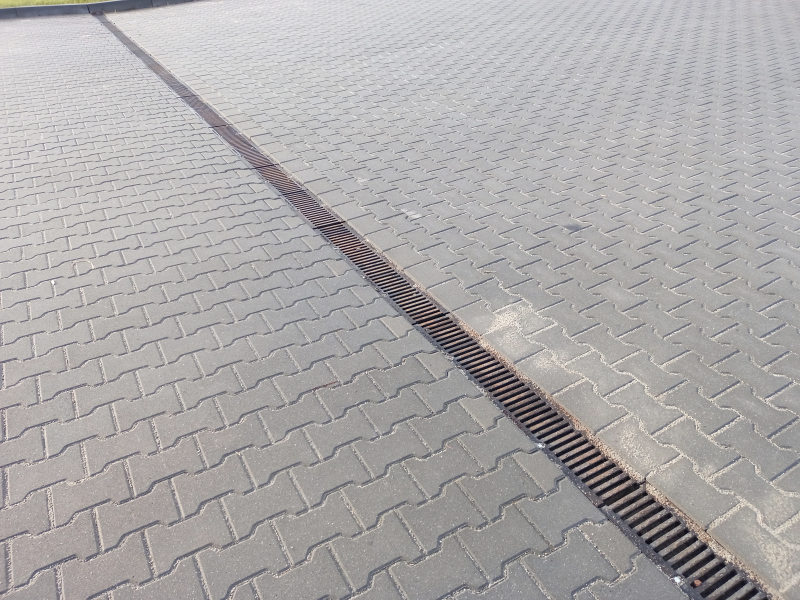

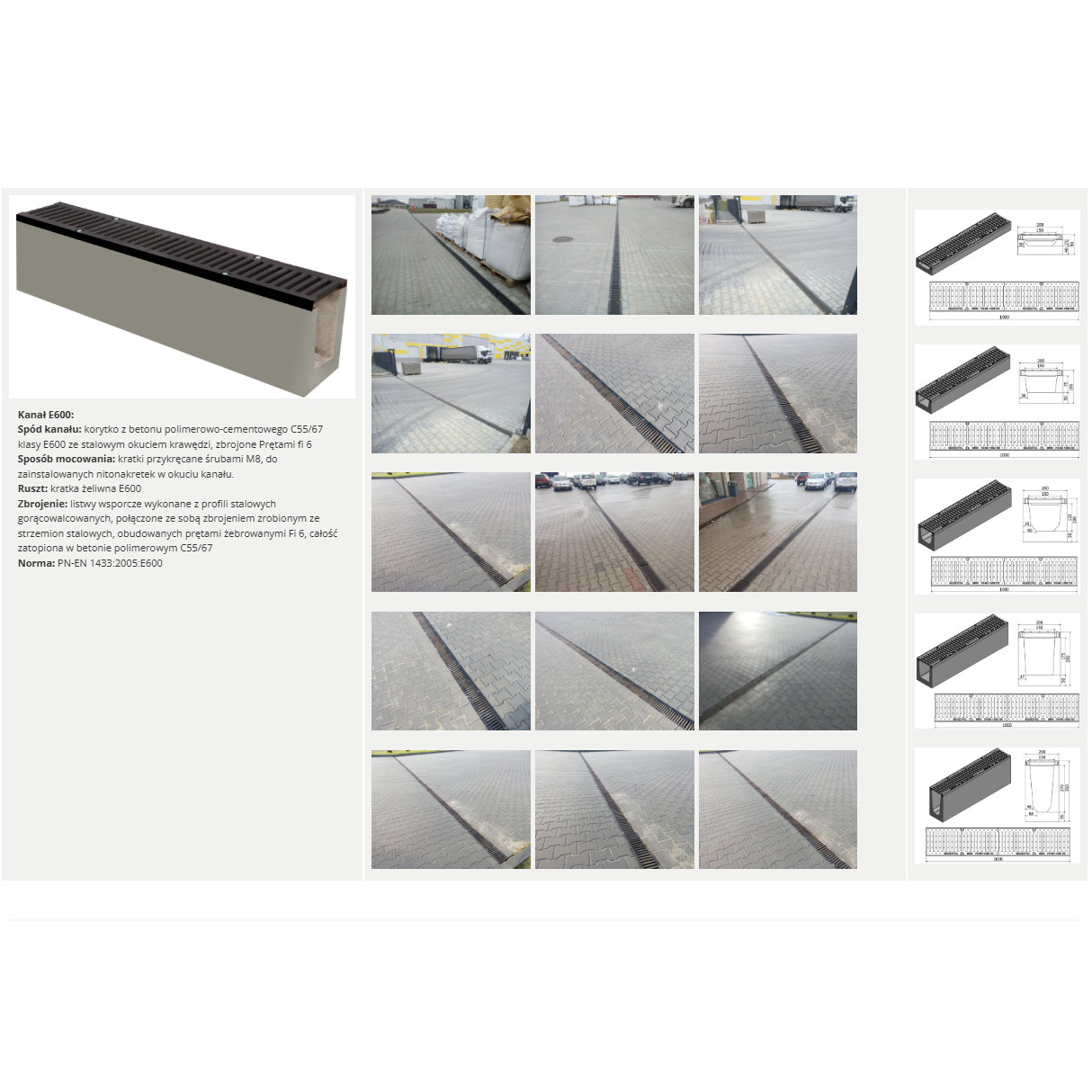

Kanał E600:
Spód kanału: korytko z betonu polimerowo-cementowego C60/67 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna E600
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005:E600
