Producent odwodnień liniowych.

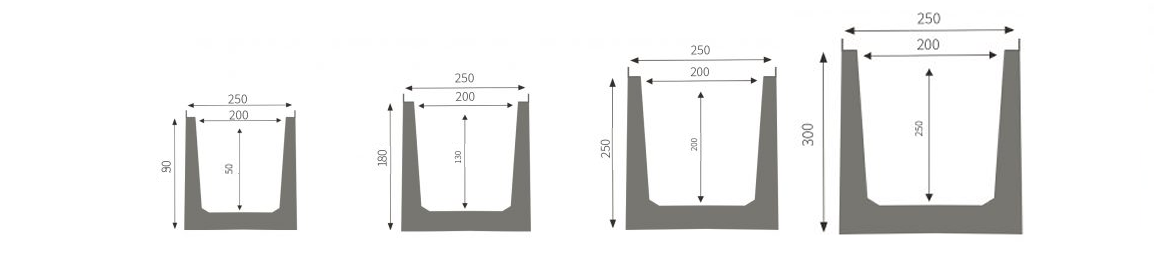

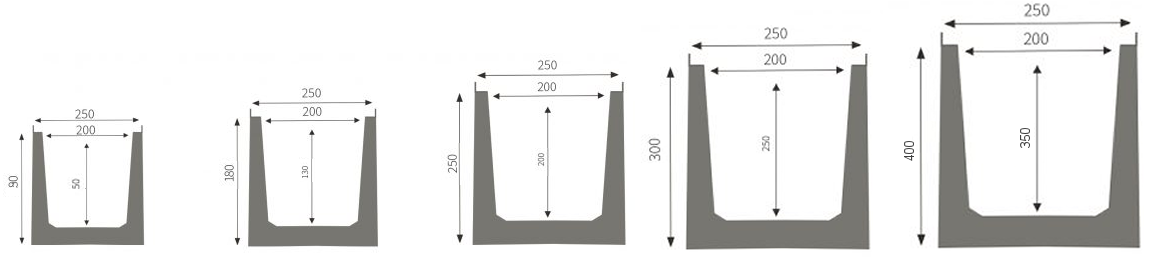

| DŁUGOŚĆ ( mm ) | SZEROKOŚĆ ( mm ) | WYSOKOŚĆ ( mm ) |
|---|---|---|
| 1000mm | 250mm | 180 / 250 / 300mm |
| DŁUGOŚĆ ( mm ) | SZEROKOŚĆ ( mm ) | WYSOKOŚĆ ( mm ) |
|---|---|---|
| 550mm | 250mm | 550mm |
| Klasa | Rodzaj pokrywy | Wysokość kanału | Wymiar studzienki dł./szer./wys. | Waga kanału z pokrywą kg | Ilość sztuk na palecie | Karta produktu | Deklaracje |
|---|---|---|---|---|---|---|---|
| A15 | 90mm | - | - | - |
|  | |
| 180mm | - | - | - |
|
| ||
| 250mm | - | - | - |
|
| ||
| 300mm | - | - | - |
|
| ||
| - | 550mm/250mm/550mm | - | - |
|
| ||
| B125 |
Żeliwo |
90 mm | - | - | - | - | - |
| 180mm | - | - | - |
| | ||
| 250mm | - | - | - |
|
| ||
| 300mm | - | - | - |
|
| ||
| - | 550mm/250mm/550mm | - | - | - | - | ||
| D400 |
Żeliwo |
90mm | - | - | - |
|
|
| 180mm | - | - | - |
|
| ||
| 250mm | - | - | - |
|
| ||
| 300mm | - | - | - |
|
| ||
| - | 550mm/250mm/550mm | - | - | |
| ||
| E600 |
Żeliwo |
90mm | - | - | - |
|
|
| 180mm | - | - | - | |
| ||
| 250mm | - | - | - | |
| ||
| 300mm | - | - | - | |
| ||
| - | 550mm/250mm/550mm | - | - | - | - |
| Rodzaj zaślepki | Rodzaj materiału | Szerokość | Wysokość |
|---|---|---|---|
Zaślepka pełna | beton blacha ocynkowana | 250 mm | 180mm 250mm 300mm |
Zaślepka z kroćcem | beton blacha ocynkowana | 250 mm | 180mm/ fi 50 250mm/ fi 160 300mm/ fi 160 |
Otwór w dnie kanału fi 160 | Mozliwosc podpiecia z spodu | ||

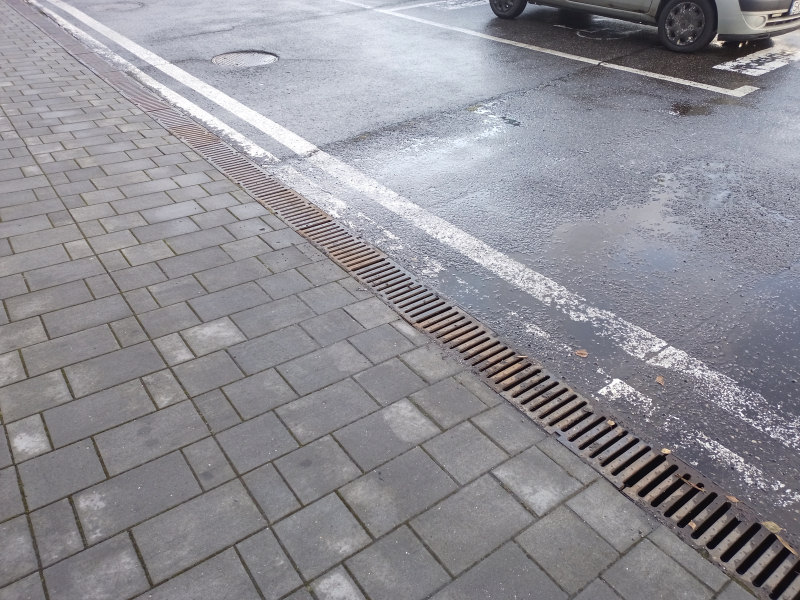

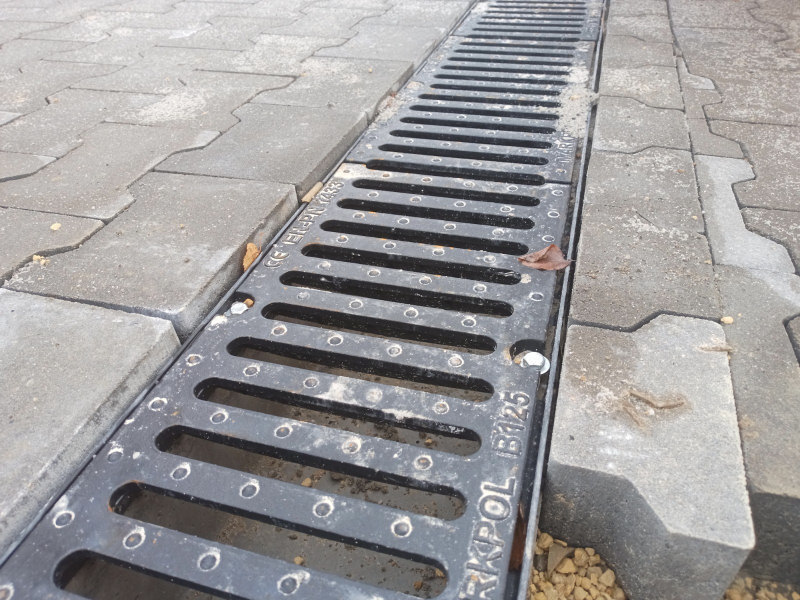

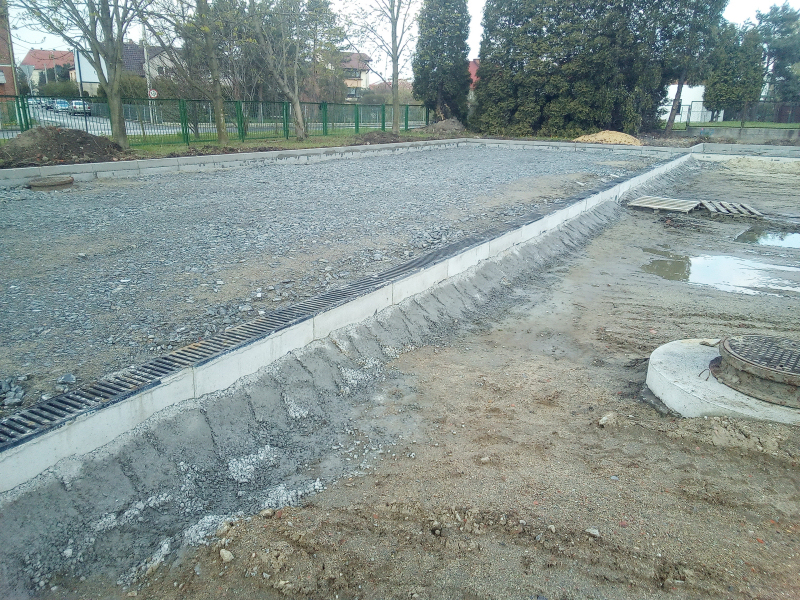

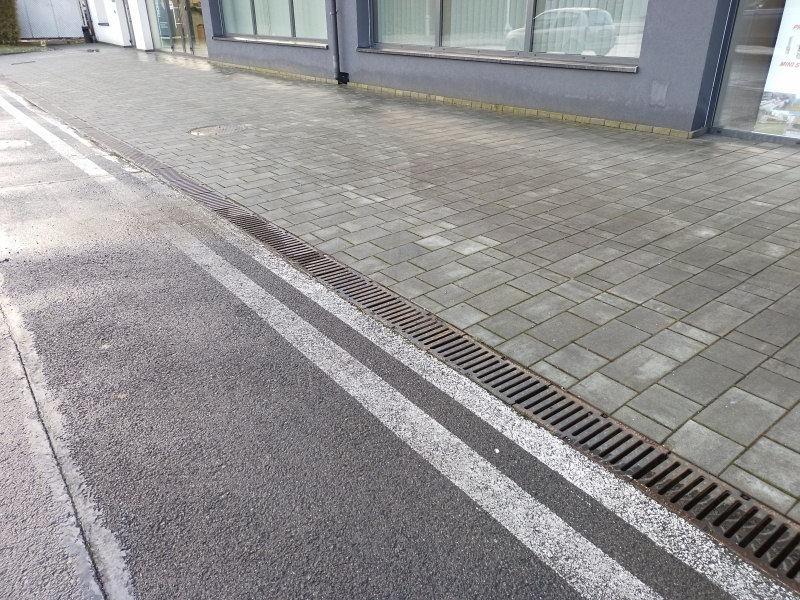

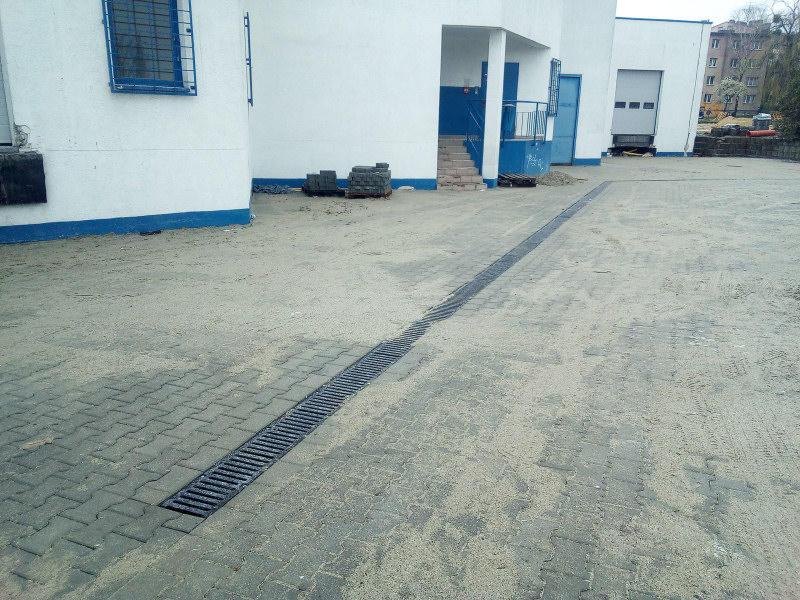

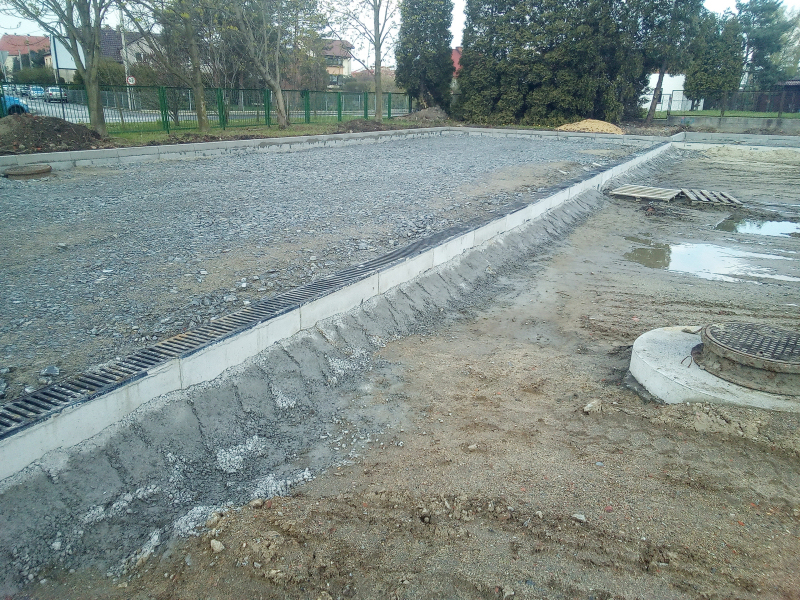

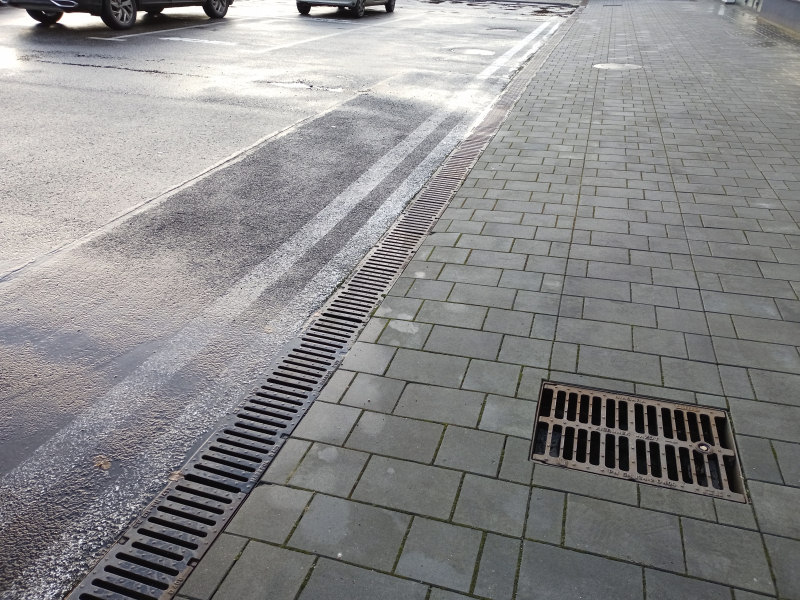

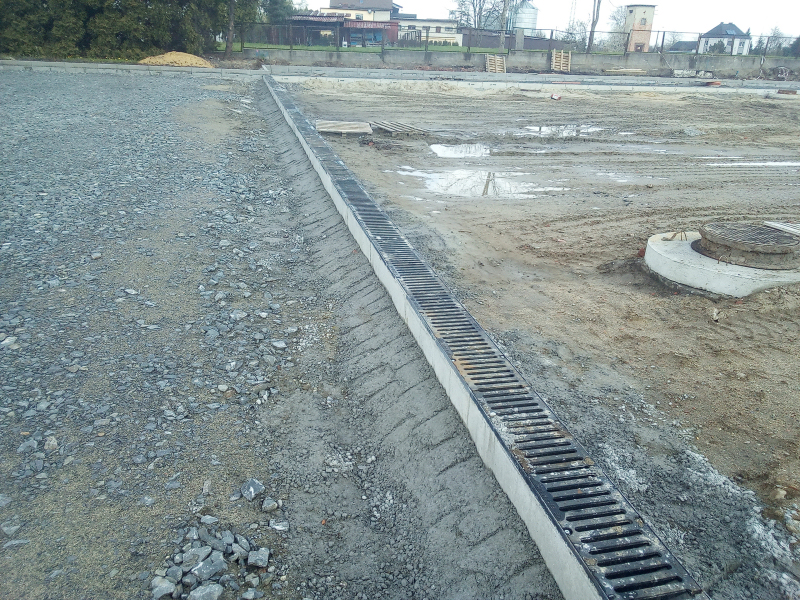

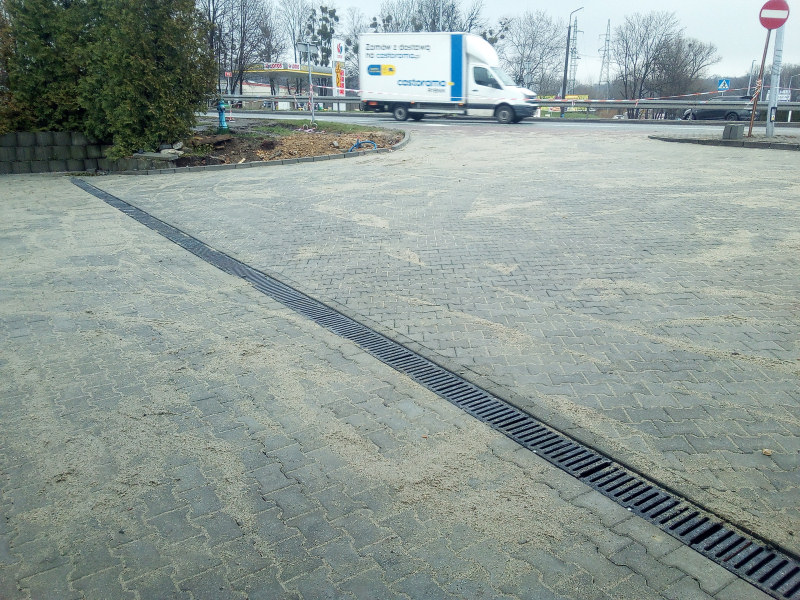

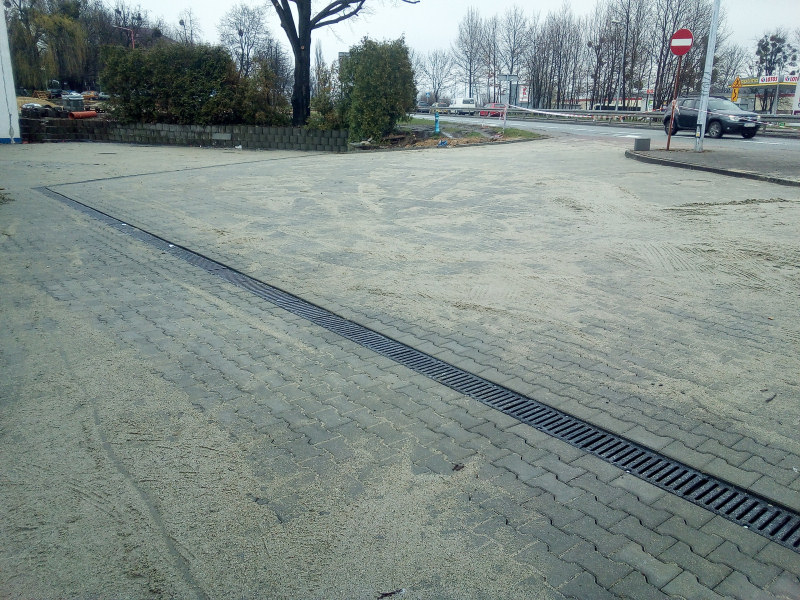

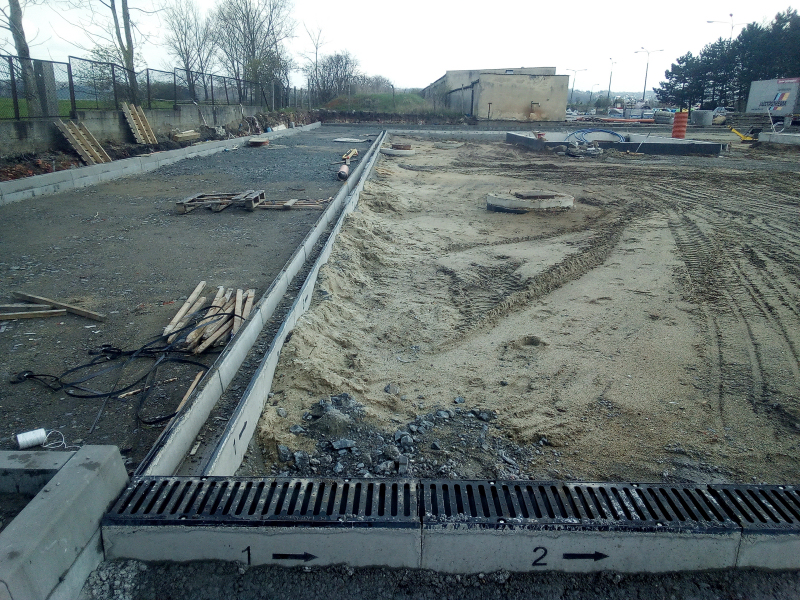

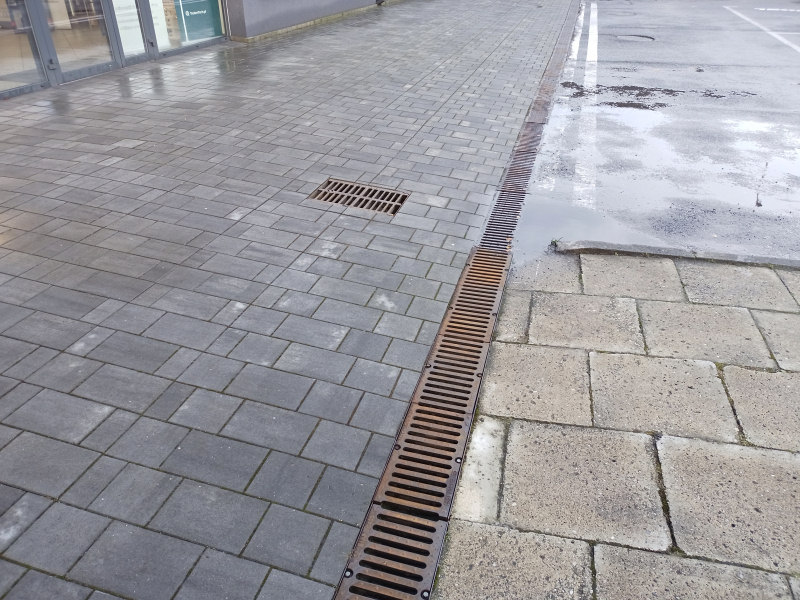

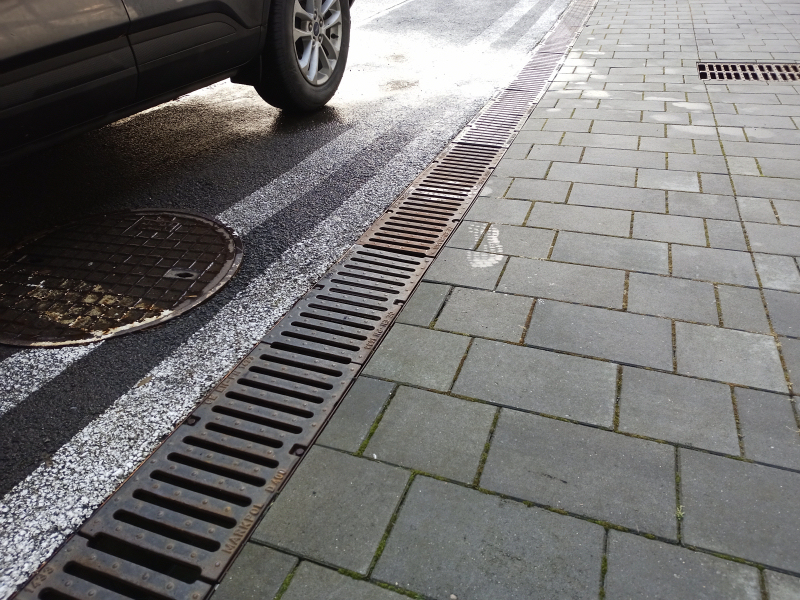

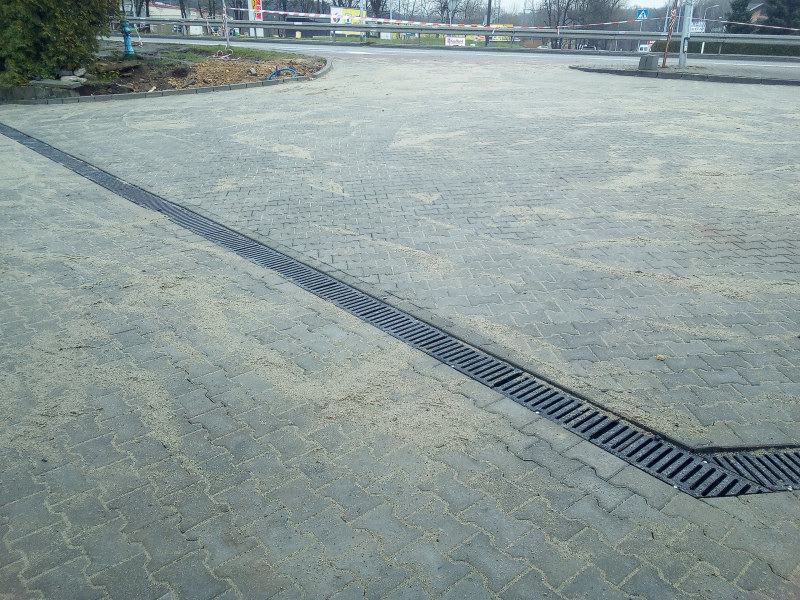

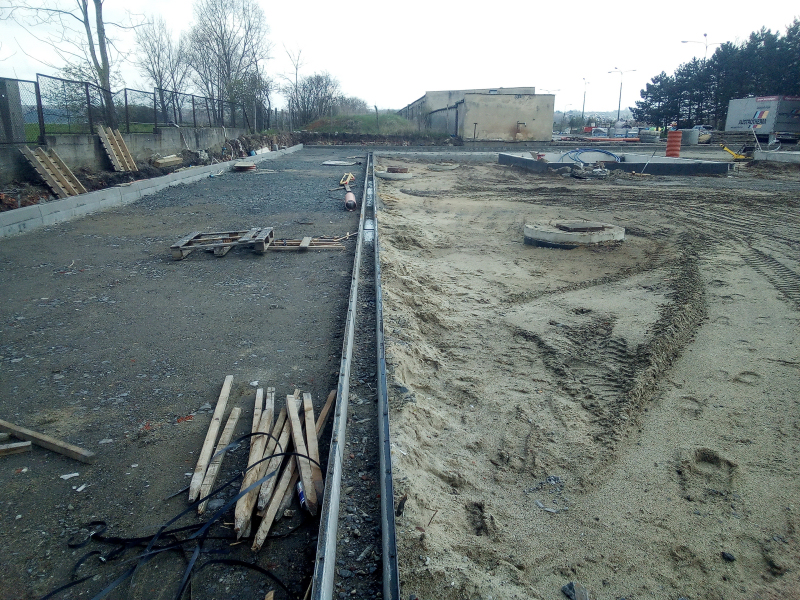

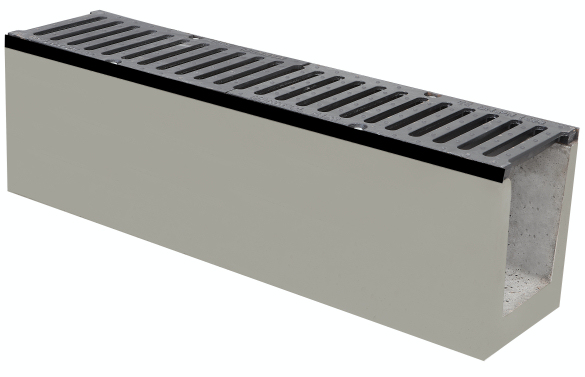

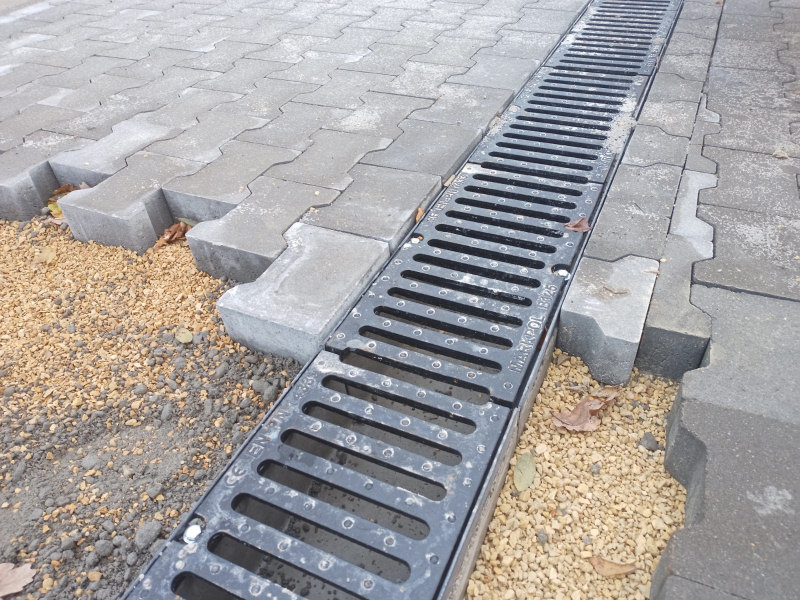

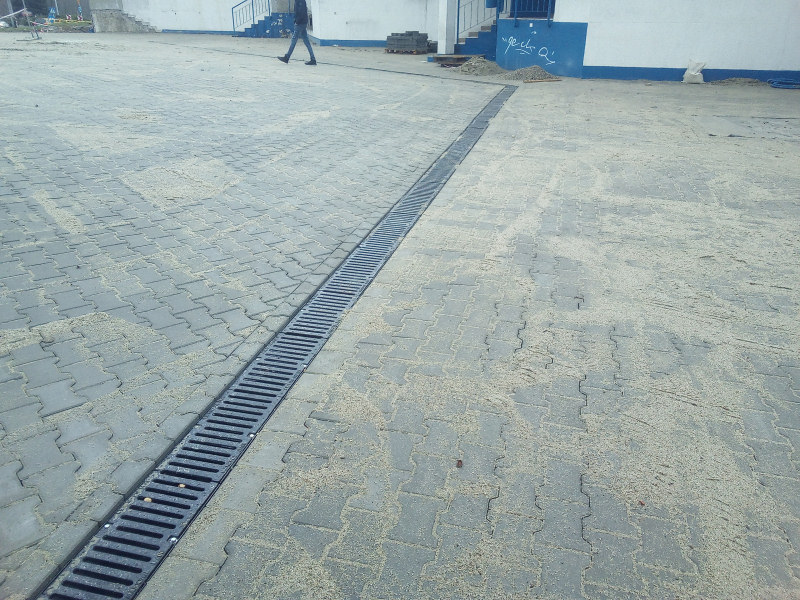

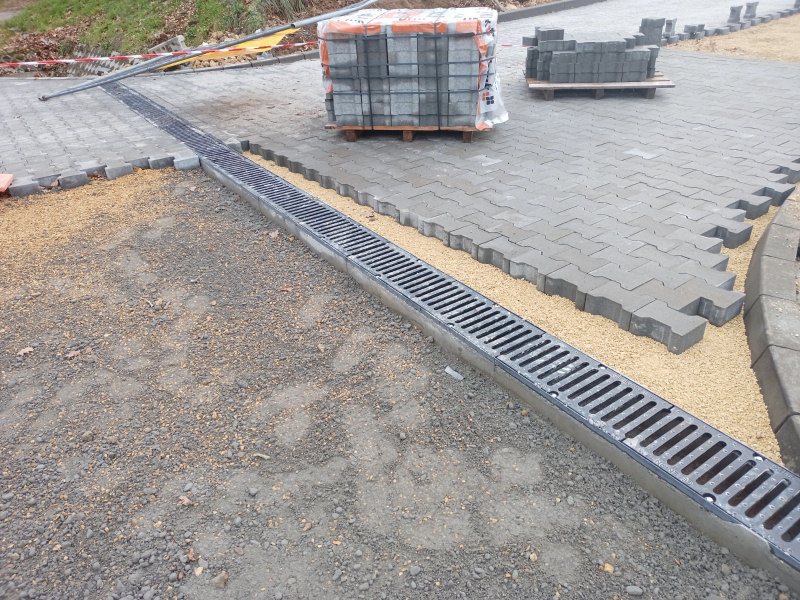

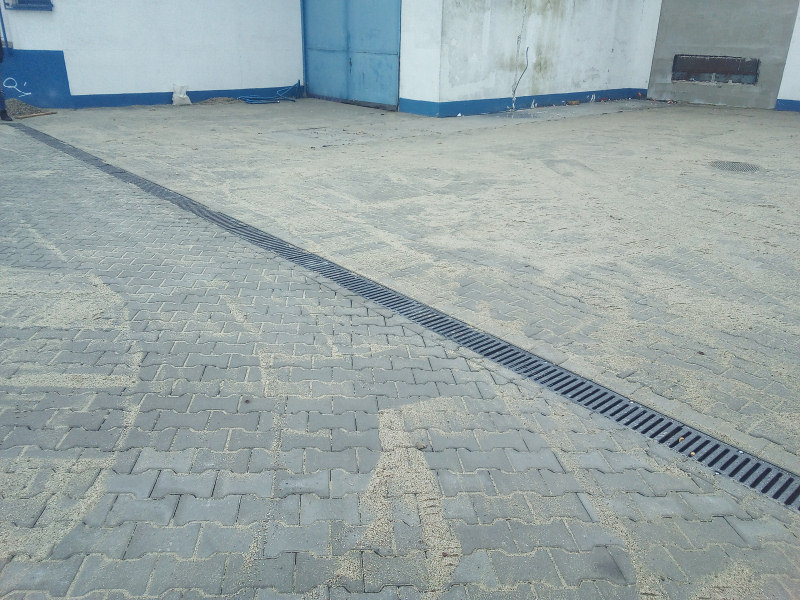

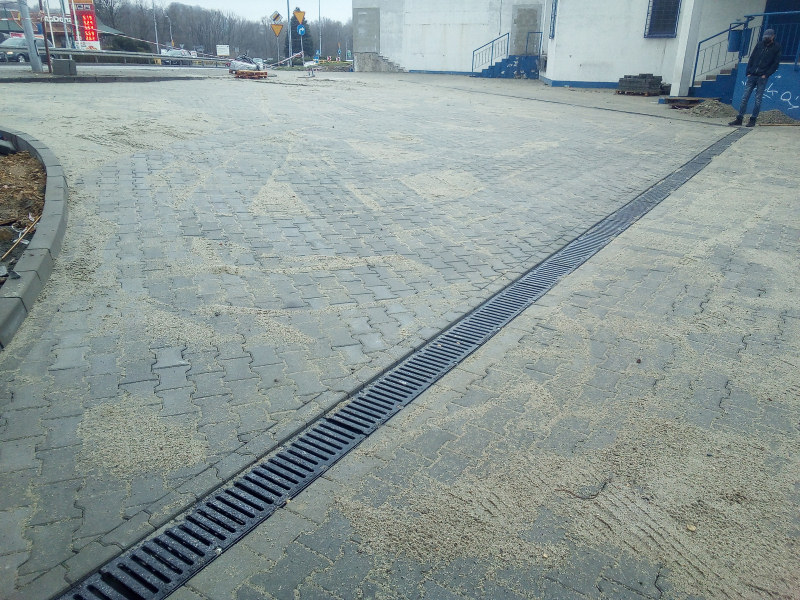

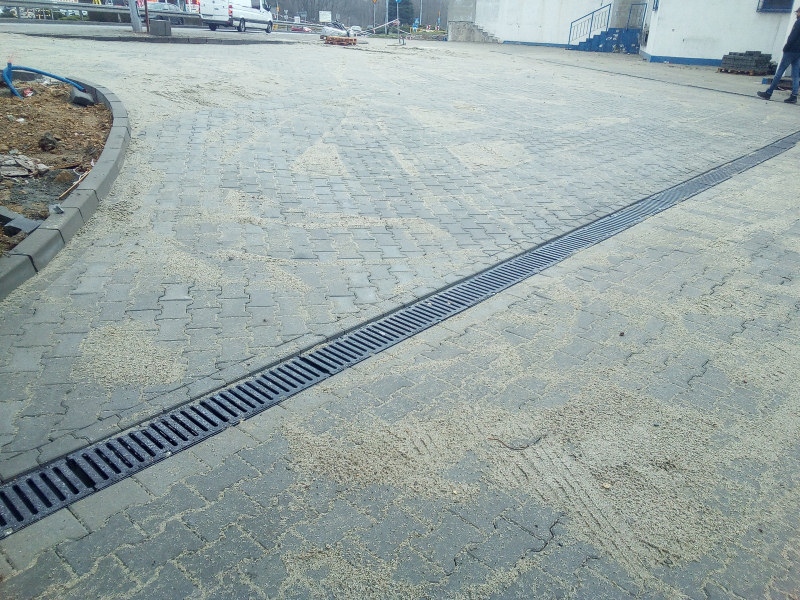

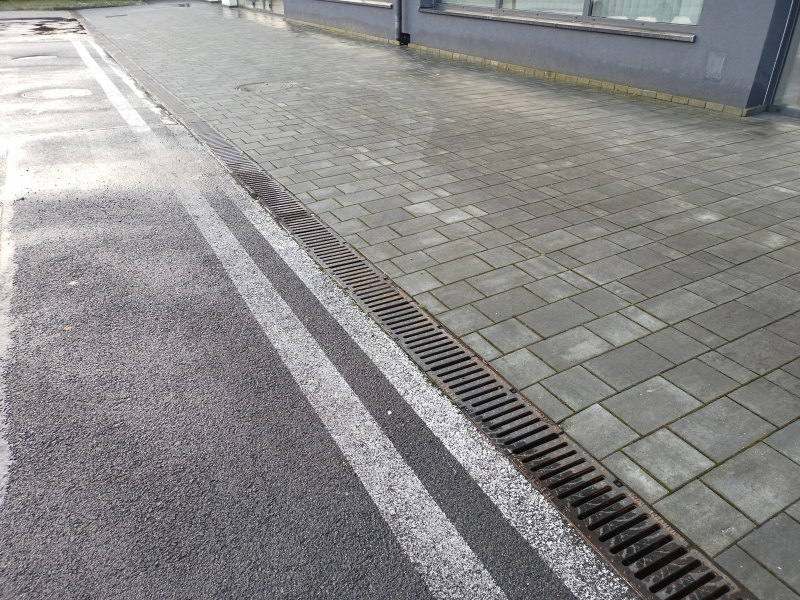

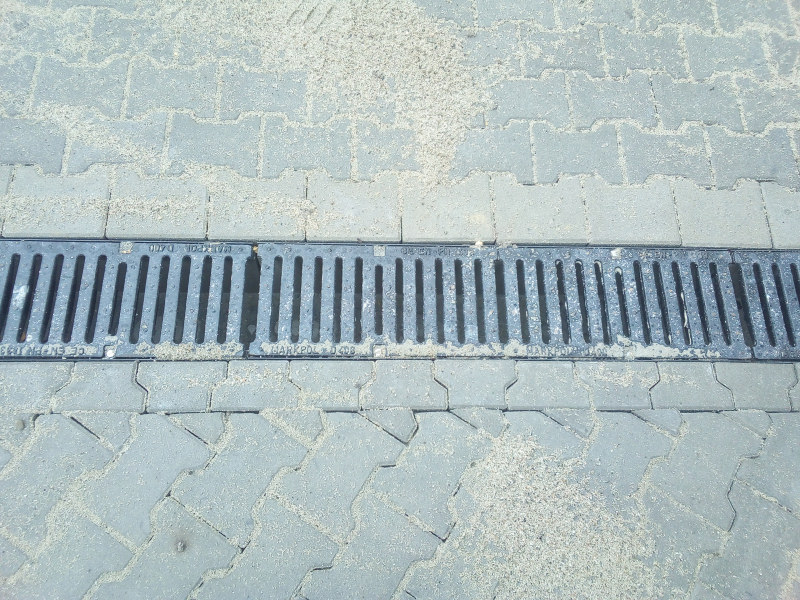

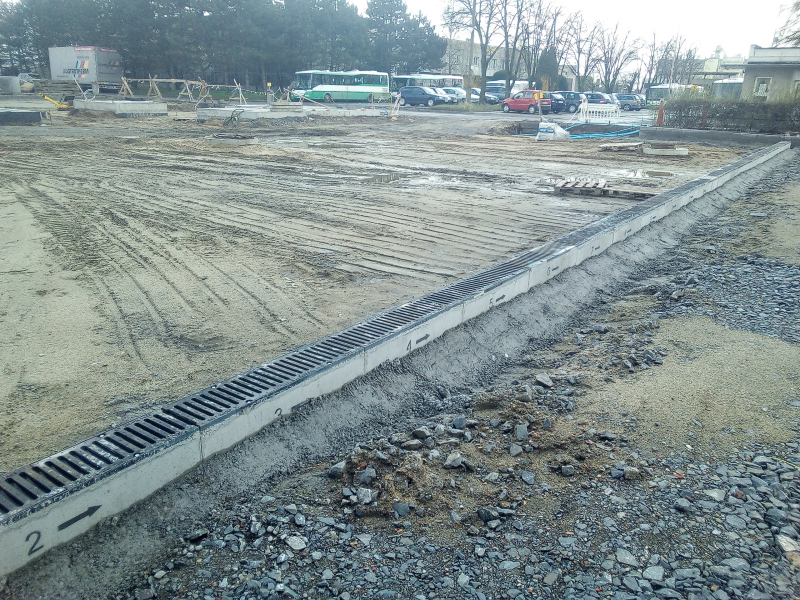

| KANAŁ SZER. 250MM A15 - E600 OPIS TECHNICZNY: | MIEJSCE ZASTOSOWANIA i ZDJĘCIA PRODUKTU | |
|---|---|---|
|
Kanał A15:
Spód kanału: korytko z betonu polimerowo-cementowego C60/67 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6.
|
|
|

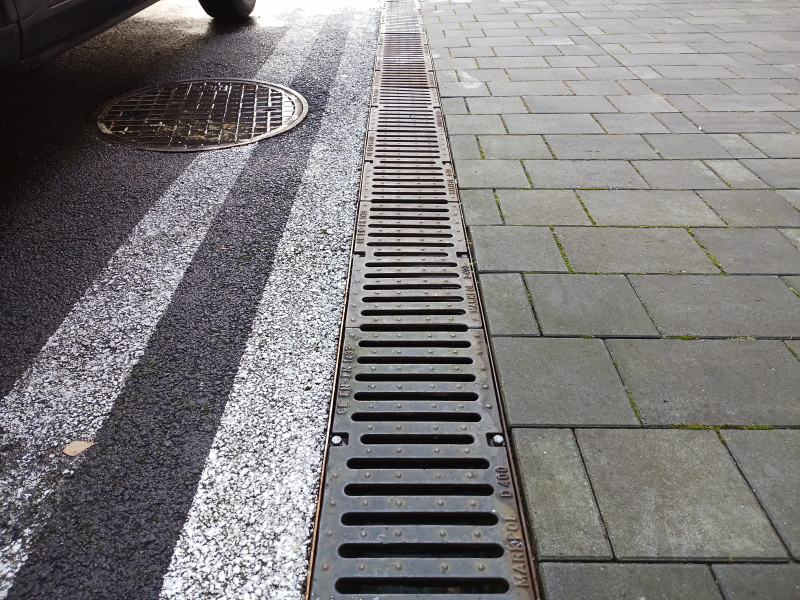

Kanał B125:
Spód kanału: korytko z betonu polimerowo-cementowego C60/67 klasy E600 ze stalowym okuciem krawędzi, zbrojone.
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału

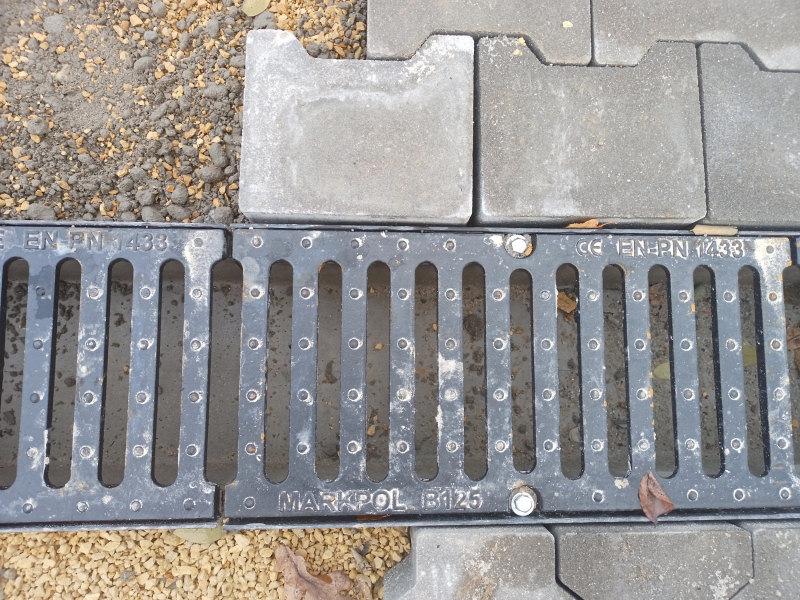

Ruszt: kratka żeliwna B125
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005-B125 |
|
|
|
Kanał D400:
Spód kanału: korytko z betonu polimerowo-cementowego klasy E600 ze stalowym okuciem krawędzi, zbrojone.
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału
Ruszt: kratka żeliwna D400
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005-D400 |
|
|
|

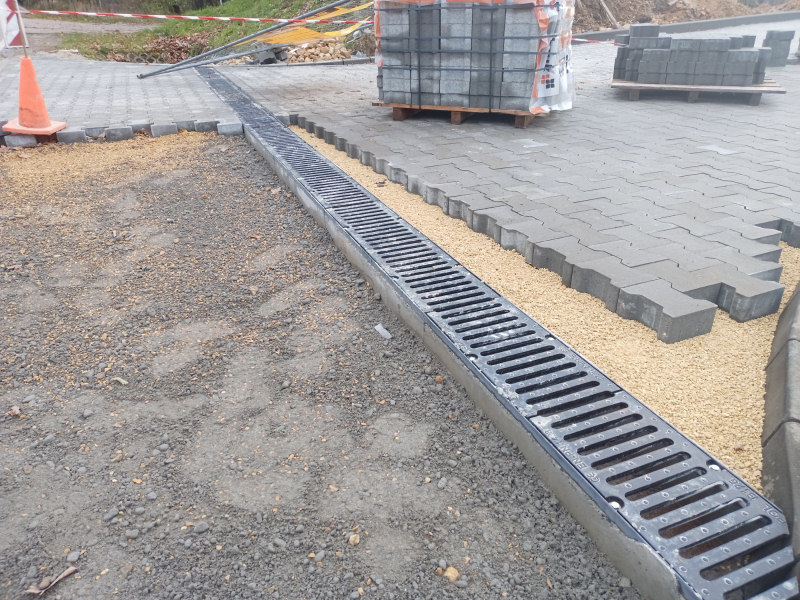

Kanał E600:
Spód kanału: korytko z betonu polimerowo-cementowego klasy E600 ze stalowym okuciem krawędzi, zbrojone.
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału
Ruszt: kratka żeliwna E600
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie polimerowym C60/67
Norma: PN-EN 1433:2005-E600 |
|
|

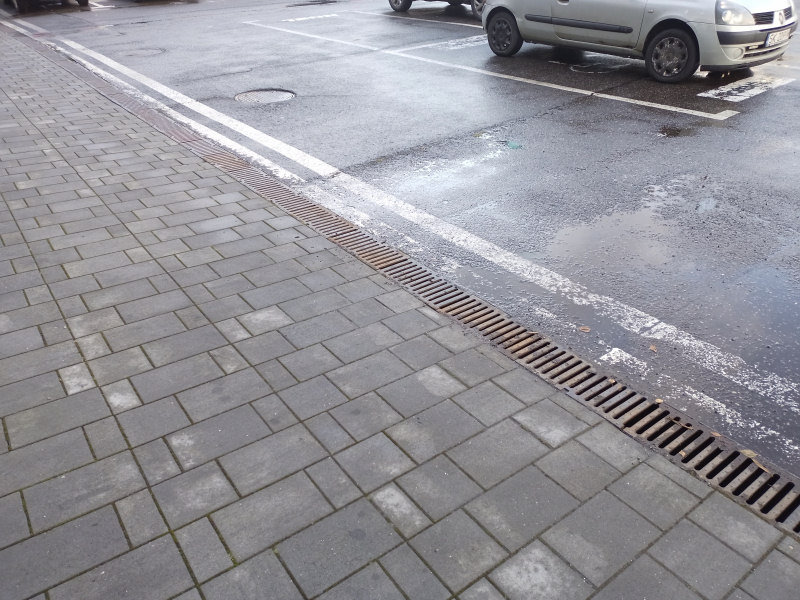

Stosowanie odwodnień liniowych pozwala na kontrolowane zbieranie wody z powierzchni ziemi utwardzonych różnymi materiałami trwałymi (beton, kostka brukowa itp.). Różne klasy obciążeń pozwalają na stosowanie odwodnień w rozmaitych miejscach w strefie ruchu pieszego i rowerowego, na obszarach zielonych, przy wjazdach do parkingów w strefach przemysłowych. Klasy obciążeń informują nas o możliwości zastosowania danego rusztu, kratki i pokrywy w określonych miejscach. Klasa A15 to ciężar dopuszczalny 15,0 KN, B125 to 12,5 KN, C 250 to 25,0 KN. W oparciu o normy PN-EN 1433 zastosowanie klas obciążeń wygląda następująco: A15 – drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe. B125 – drogi dla samochodów osobowych, parkingi, strefy ruchu pieszego. C250 - parkingi, pobocza, ulice, place przeładunkowe. D400 - drogi, parkingi dla wszystkich pojazdów, place rozładunkowe dla hurtowni np. budowlanych.
zobacz ofertę
Kanały polimerobetonowe wyprodukowane są z ulepszonej mieszanki poliestrowej, żywicy i kruszywa kwarcowego. Polimerobeton jest nowoczesnym produktem wysoce mechanicznie i chemicznie odpornym. Ze względu na swoje właściwości polimerobeton jest o wiele bardziej odporny od betonu tradycyjnego.
zobacz ofertę
