odwodnienia plastikowe

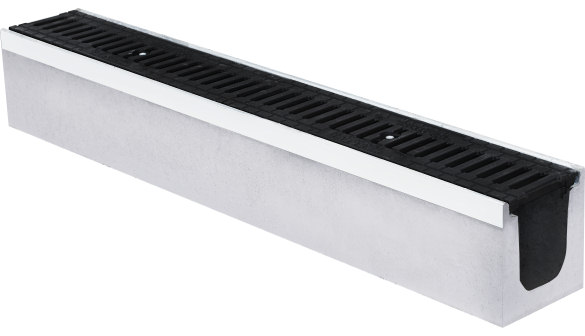

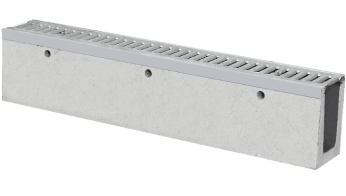

Odwodnienia liniowe spadkowe o szer. 150 mm

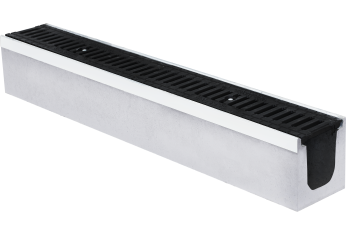

Kanał

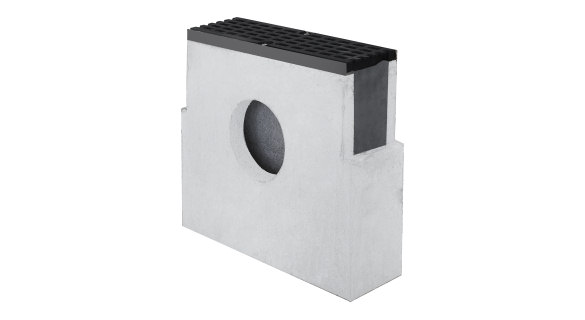

Studzienka

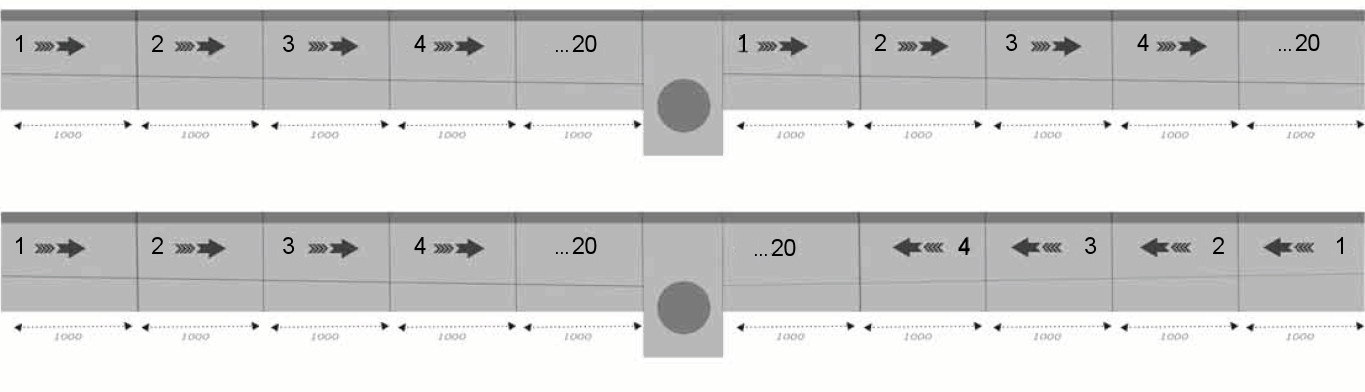

RODZAJE SPADÓW

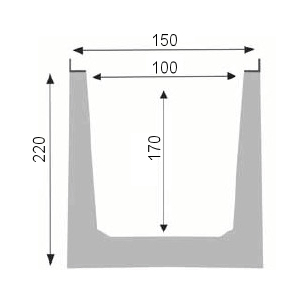

PRZEKROJE TECHNICZNE



DŁUGOŚĆ ( mm )SZEROKOŚĆ ( mm )WYSOKOŚĆ ( mm )
1000mm150mm200mm



KlasaRodzaj pokrywyWysokość kanału Wymiar studzienki dł./szer./wys.Waga kanału z pokrywą kg Ilość sztuk na palecie Karta produktuDeklaracje

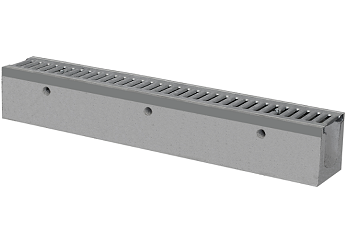

A15Blacha ocynkowana
220mm-37kg15
-550mm/150mm/500mm70kg8
A15Tworzywo sztuczne
220mm-37kg15
-550mm/150mm/500mm70kg8
B125Tworzywo sztuczne
220mm-50kg15
-550mm/150mm/500mm73kg8
C250Żeliwo
220mm-55kg15
-550mm/150mm/500mm76kg8
Rodzaj zaślepkiRodzaj materiałuSzerokośćWysokość
Zaślepka pełna
beton
blacha ocynkowana
150 mm200 mm
Zaślepka z kroćcem
beton
blacha ocynkowana
150 mm200 mm/ fi50
Otwór w dnie kanału fi 110
Możliwość podpięcia z spodu

Kanał szer. 150mm A15-C250 opis techniczny:

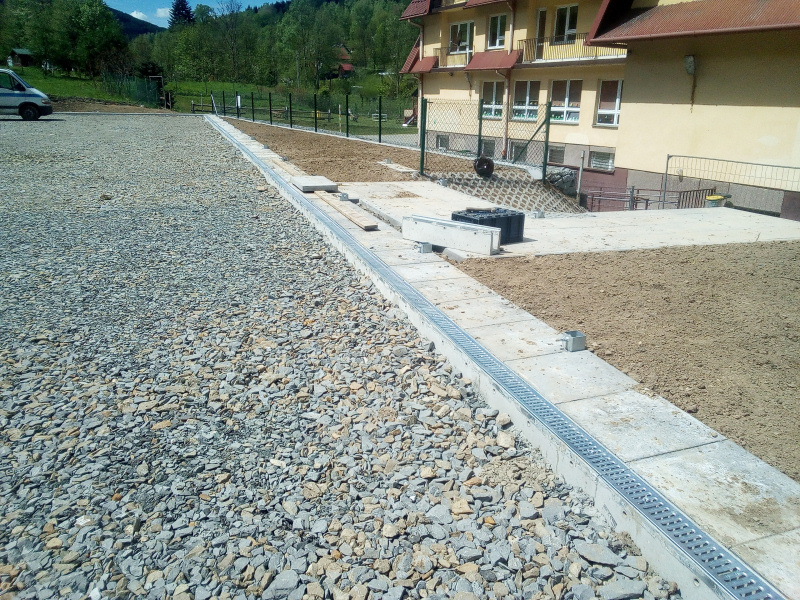

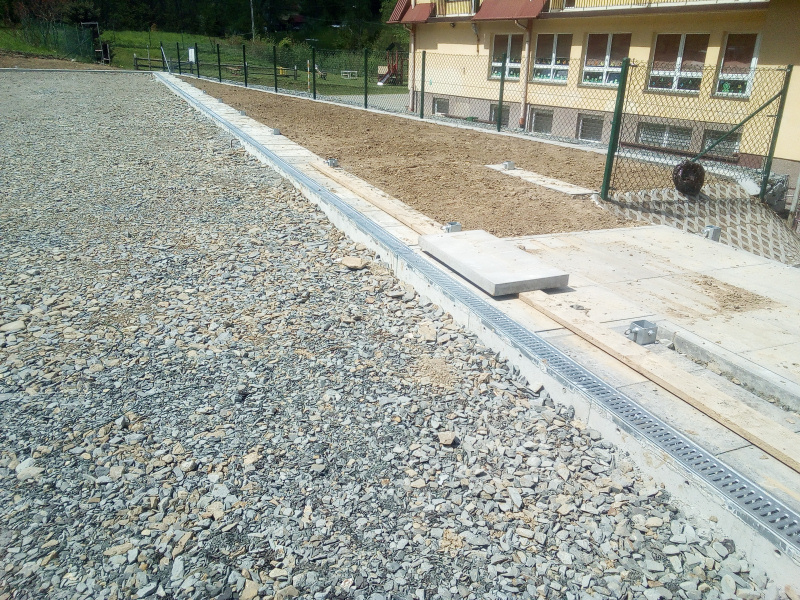

KANAŁ SZER. 150MM A15-C250 OPIS TECHNICZNY: MIEJSCE ZASTOSOWANIA I ZDJĘCIA PRODUKTU

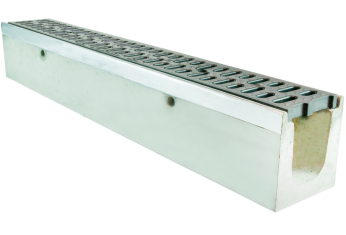

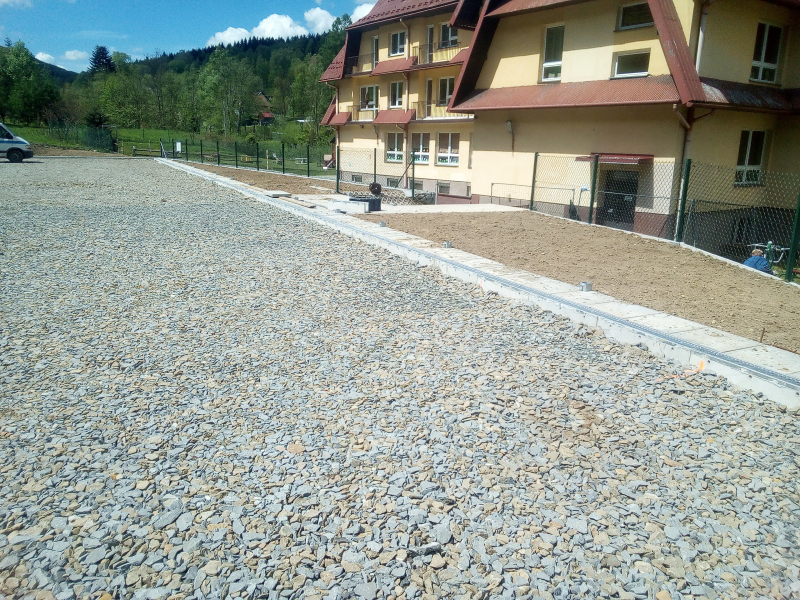

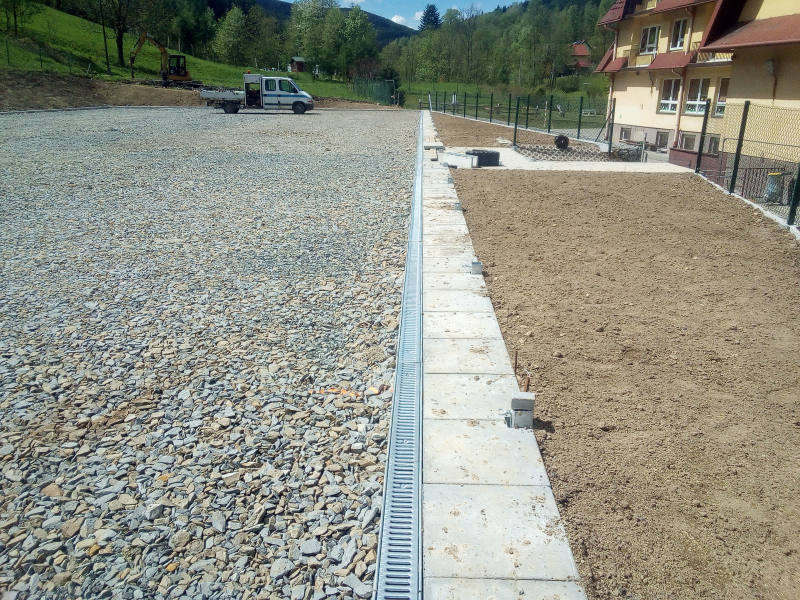

Kanał A15:
Spód kanału: korytko z betonu C30/C45 klasy C250 z okuciami boków z blachy ocynkowanej.
Sposób mocowania: kanały przykręcane wkrętem do metalowego mocownika z blachy gr. 1,25 mm
Ruszt: pokrywa wykonana z blachy ocynkowanej gr. 1,5 mm
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5%
PN-EN 1433:2005

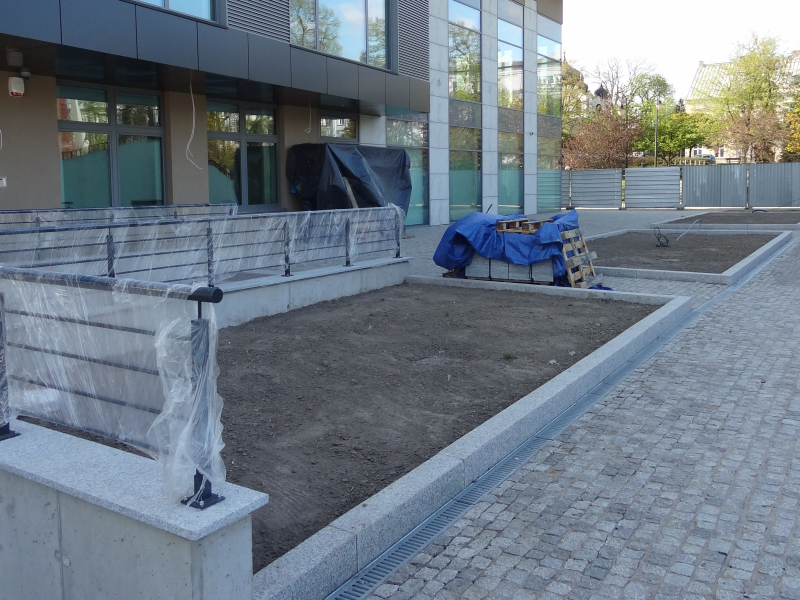

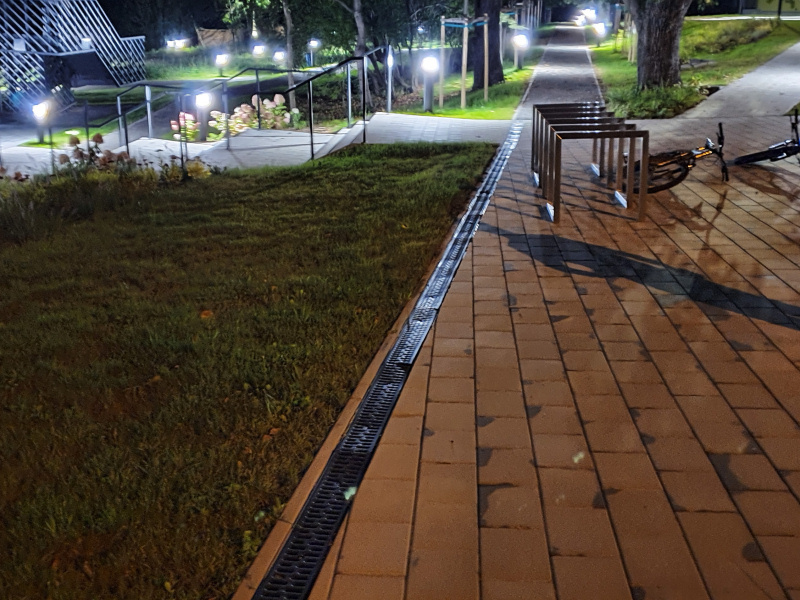

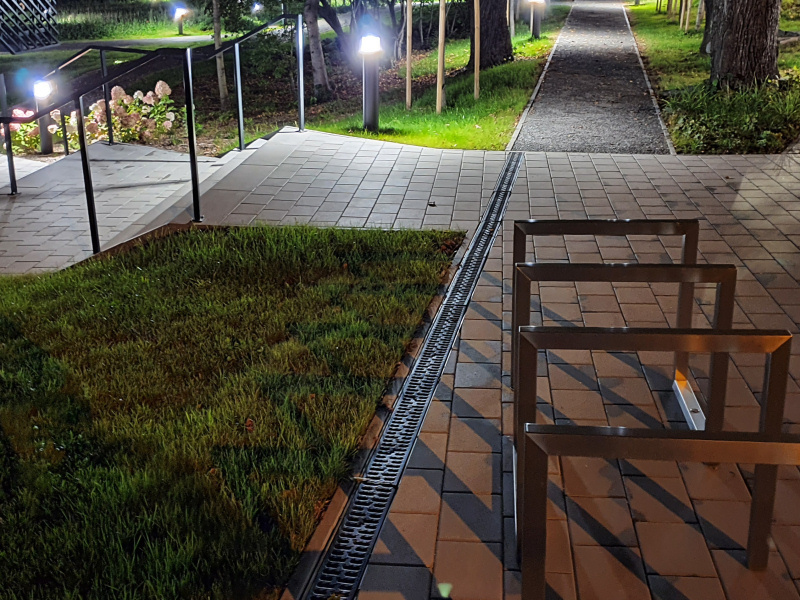

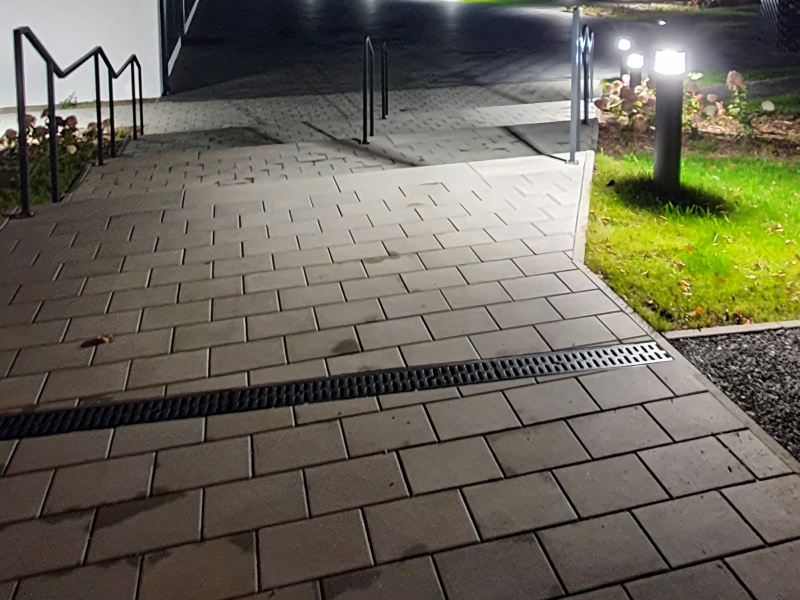

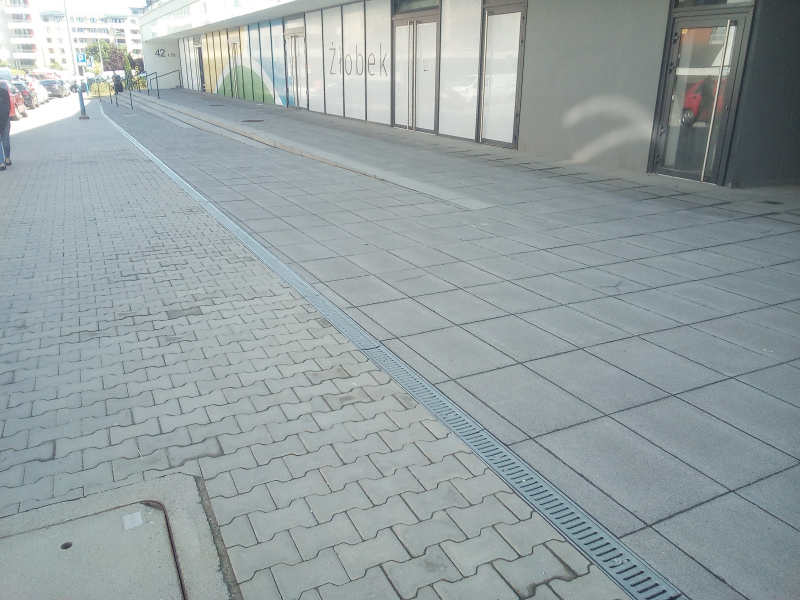

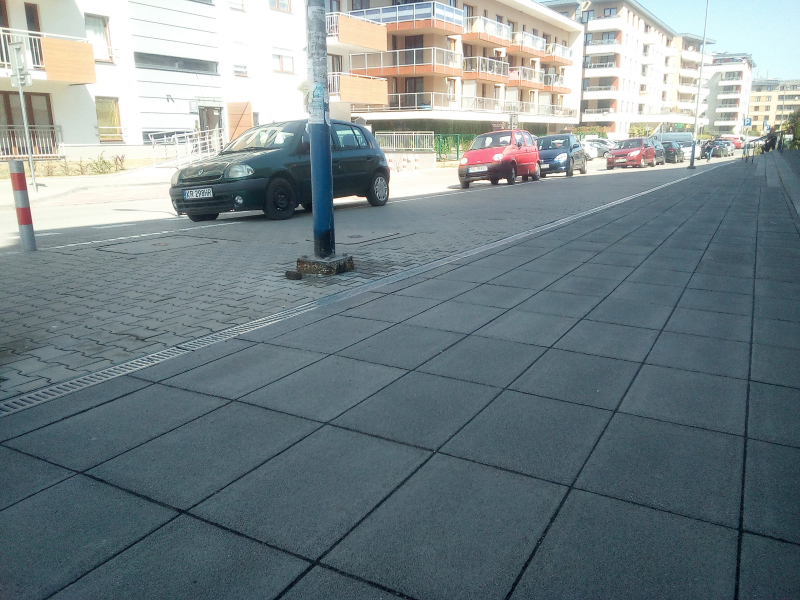

  • obszary ruchu pieszego oraz rowerowego

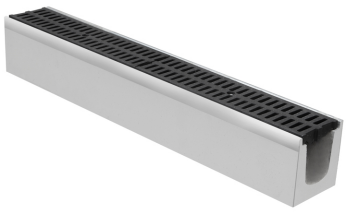

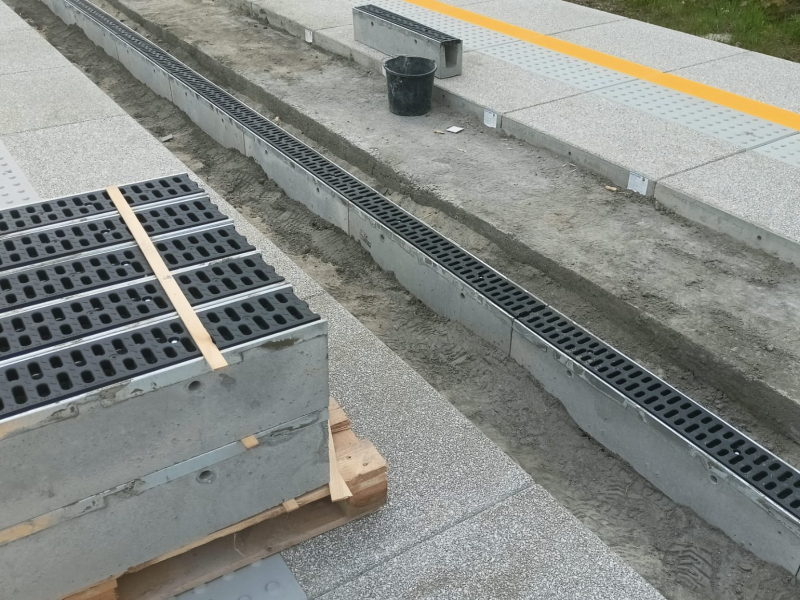

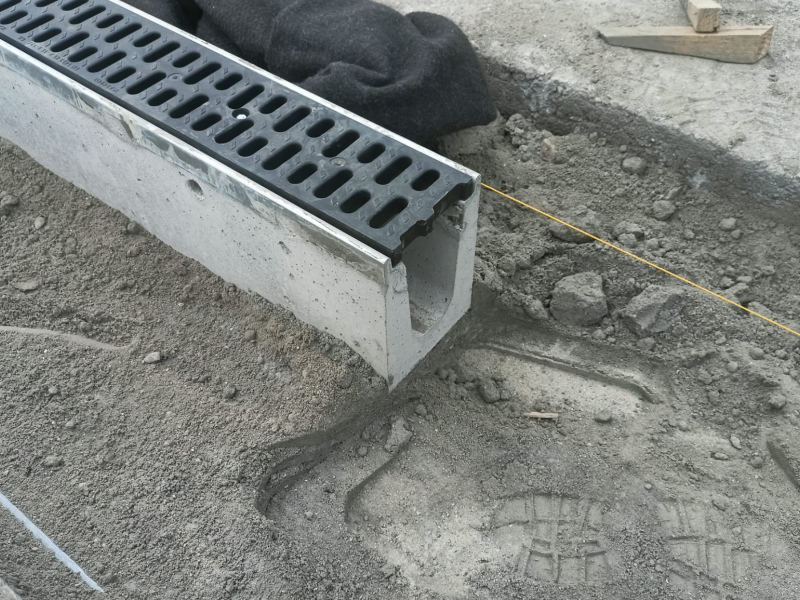

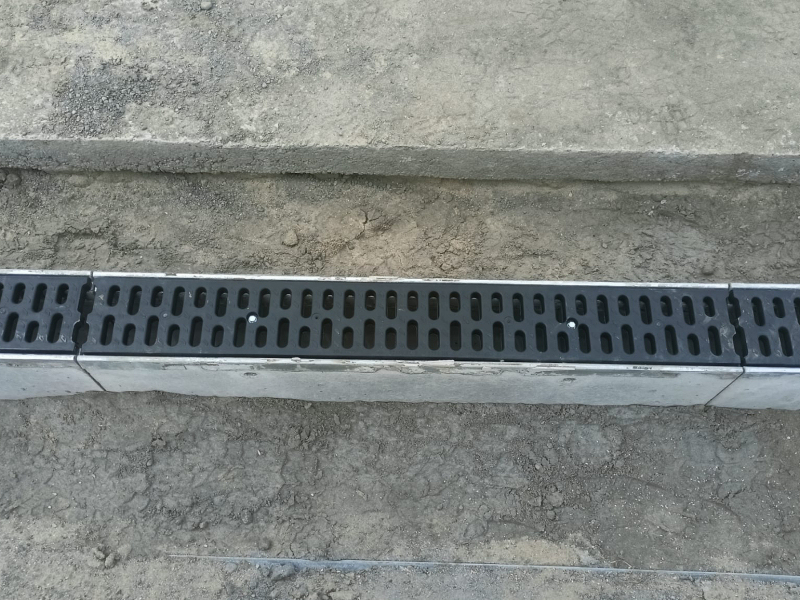

Kanał A15:
Spód kanału: korytko z betonu C30/C45 klasy C250 z okuciami boków z blachy ocynkowanej.
Sposób mocowania: kanały przykręcane wkrętem do metalowego mocownika z blachy gr. 1,25 mm
Ruszt: pokrywa wykonana z tworzywa sztucznego (polipropylen A15)
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5%
PN-EN 1433:2005:A15

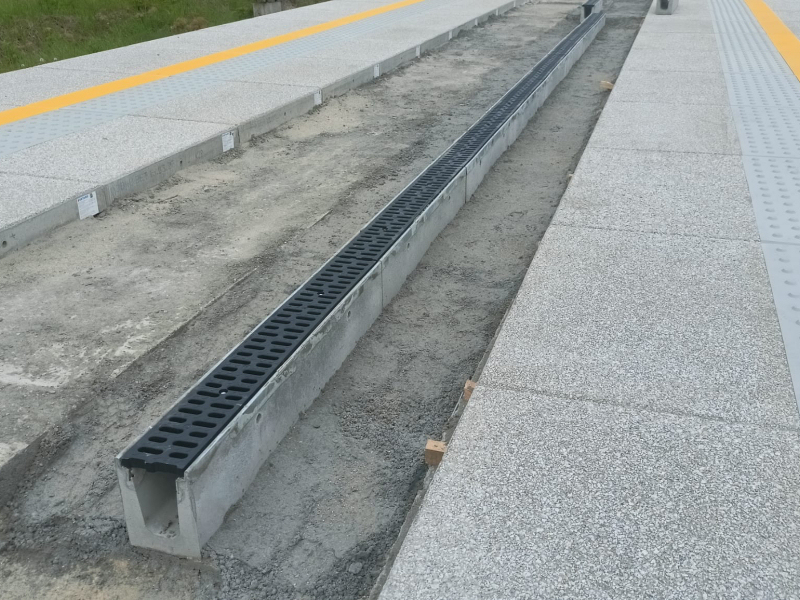

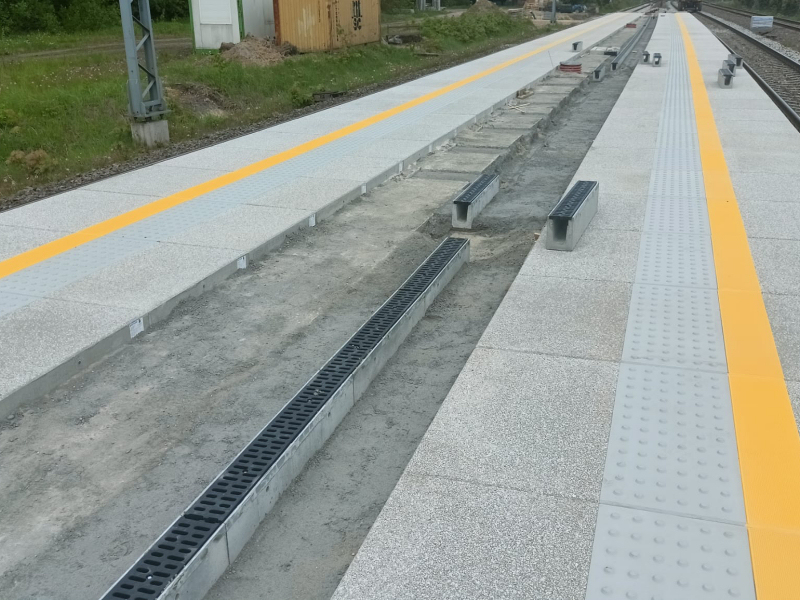

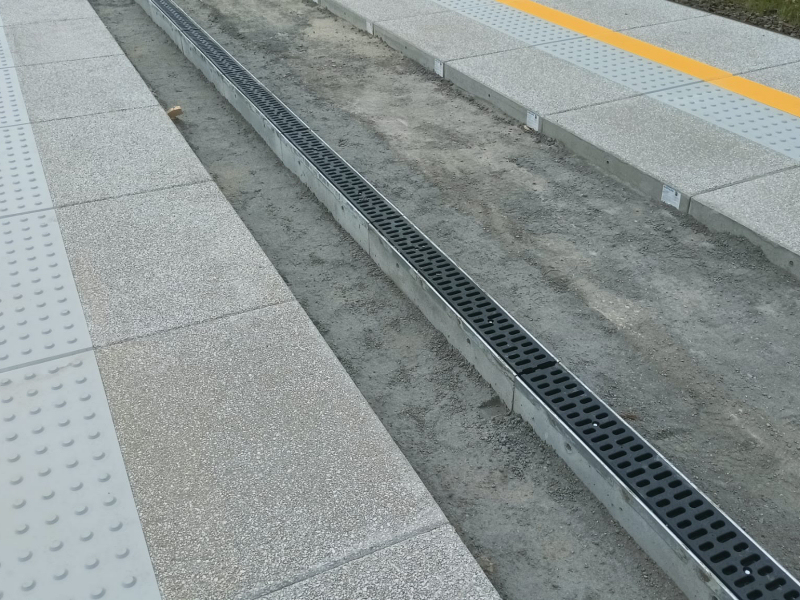

  • obszary ruchu pieszego oraz rowerowego

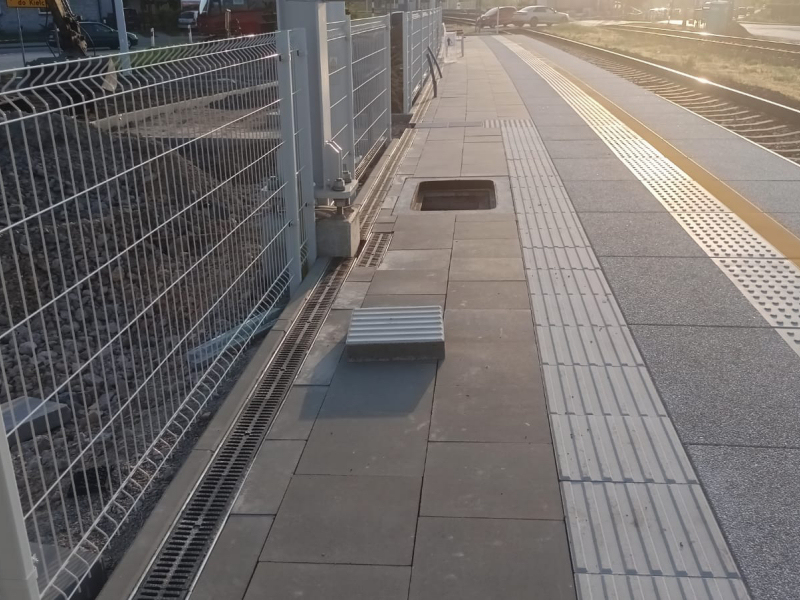

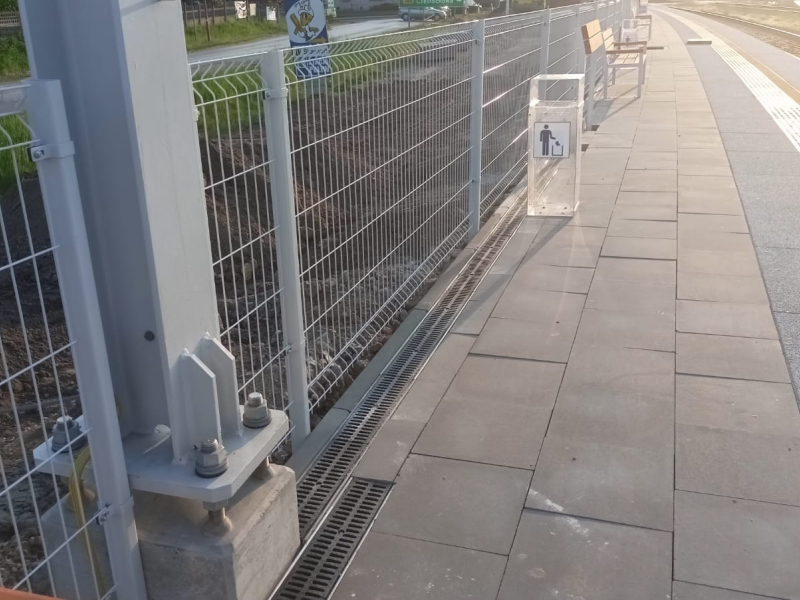

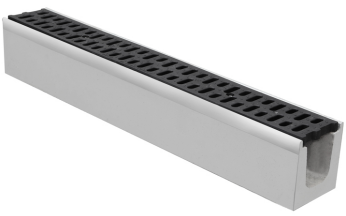

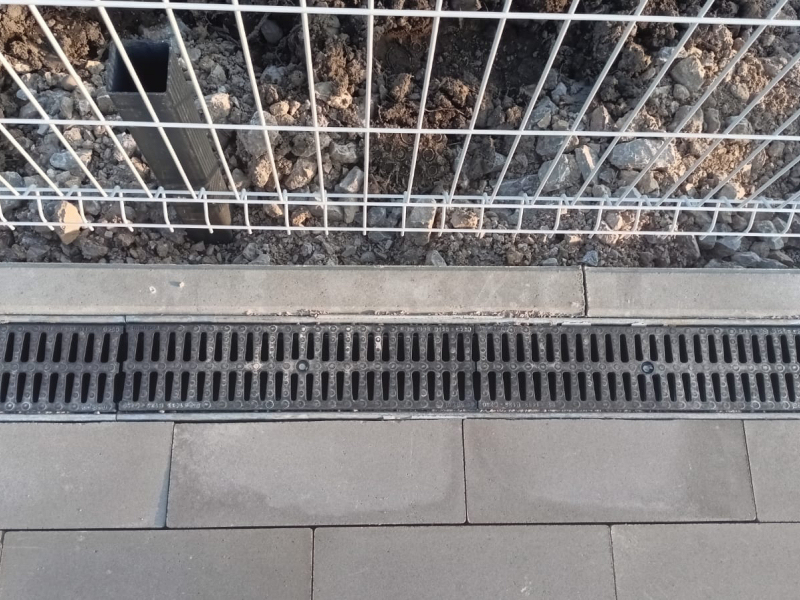

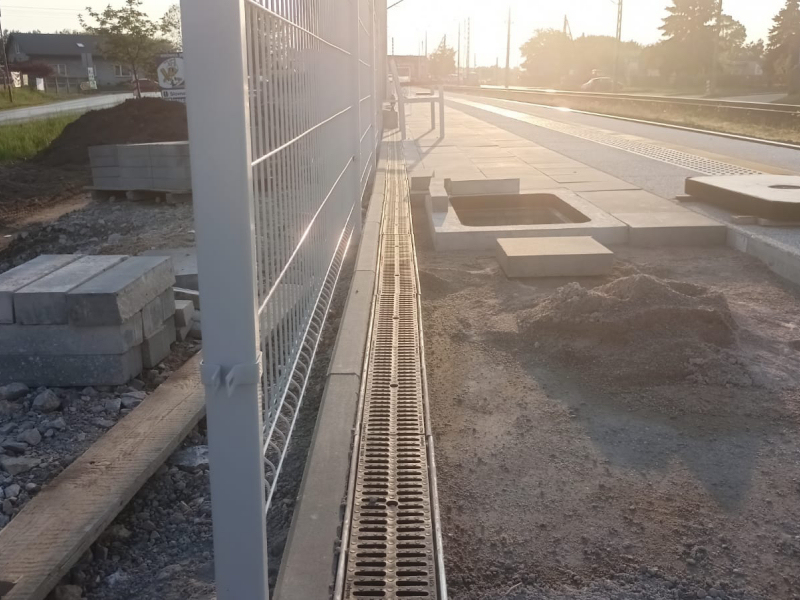

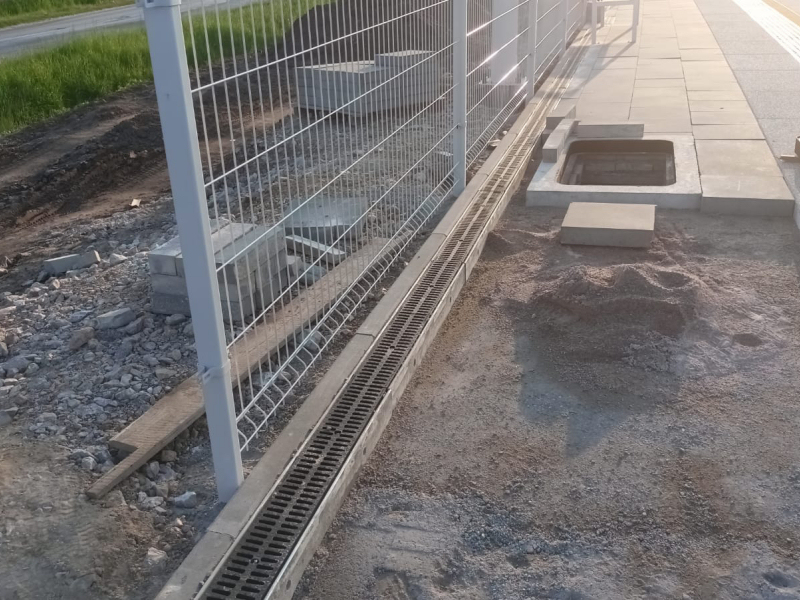

Kanał A15:
Spód kanału: korytko z betonu C30/C45 klasy C250 z okuciami boków z blachy ocynkowanej.
Sposób mocowania: kanały przykręcane wkrętem do metalowego mocownika z blachy gr. 1,25 mm
Ruszt: pokrywa wykonana z tworzywa sztucznego (poliamid B125)
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5%
PN-EN 1433:2005:A15

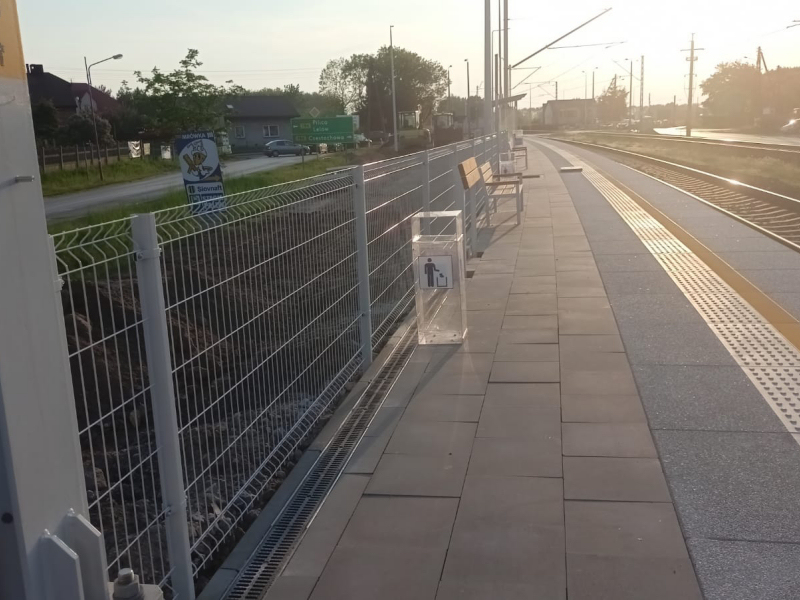

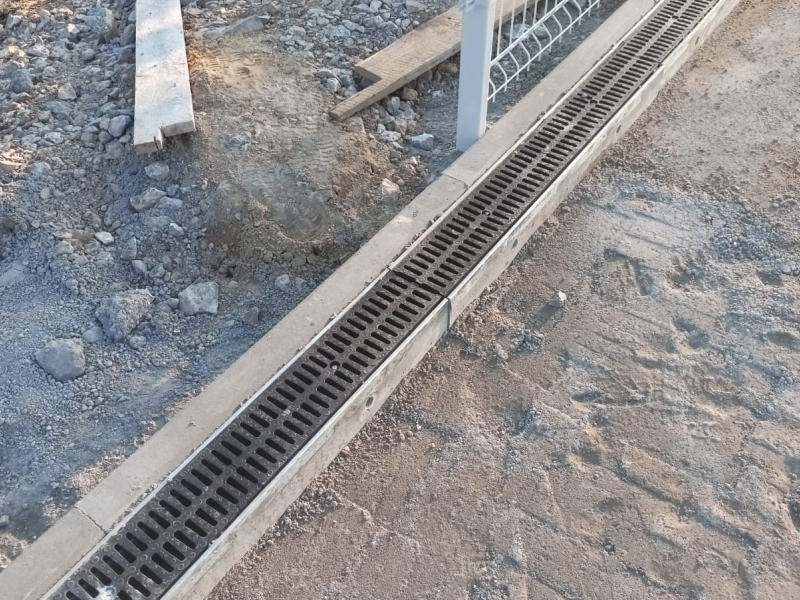

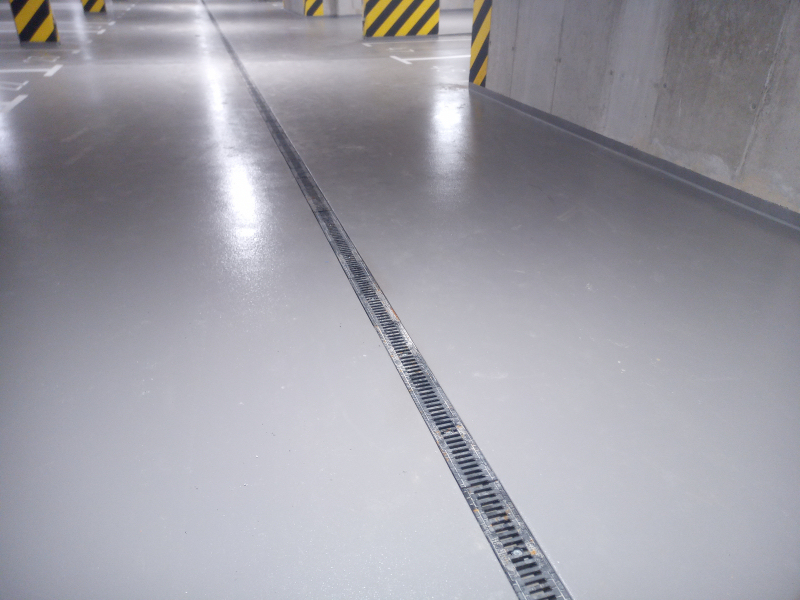

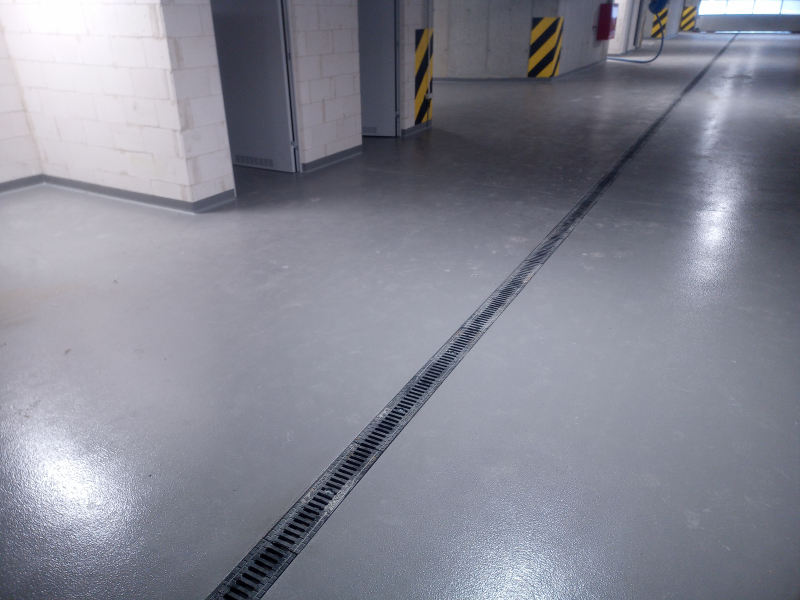

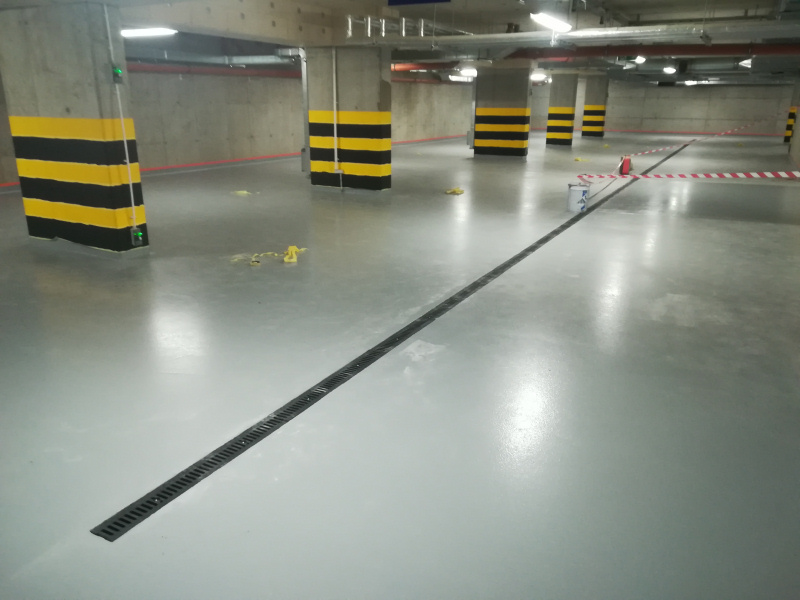

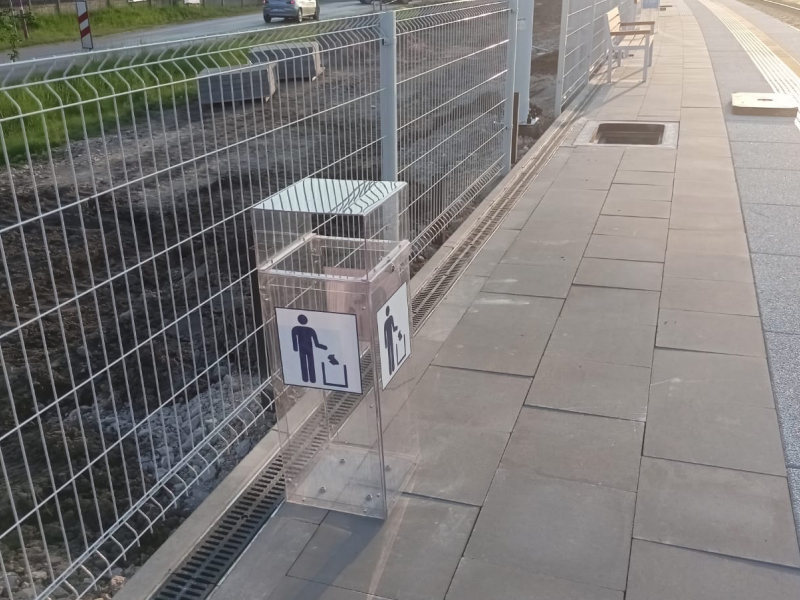

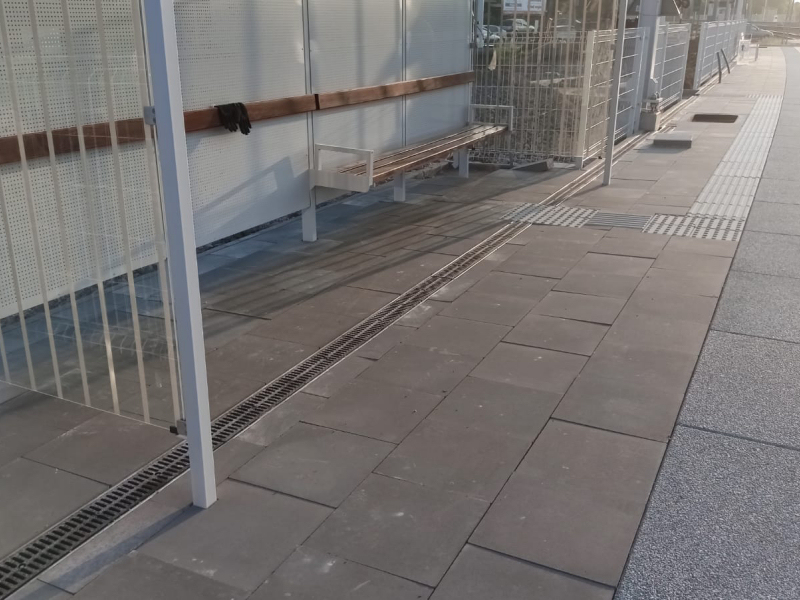

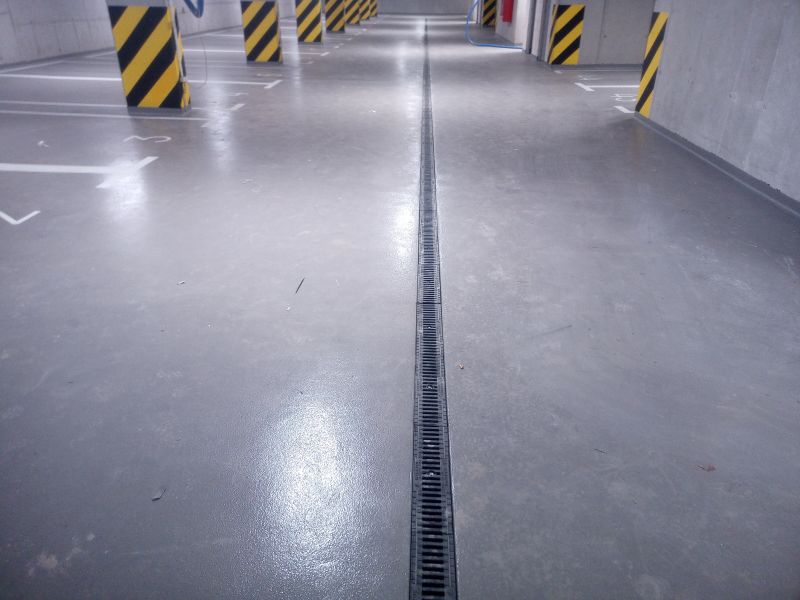

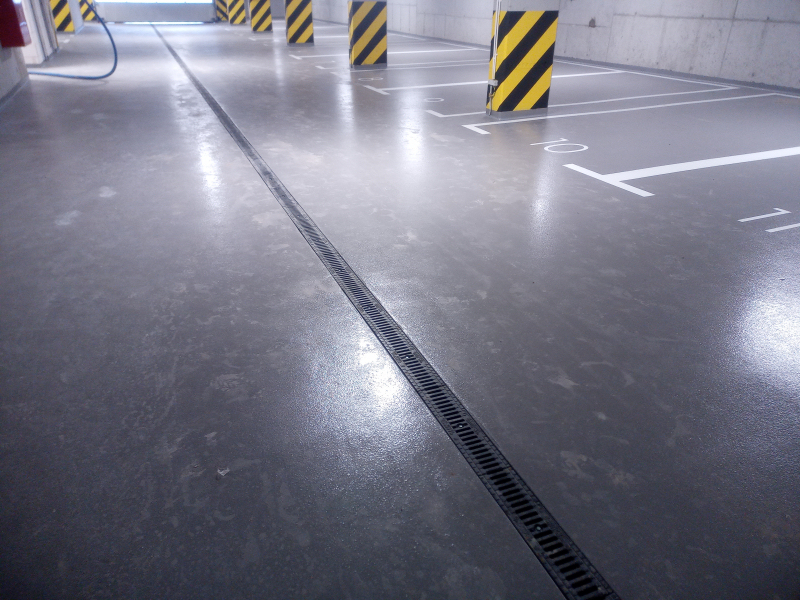

  • drogi dla samochodów osobowych, parkingi., garaże podziemne.

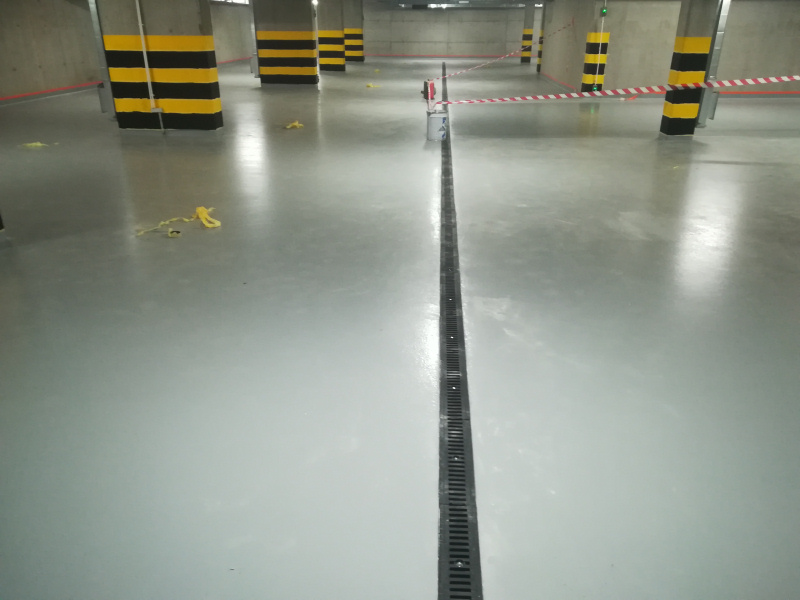

Kanał A15
Spód kanału: korytko z betonu C30/C45 klasy C250 z okuciami boków z blachy ocynkowanej.
Sposób mocowania: kanały przykręcane wkrętem do metalowego mocownika z blachy gr. 1,25 mm

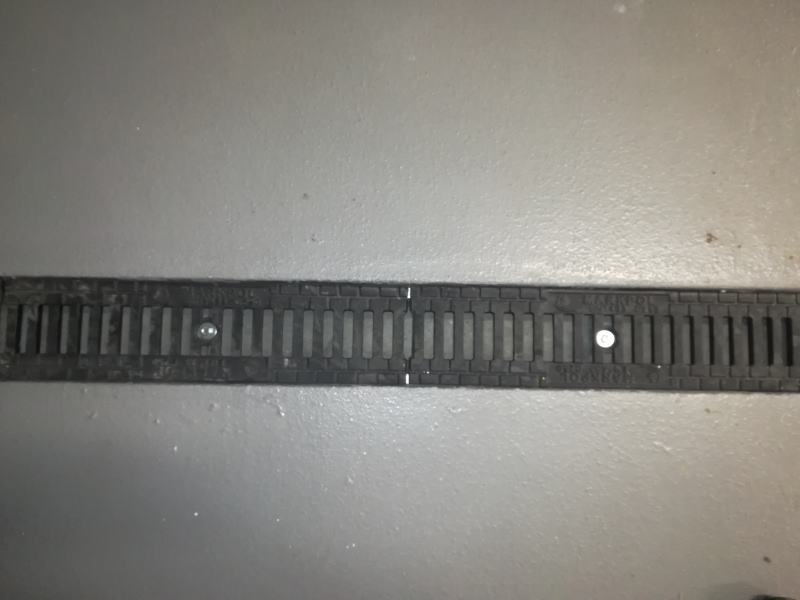

Ruszt: Kratka żeliwna C250
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5%
PN-EN 1433:2005:A15

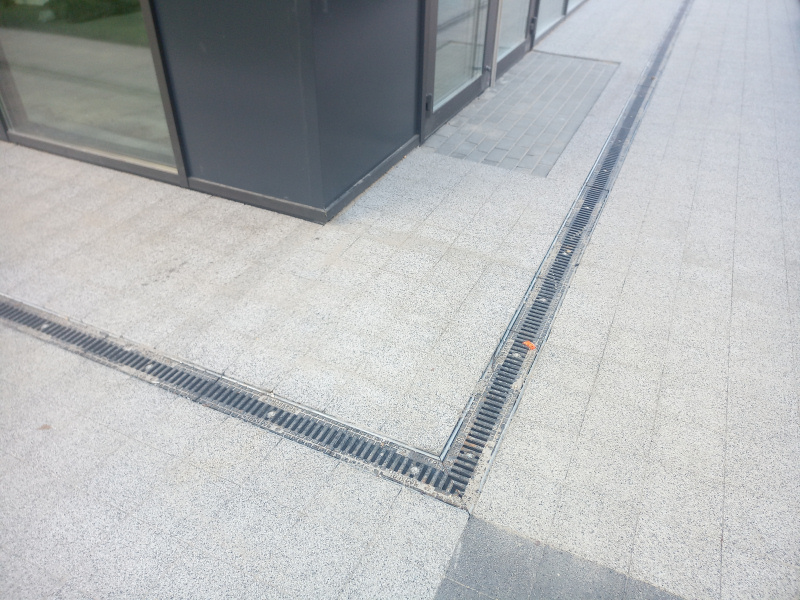

  • ruch lekkich samochodów ciężarowych, dostawczych  , pobocza dróg .

Odwodnienia liniowe betonowe

Odwodnienia liniowe

betonowe

ODWODNIENIA LINIOWE

Stosowanie odwodnień liniowych pozwala na kontrolowane zbieranie wody z powierzchni ziemi utwardzonych różnymi materiałami trwałymi (beton, kostka brukowa itp.). Różne klasy obciążeń pozwalają na stosowanie odwodnień w rozmaitych miejscach w strefie ruchu pieszego i rowerowego, na obszarach zielonych, przy wjazdach do parkingów w strefach przemysłowych. Klasy obciążeń informują nas o możliwości zastosowania danego rusztu, kratki i pokrywy w określonych miejscach. Klasa A15 to ciężar dopuszczalny 15,0 KN, B125 to 12,5 KN, C 250 to 25,0 KN. W oparciu o normy PN-EN 1433 zastosowanie klas obciążeń wygląda następująco: A15 – drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe. B125 – drogi dla samochodów osobowych, parkingi, strefy ruchu pieszego. C250 - parkingi, pobocza, ulice, place przeładunkowe. D400 - drogi, parkingi dla wszystkich pojazdów, place rozładunkowe dla hurtowni np. budowlanych.


zobacz ofertę

Odwodnienia liniowe

z tworzyw sztucznych

Jesteśmy również producentem odwodnienia liniowego z tworzywa sztucznego. ze względu na swoje zalety, m.in. mała gęstość, odporność na korozję oraz niezbyt wysokie koszty wykonania znalazły zastosowanie w wielu gałęziach przemysłu . Materiał z którego są wykonane sprawia że są estetyczne i lekkie, co ułatwia montaż i transport. charakteryzuje się dużą odpornością na różnego rodzaju agresywne substancje chemiczne zawarte w ściekach np. szpitali, pralni, zakładów chemicznych. Kanały odwadniające wykonane z tworzyw stosuje się wszędzie tam gdzie są wymagane podwyższone wymogi sanitarne. Najczęściej stosowane na zewnątrz budynków m.in. wzdłuż krawędzi, na parkingach, ogrodach czy tarasach. Posiadają dużą odporność na działanie czynników atmosferycznych i chemiczną na działanie kwasów, zasad i soli oraz rozpuszczalników organicznych.








zobacz ofertę
odwodnienia betonowe
Odwodnienie liniowe

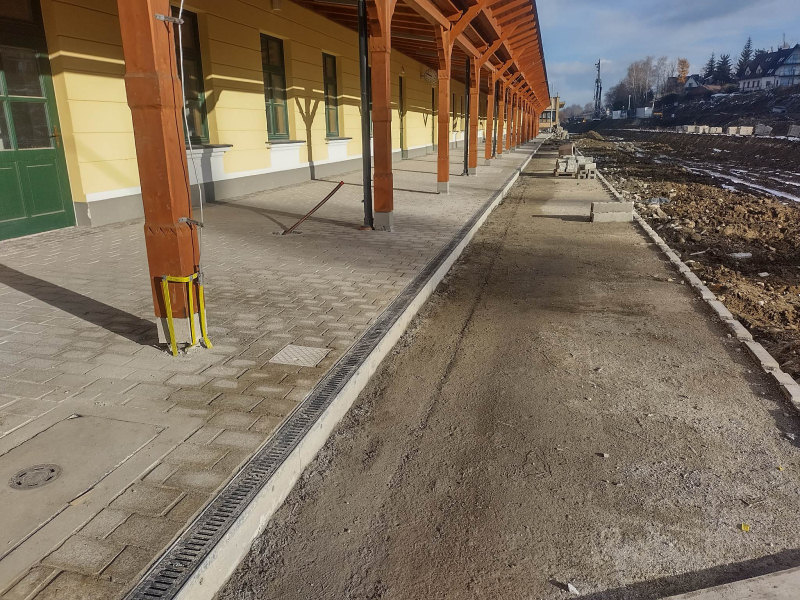

Odwodnienia liniowe

polimerobetonowe

Kanały polimerobetonowe wyprodukowane są z ulepszonej mieszanki poliestrowej, żywicy i kruszywa kwarcowego. Polimerobeton jest nowoczesnym produktem wysoce mechanicznie i chemicznie odpornym. Ze względu na swoje właściwości polimerobeton jest o wiele bardziej odporny od betonu tradycyjnego.




zobacz ofertę

Profil

Działalności



Firma Markpol na polskim rynku budowlanym działa od 1989 roku. W początkowej fazie działalności gama produktowa obejmowała kostkę brukową oraz galanteriębetonową taką jak ażury, obrzeża, płytki betonowe, gazony, palisady oraz cieki wodne. Obecnie specjalnością firmy Marpol są systemy odwodnień liniowych wykonywane z betonu, polimerobetonu oraz tworzyw sztucznych. Klasy odwodnień betonowych prezentują się w zakresie od A15 do F900, znów klasy odwodnień z tworzyw sztucznych zawarte są w przedziale A15 do C250. Wszystkie materiały używane w produkcji systemów odwodnień liniowych są zgodne z normą europejską PN-EN 1433:2005. Odwodnienia liniowe zapewniają szybkie i skuteczne odprowadzenie wody i substancji płynnych z różnych powierzchni użytkowych. Kanały odwadniające firmy Markpol znajdują zastosowanie w wielu inwestycjach zarówno przeznaczonych dla klientów indywidualnych o mniejszym natężeniu obciążeń jak i klientów biznesowych posiadających zakłady produkcyjne, stacje benzynowe, wielkopowierzchniowe parkingi, place budowlane i inne obiekty infrastruktury budowlanej nastawionej na dużą częstotliwość użytkowania. Stale zwiększające się potrzeby rynku zainicjowały proces produkcji odwodnień wykonywanych z polimerobetonu. Tym samym Markpol w swojej ofercie posiada najwyższe jakościowo systemy odwodnień liniowych, przeznaczonych do stosowania w miejscach narażonych na niebezpieczne substancje chemiczne, skrajne warunki atmosferyczne.



zobacz ofertę
Odwodnienie liniowe
Odwodnienia liniowe z tworzyw sztucznych
