Produkujemy odwodnienia liniowe w szerokim zakresie stosowanych klas od klasy A15 do d400 co sprawia że nadaje się on do szerokiej gamy projektów od infrastrukturalnych do mieszkalnych. System odwodnień liniowych jest niezawodnym rozwiązaniem do odprowadzania wód opadowych z różnego rodzaju powierzchni utwardzonych. Należy go stosować wszędzie tam, gdzie występują problemy z odprowadzeniem wody opadowej.
Klasy obciążeń informują nas o możliwości zastosowania danego rusztu, kratki i pokrywy w określonych miejscach. Klasa A15 to ciężar dopuszczalny 15,0 KN, B125 to 12,5 KN, C 250 to 25,0 KN. W oparciu o normy PN-EN 1433 zastosowanie klas obciążeń wygląda następująco:
- A15 – drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe.
- B125 – drogi dla samochodów osobowych, parkingi, strefy ruchu pieszego.
- C250 - parkingi, pobocza, ulice, place przeładunkowe.
- D400 - drogi, parkingi dla wszystkich pojazdów, place rozładunkowe dla hurtowni np. budowlanych.
Dużym wyzwaniem w czasach obecnych jest rozwiązanie problemu szybkiego i taniego odwodnienia powierzchni użytkowych przy użyciu systemów odwodnień liniowych, które są wytrzymałe na różne obciążenia. Brak szybkiej możliwości osuszenia i odprowadzenia wody opadowej nie tylko może uniemożliwić ruch pieszy i kołowy oraz dojazd do obiektu. Podczas opadów woda deszczowa która nie jest w sposób efektywny i właściwy odprowadzana, może doprowadzić do fatalnych w skutkach podtopień i zalań obiektów użytkowych oraz prowadzić do różnych nieprzewidywalnych wypadków (śliska nawierzchnia, aquaplaning). Z uwagi na fakt, że w Polsce deszcz pada średnio 120 - 150 dni w roku, to odwodnienie staje się ważnym problemem.
Oferta - zastosowanie odwodnień liniowych według klasy obciążeń - polska norma PN-EN 1433

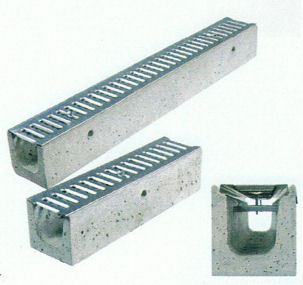

Klasa A15 - do 1,5 t
Ciągi komunikacyjne z ruchem pieszym jak też rowerowym, deptaki i tereny zielone np. chodniki parkowe, place-skwery, chodniki przydomowe.| Odwodnienie klasa A15 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
|---|---|---|---|

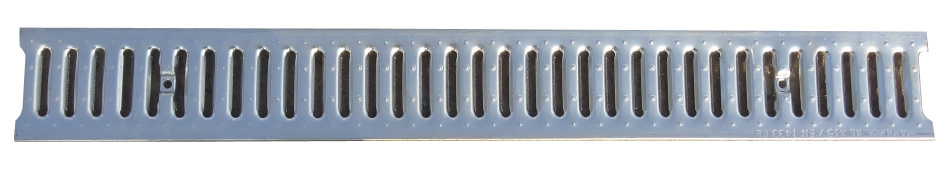

  | 1.5 t | 1000 x 130 x 120 mm 500 x 130 x 120 mm | blacha ocynkowana
|

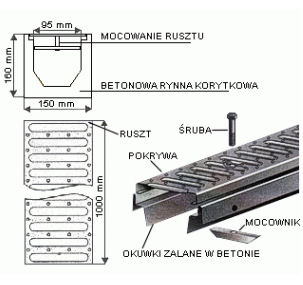

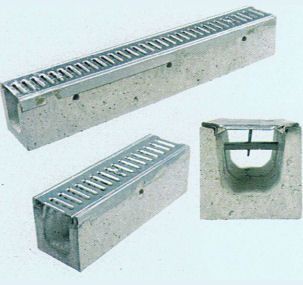

| Odwodnienie klasa A15 wzmacniane | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
  | 1.5 t | 1000 x 150 x 160 mm 500 x 150 x 160 mm 1000 x 150 x 220 mm 500 x 150 x 220 mm | blacha ocynkowana
|

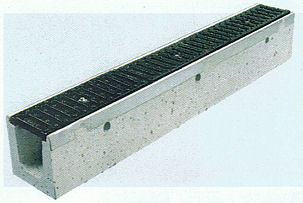

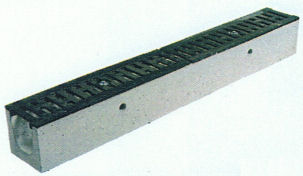

Klasa B125 - do 12,5t

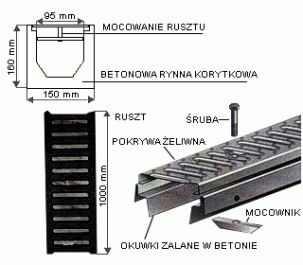

Obszary wzmożonego ruchu pieszego oraz miejsca parkingowe zarówno dla aut osobowych jak i lekkich dostawczych. Odwodnienia liniowe przed garażami.| Odwodnienie klasa B125 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
|---|---|---|---|
 | 12.5 t | 1000 x 130 x 120 mm |
żeliwo szare
|

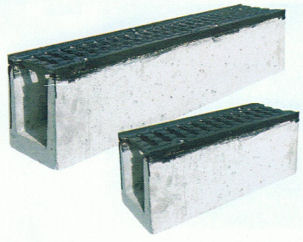

Klasa C250 - do 25 t
Obszary przykrawężnikowe dróg i ulic oraz chodników i pobocza. Dopuszczalny ruch lekkich pojazdów ciężarowych oraz aut dostawczych.| Odwodnienie klasa C250 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
|---|---|---|---|
  | 25 t | 1000 x 150 x 160 mm 1000 x 150 x 220 mm | żeliwo szare
|
| Odwodnienie klasa C250 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 |

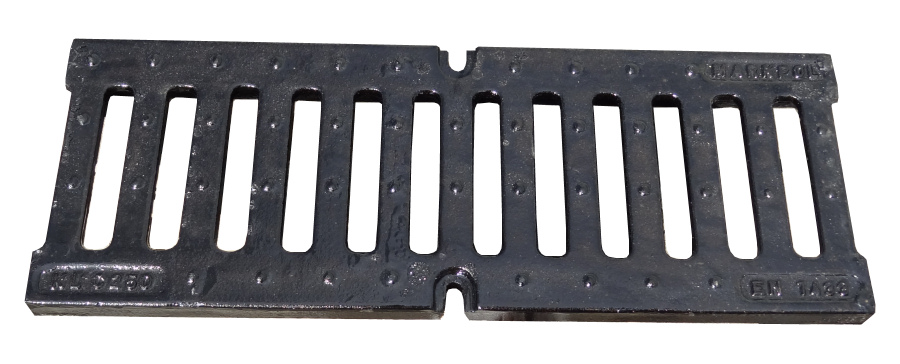

25 t | 1000 x 200 x 250 mm 500 x 200 x 250 mm | kratka żeliwna
|

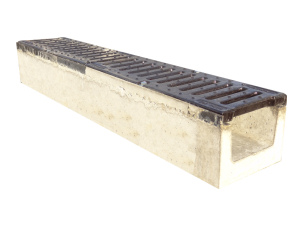

| Odwodnienie klasa C250 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 |

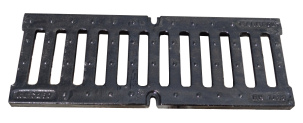

25 t | 1000 x 200 x 150mm 500 x 200 x 150 mm | kratka żeliwna
|

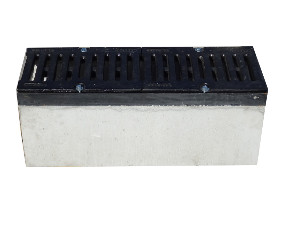

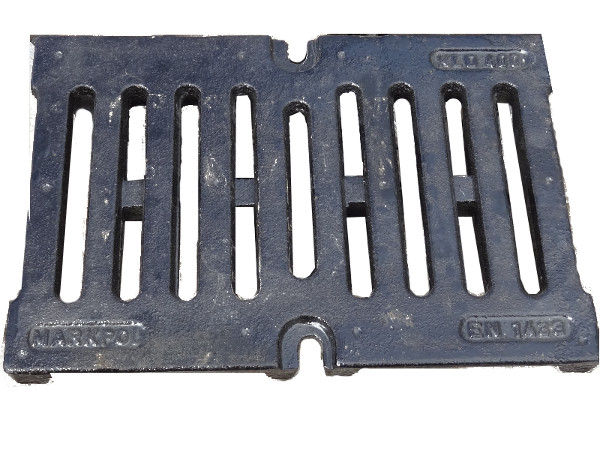

Klasa D400
Jezdnie ulic, ciągi komunikacyjne o dużym natężeniu ruchu, place parkingowe, w tym, dla samochodów ciężarowych, chodniki, hotele, centra handlowe, centra logistyczne, obszary przydomowe, obiekty sportowe.| Odwodnienie klasa D400 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
|---|---|---|---|
 | 660 x 250 x 250 mm 660 x 250 x 150 mm |
|
Pozostałe

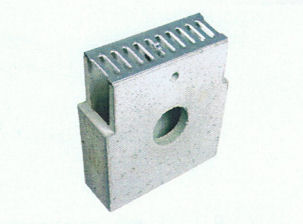

| Studzienka klasa A15 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
|---|---|---|---|
 | 1,5 t | 330 x 130 x 380 mm | blacha ocynkowana |

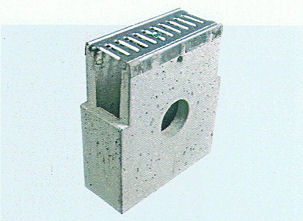

| Studzienka klasa A15 wzmacniana | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 | 1,5 t | 330 x 150 x 430 mm | blacha ocynkowana |

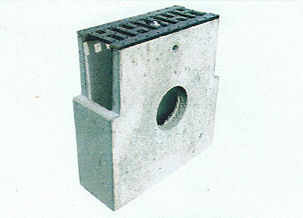

| Studzienka klasa B125 | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 | 12,5 t | 330 x 130 x 380 mm | żeliwo szare |

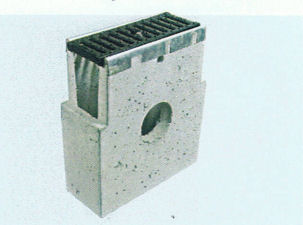

| Studzienka klasa B125 wzmacniana | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 | 12,5 t | 330 x 150 x 430 mm | żeliwo szare |
| Studzienka klasa C250 - 25t - 1000/150/220mm | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 | 25,0 t | 380 x 150 x 220 mm | żeliwo szare |
| Studzienka klasa C250 - 25t - 1000/150/220mm | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 | 25,0 t | 560 x 200 x 550 mm | żeliwo szare |
| Studzienka klasa C250 - 25t - 1000/150/220mm | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
| 25,0 t | 560 x 200 x 450 mm | żeliwo szare |
| Studzienka klasa d400 - 660/250/250mm | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 | 380 x 250 x 550 mm | żeliwo szare | |

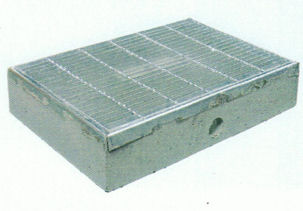

| Wycieraczka | Dopuszczalne obciążenie w tonach | Dostępne wymiary: dł./szer./wys. | Rodzaj pokrywy |
 | - | 650 x 420 x 140 mm | blacha ocynkowana |

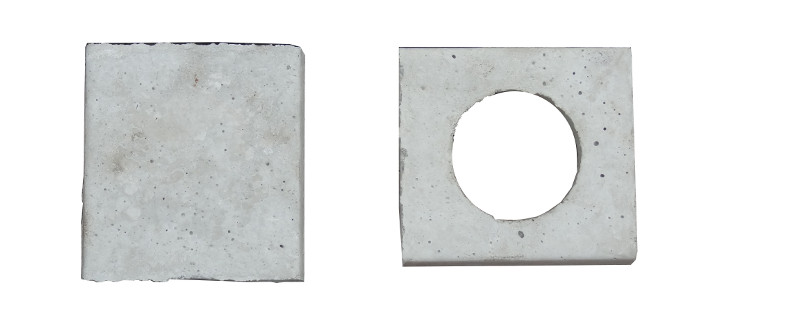

| Zaślepka betonowa | Dostępne wymiary: dł./szer. | ||
 | - | 13 x 12mm 15 x 16mm 15 x 20mm 25 x 25 mm |
Zalety systemu:
- odprowadza nadmiar wód deszczowych
- zapobiega tworzeniu się kałuż,co prowadzi do pottopień
- chroni obiekty budowlane przed wilgocią
Zastosowanie odwodnień liniowych
- tereny budownictwa mieszkalnego
- ścieżki pieszych i rowerzystów
- ogrody, tarasy
- wejścia do budynków
- wjazdy do garaży
- parkingi dla samochodów osobowych i ciężarowych
- place zakładowe, hale produkcyjne, stacje paliw Produkujemy odwodnienia o różnych klasach obciążeniowych od klasy A,15 do d400 dlatego systemy odwodnień Markpol mogą znaleść zastosownie dla klientów indywidualnych jak i inwestorów budowlanych gdzie przewiduje sie wyższe klasy obciążenia.

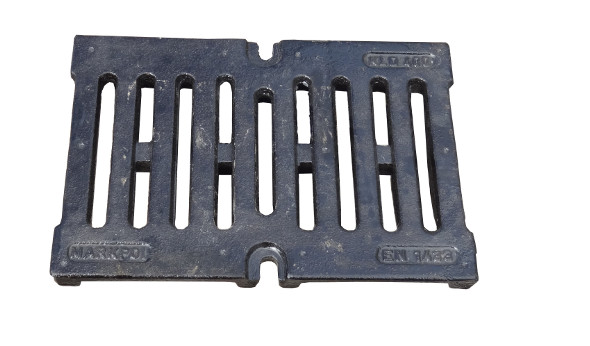

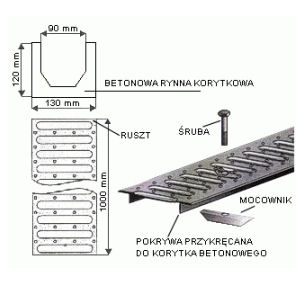

Mocowanie i oznakowanie korytka odwadniającego
Powyższy sposób mocowań jest zgodny z normą PN-EN 1433:2005.
Rodzaj mocowania kanału odwadniającego:
śruby wkręcane w okucia żeliwne (ramki) 6 śrub na 1m w klasie d400
mocowanie na śruby gwarantuje bardzo dobrą współpracę rusztu z korpusem korytka i eliminuje wystąpienie luzów, które mają niejednokrotnie miejsce przy innych rozwiązaniach i są przyczyną wielu uszkodzeń całych systemów odwodnień liniowych.
Śruby stosowane we wszystkich rodzajach mocowań wykonane są z materiału
O podwyższonej wytrzymałości zabezpiecza to przed zerwaniem lub uszkodzeniem śruby
i gwintu.

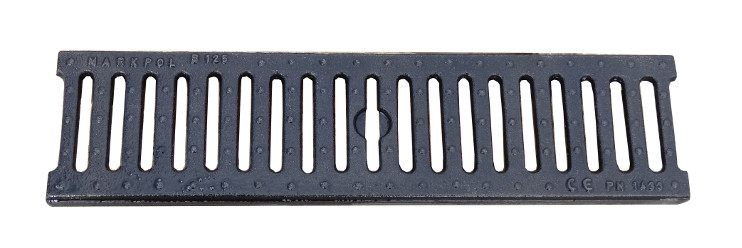

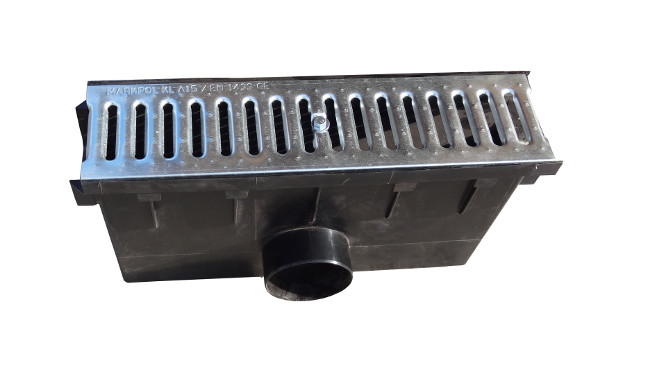

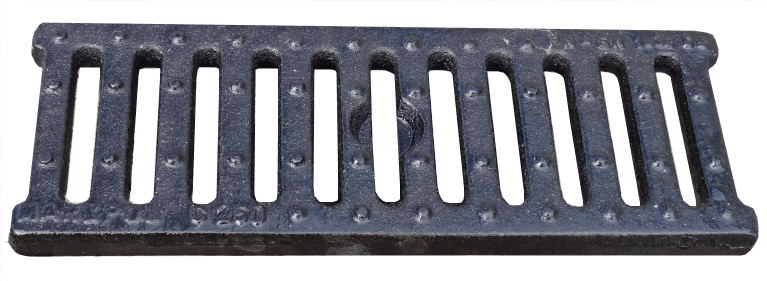

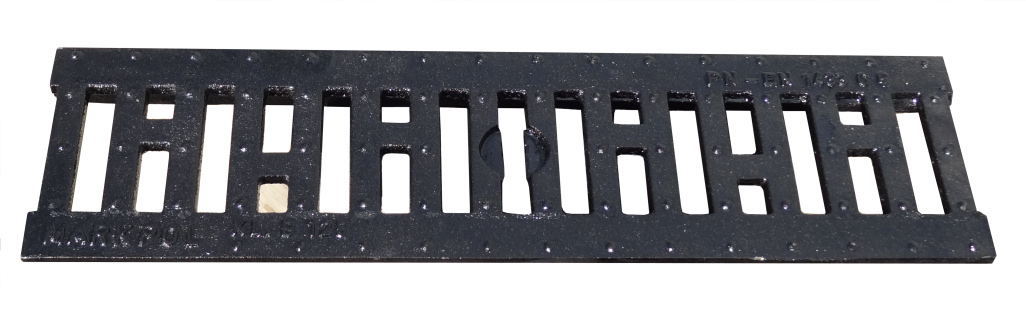

Przykład oznaczenia kratki żeliwnej ocynkowanej do systemów odwodnień liniowych.
Montaż i wbudowywanie systemów odwodnień liniowych betonowych
Każdy element budowlany spełnia w sposób niezawodny swoje zadanie i funkcje Tylko przy jego odpowiednim zastosowaniu i fachowym wbudowaniu tak samo jest Z systemem odwodnień naszej firmy.
Układanie korytek na betonie półsuchym.
W celu uzyskania szczelnego połączenia należy podczas montażu nałożyć zaprawę klejową a po dociśnięciu drugiego korytka nadmiar zaprawy zebrać. Następnie obetonować boki kanałów według rysunków technicznych.
Stosowanie betonu półsuchego pod odwodnienie liniowe umożliwia dokładne i łatwe wypoziomowanie. Beton stosowany do ławy i obetonowania nie może być niższej klasy niż podłoże i nawierzchnia odwodniana.
Poszczególne elementy łączy się ze sobą zaprawami mrozoodpornymi i wodoszczelnymi,
