Odwodnienia liniowe spadkowe o szer. 200 mm

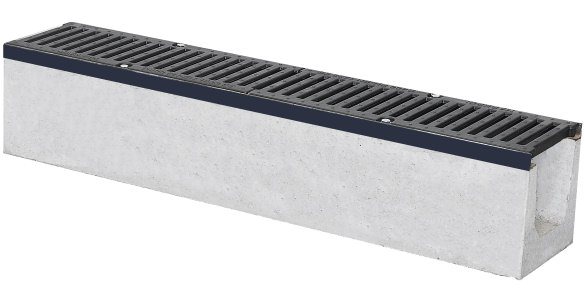

Kanał

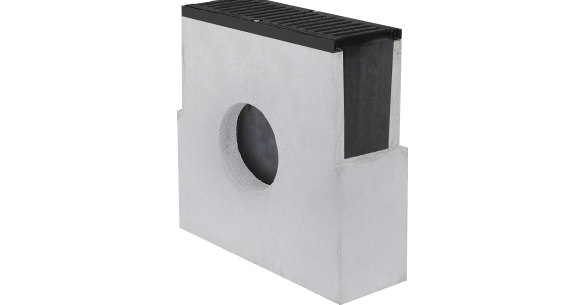

Studzienka

RODZAJE SPADÓW

PRZEKROJE TECHNICZNE



DŁUGOŚĆ ( mm )SZEROKOŚĆ ( mm )WYSOKOŚĆ ( mm )
1000mm200mm300mm



KlasaRodzaj pokrywyWysokość kanałuWymiar studzienki dł./szer./wys.Waga kanału z pokrywą kg Ilość sztuk na palecie Karta produktuDeklaracje
A15Stal ocynkowana
300mm---
-550mm/200mm/550mm--
B125Żeliwo
300mm---
-50mm/200mm/550mm--
C250Żeliwo
300mm---
-550mm/200mm/550mm--
D400Żeliwo
300mm---
-550mm/200mm/550mm--
E600Żeliwo
300mm--- - -
-550mm/200mm/550mm-- - -
Rodzaj zaślepkiRodzaj materiałuSzerokośćWysokość
Zaślepka pełna
beton
blacha ocynkowana
200 mm300 mm
Zaślepka z kroćcem
beton
blacha ocynkowana
200 mm300 mm/ fi110
Otwór w dnie kanału fi 110
Możliwość podpięcia z spodu

Kanał szer. 200mm A15 - E600 Spadowy opis techniczny:

KANAŁ SZER. 200MM A15 - E600 SPADOWY OPIS TECHNICZNY: MIEJSCE ZASTOSOWANIA I ZDJĘCIA PRODUKTU

Kanał A15:
Spód kanału: korytko z betonu C30/C45 klasy E600 ze stalowym okuciem krawędzi, zbrojone .
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału
Ruszt: kratka żeliwna B125 D400 E600
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości.
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5%
PN-EN 1433:2005:A15

  • obszary ruchu pieszego oraz rowerowego

Kanał B125:
Spód kanału: korytko z betonu C30/C45 klasy E600 ze stalowym okuciem krawędzi, zbrojone.
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: Kratka żeliwna B125.
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6 , całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości.
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5 %
PN-EN 1433:2005:B125

  • obszary dla aut osobowych , parkingi podziemne.

Kanał C250:
Spód kanału: korytko z betonu C30/C45 klasy E600 ze stalowym okuciem krawędzi, zbrojone.
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: Kratka żeliwna C250
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych ,połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6 , całość zatopiona w betonie C35-45. tworząc żelbet o bardzo wysokiej wytrzymałości.
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5 %
PN-EN 1433:2005:C250

  • obszary dla aut dostawczych lekkich ciężarowych , pobocza ulic.

Kanał D400:
Spód kanału: korytko z betonu C30/C45 klasy E600 ze stalowym okuciem krawędzi, zbrojone.
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału
Ruszt: Kratka żeliwna D400
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych ,połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych , obudowanych prętami żebrowanymi Fi 6 , całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości. długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5 %
PN-EN 1433:2005:D400

  • jezdnie ulic, ciągi komunikacyjne o dużym natężeniu ruchu, place parkingowe,

Kanał E600:
Spód kanału: korytko z betonu C30/C45 klasy E600 ze stalowym okuciem krawędzi, zbrojone.
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału
Ruszt: Kratka żeliwna E600
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych ,połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych , obudowanych prętami żebrowanymi Fi 6 , całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości.
Długość spadu: 20m + możliwość przedłużenia o kolejne montując studzienkę.
Nachylenie spadu: 0,5 %
PN-EN 1433:2005:E600

  • Obszary przemysłowe o dużym natężeniu ruchu oraz wysokim obciążeniu

Odwodnienia liniowe betonowe

Odwodnienia liniowe

betonowe

ODWODNIENIA LINIOWE

Stosowanie odwodnień liniowych pozwala na kontrolowane zbieranie wody z powierzchni ziemi utwardzonych różnymi materiałami trwałymi (beton, kostka brukowa itp.). Różne klasy obciążeń pozwalają na stosowanie odwodnień w rozmaitych miejscach w strefie ruchu pieszego i rowerowego, na obszarach zielonych, przy wjazdach do parkingów w strefach przemysłowych. Klasy obciążeń informują nas o możliwości zastosowania danego rusztu, kratki i pokrywy w określonych miejscach. Klasa A15 to ciężar dopuszczalny 15,0 KN, B125 to 12,5 KN, C 250 to 25,0 KN. W oparciu o normy PN-EN 1433 zastosowanie klas obciążeń wygląda następująco: A15 – drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe. B125 – drogi dla samochodów osobowych, parkingi, strefy ruchu pieszego. C250 - parkingi, pobocza, ulice, place przeładunkowe. D400 - drogi, parkingi dla wszystkich pojazdów, place rozładunkowe dla hurtowni np. budowlanych.


zobacz ofertę

Odwodnienia liniowe

z tworzyw sztucznych

Jesteśmy również producentem odwodnienia liniowego z tworzywa sztucznego. ze względu na swoje zalety, m.in. mała gęstość, odporność na korozję oraz niezbyt wysokie koszty wykonania znalazły zastosowanie w wielu gałęziach przemysłu . Materiał z którego są wykonane sprawia że są estetyczne i lekkie, co ułatwia montaż i transport. charakteryzuje się dużą odpornością na różnego rodzaju agresywne substancje chemiczne zawarte w ściekach np. szpitali, pralni, zakładów chemicznych. Kanały odwadniające wykonane z tworzyw stosuje się wszędzie tam gdzie są wymagane podwyższone wymogi sanitarne. Najczęściej stosowane na zewnątrz budynków m.in. wzdłuż krawędzi, na parkingach, ogrodach czy tarasach. Posiadają dużą odporność na działanie czynników atmosferycznych i chemiczną na działanie kwasów, zasad i soli oraz rozpuszczalników organicznych.








zobacz ofertę
odwodnienia betonowe
Odwodnienie liniowe

Odwodnienia liniowe

polimerobetonowe

Kanały polimerobetonowe wyprodukowane są z ulepszonej mieszanki poliestrowej, żywicy i kruszywa kwarcowego. Polimerobeton jest nowoczesnym produktem wysoce mechanicznie i chemicznie odpornym. Ze względu na swoje właściwości polimerobeton jest o wiele bardziej odporny od betonu tradycyjnego.




zobacz ofertę

Profil

Działalności



Firma Markpol na polskim rynku budowlanym działa od 1989 roku. W początkowej fazie działalności gama produktowa obejmowała kostkę brukową oraz galanteriębetonową taką jak ażury, obrzeża, płytki betonowe, gazony, palisady oraz cieki wodne. Obecnie specjalnością firmy Marpol są systemy odwodnień liniowych wykonywane z betonu, polimerobetonu oraz tworzyw sztucznych. Klasy odwodnień betonowych prezentują się w zakresie od A15 do F900, znów klasy odwodnień z tworzyw sztucznych zawarte są w przedziale A15 do C250. Wszystkie materiały używane w produkcji systemów odwodnień liniowych są zgodne z normą europejską PN-EN 1433:2005. Odwodnienia liniowe zapewniają szybkie i skuteczne odprowadzenie wody i substancji płynnych z różnych powierzchni użytkowych. Kanały odwadniające firmy Markpol znajdują zastosowanie w wielu inwestycjach zarówno przeznaczonych dla klientów indywidualnych o mniejszym natężeniu obciążeń jak i klientów biznesowych posiadających zakłady produkcyjne, stacje benzynowe, wielkopowierzchniowe parkingi, place budowlane i inne obiekty infrastruktury budowlanej nastawionej na dużą częstotliwość użytkowania. Stale zwiększające się potrzeby rynku zainicjowały proces produkcji odwodnień wykonywanych z polimerobetonu. Tym samym Markpol w swojej ofercie posiada najwyższe jakościowo systemy odwodnień liniowych, przeznaczonych do stosowania w miejscach narażonych na niebezpieczne substancje chemiczne, skrajne warunki atmosferyczne.
