odwodnienia plastikowe

Odwodnienia liniowe o szer. 200 mm

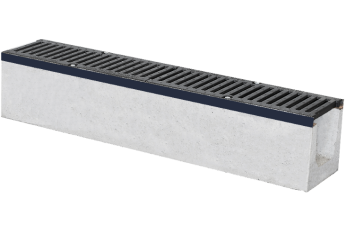

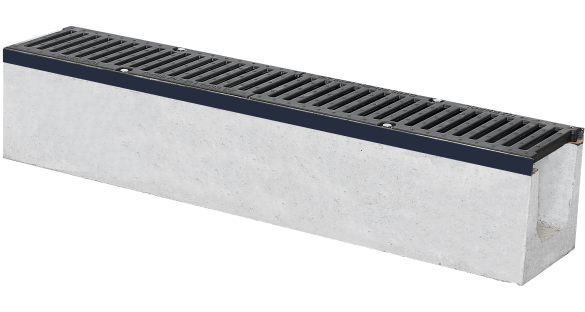

Odwodnienie betonowe z pokrywą żeliwna klasa C250

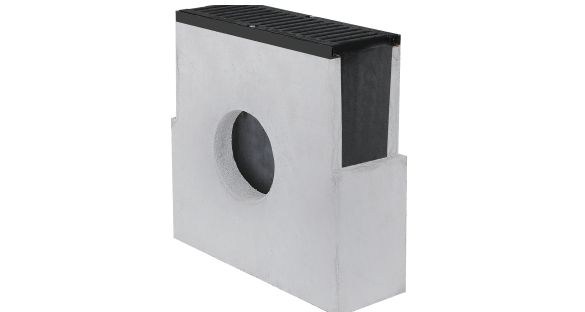

Studzienka betonowa z pokrywą żeliwna klasa C250

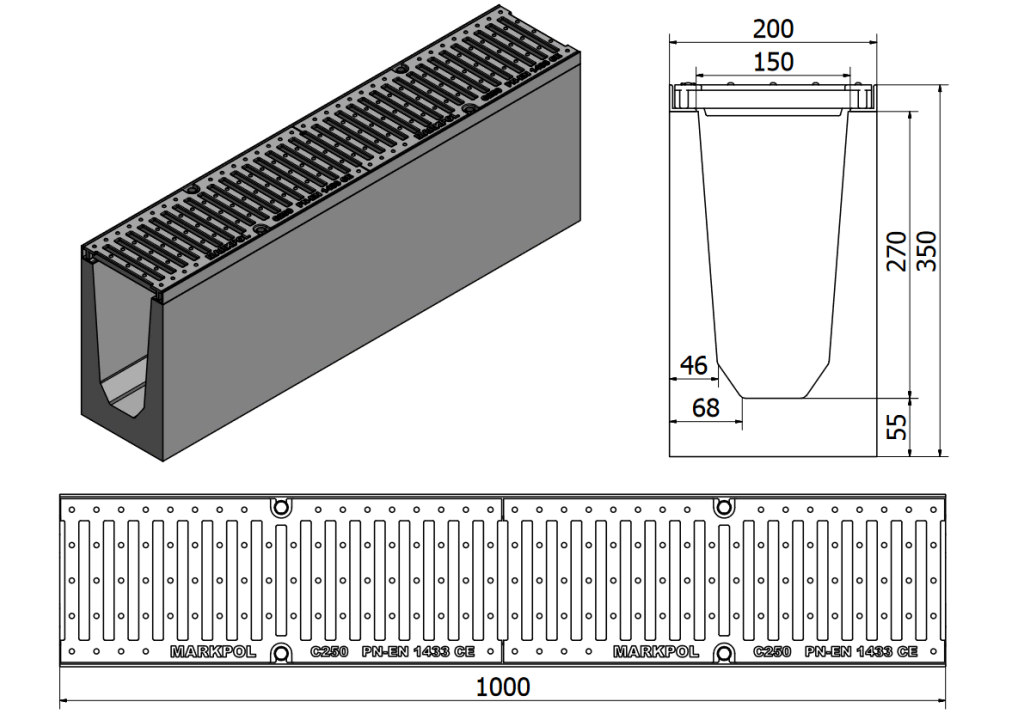

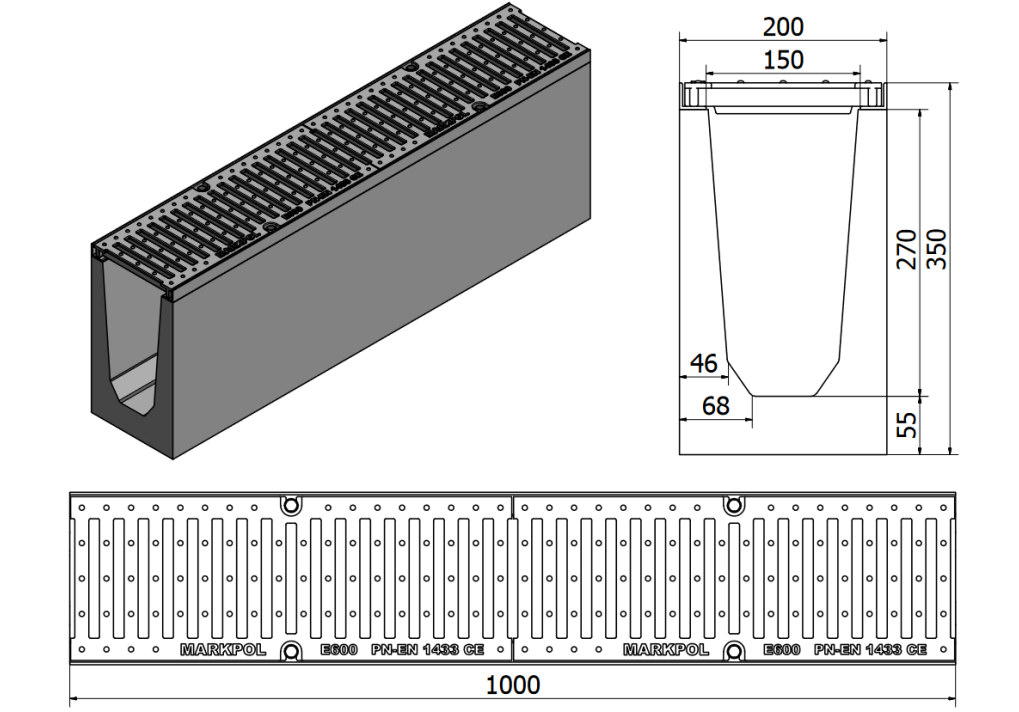

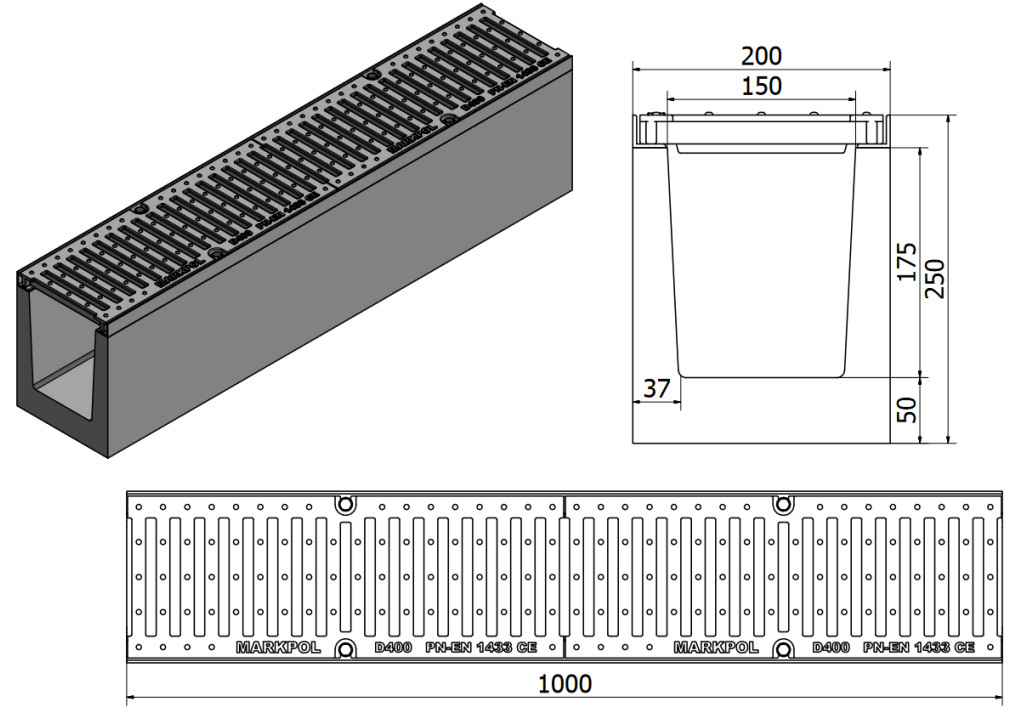

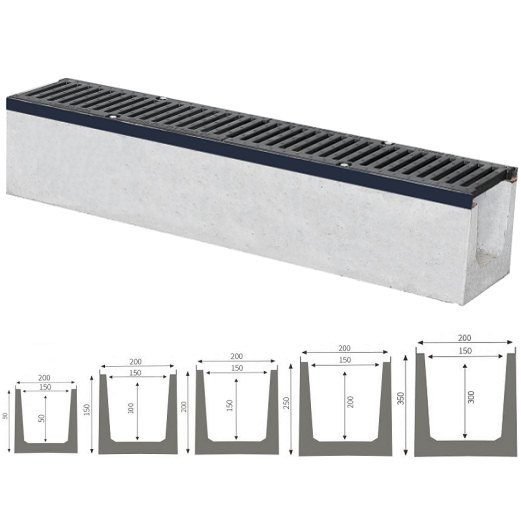

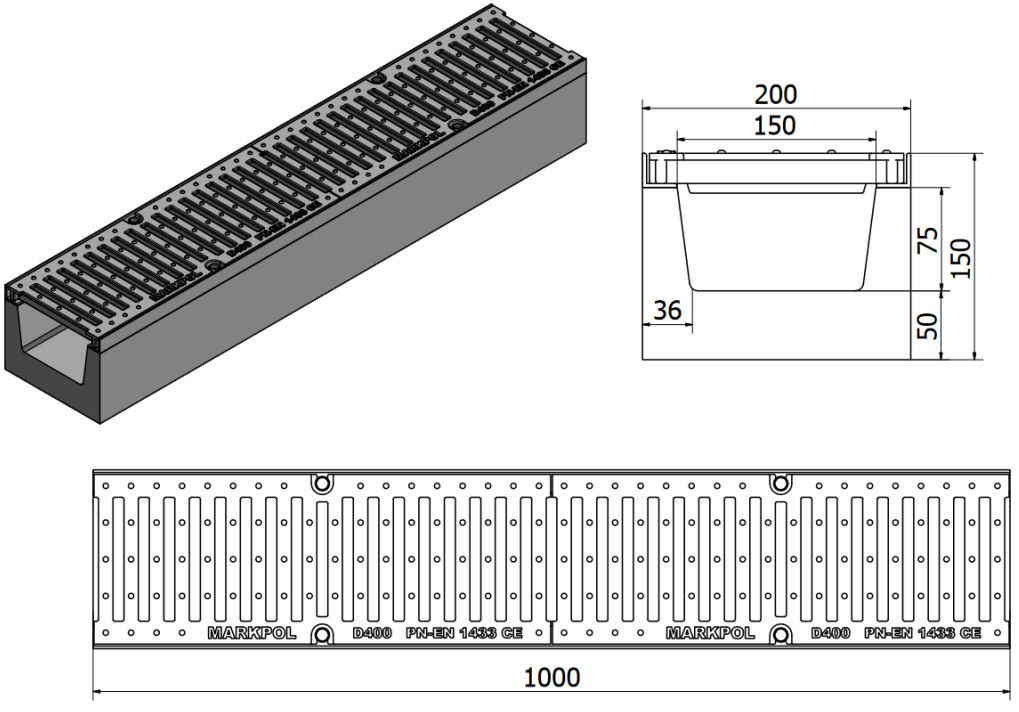

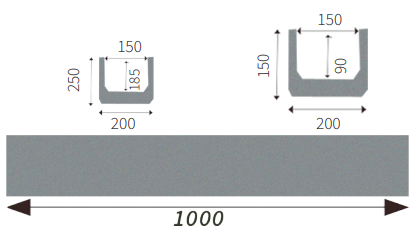

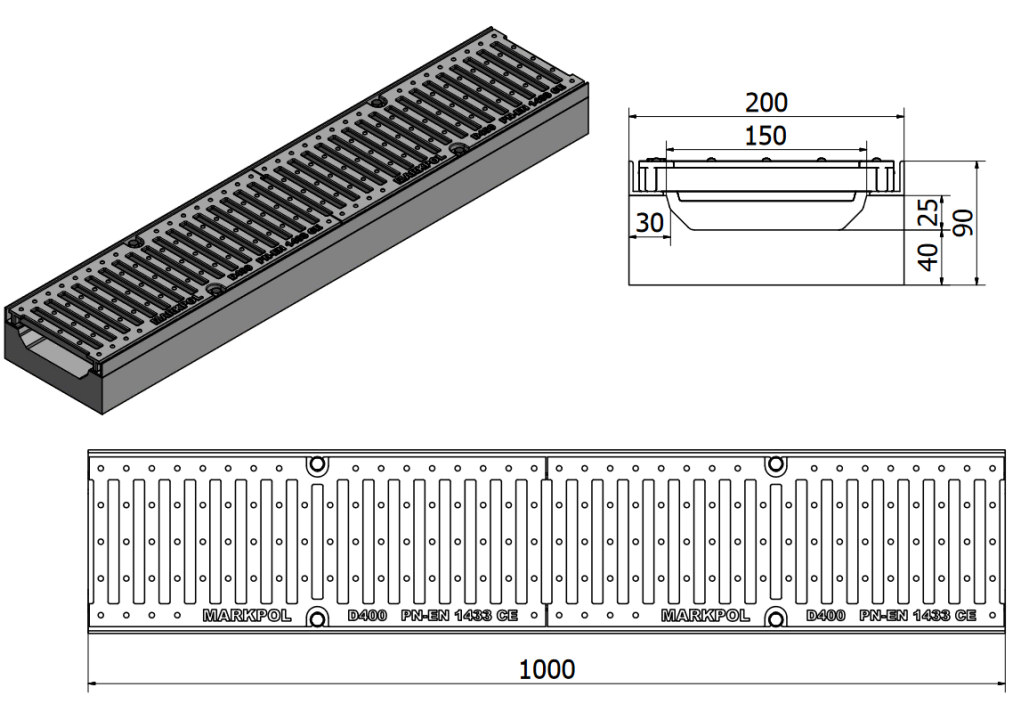

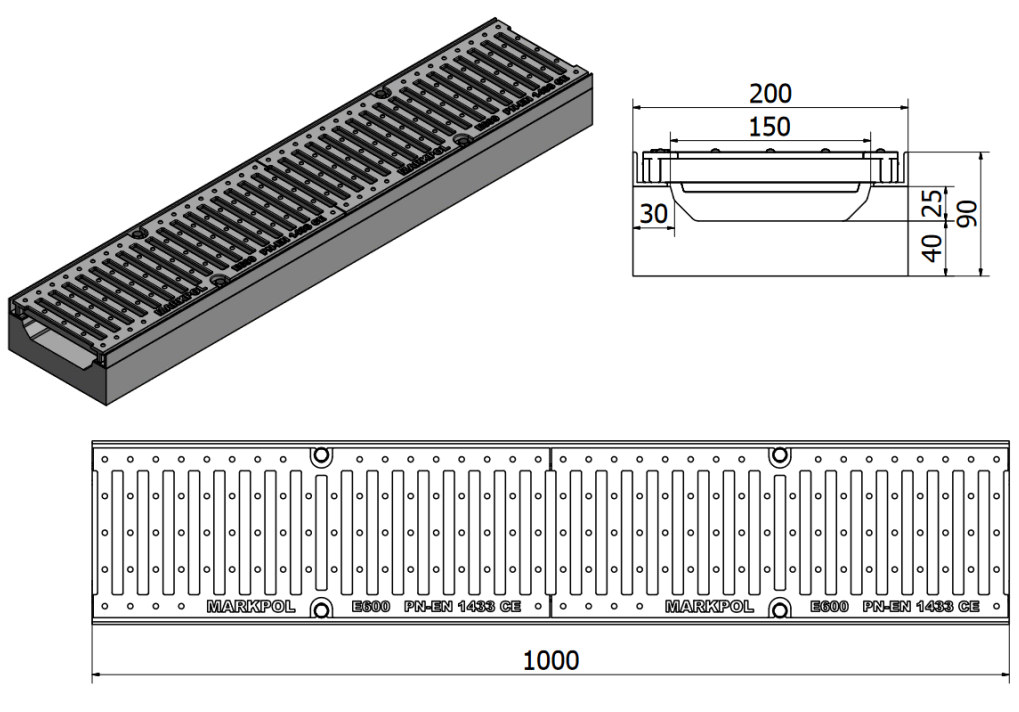

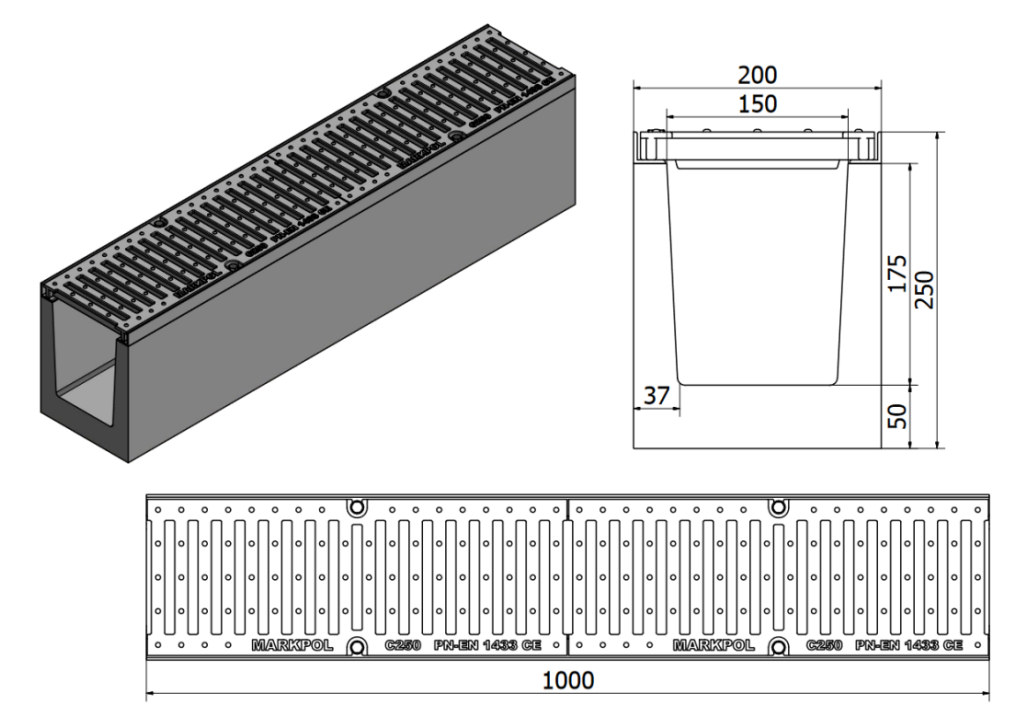

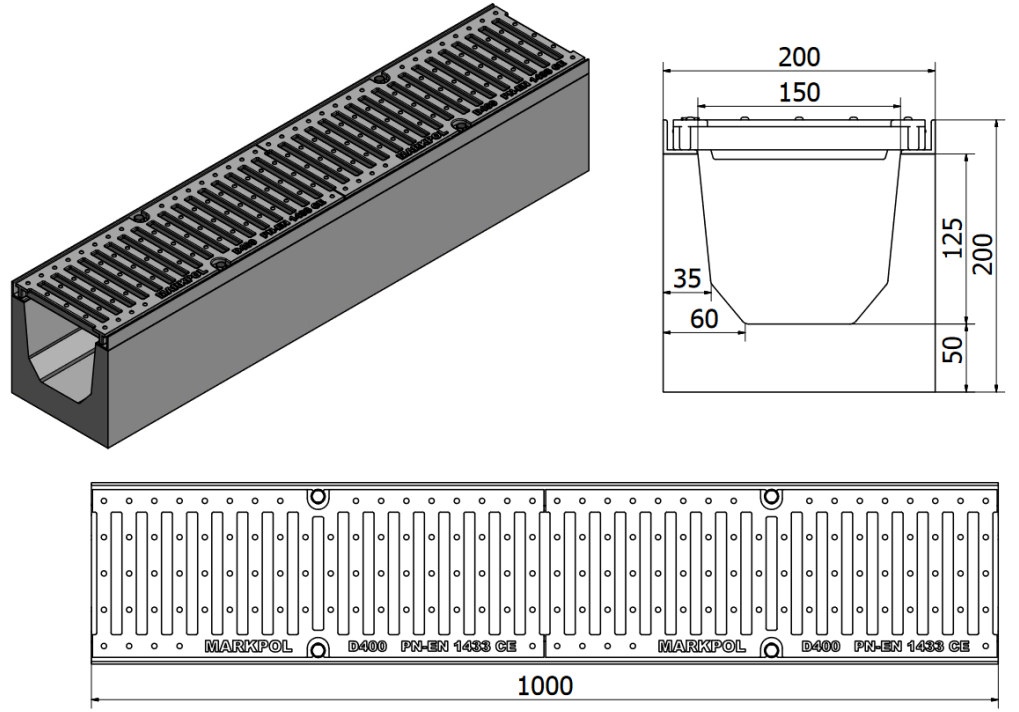

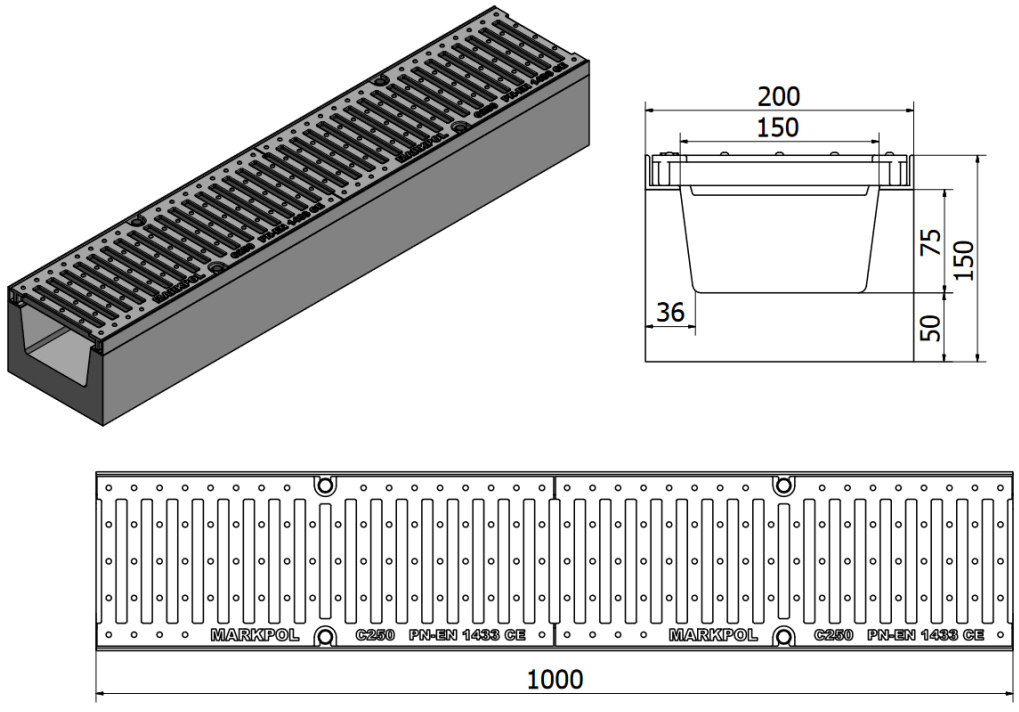

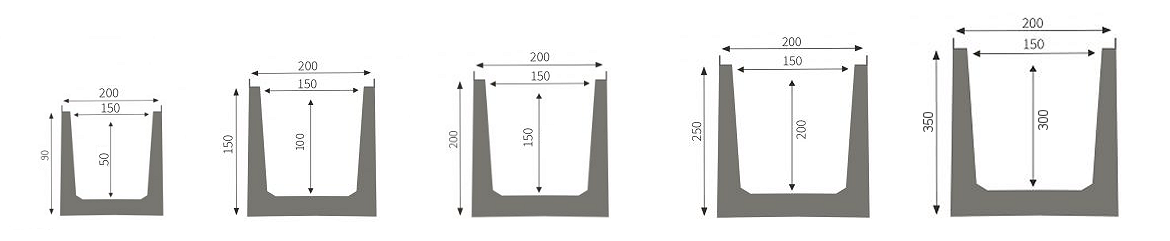

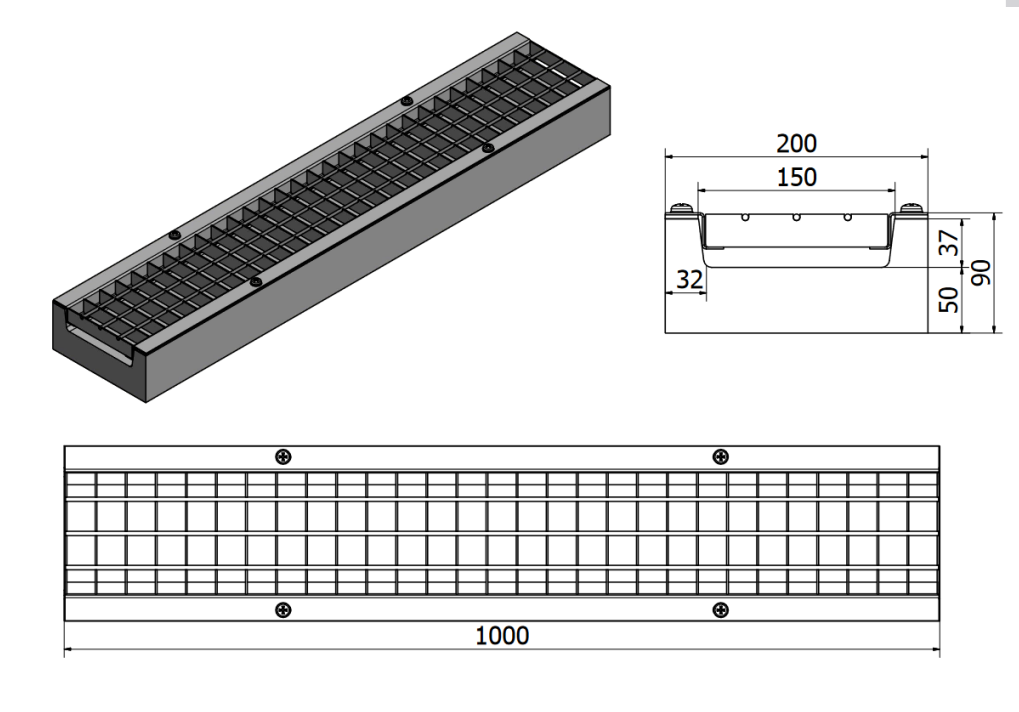

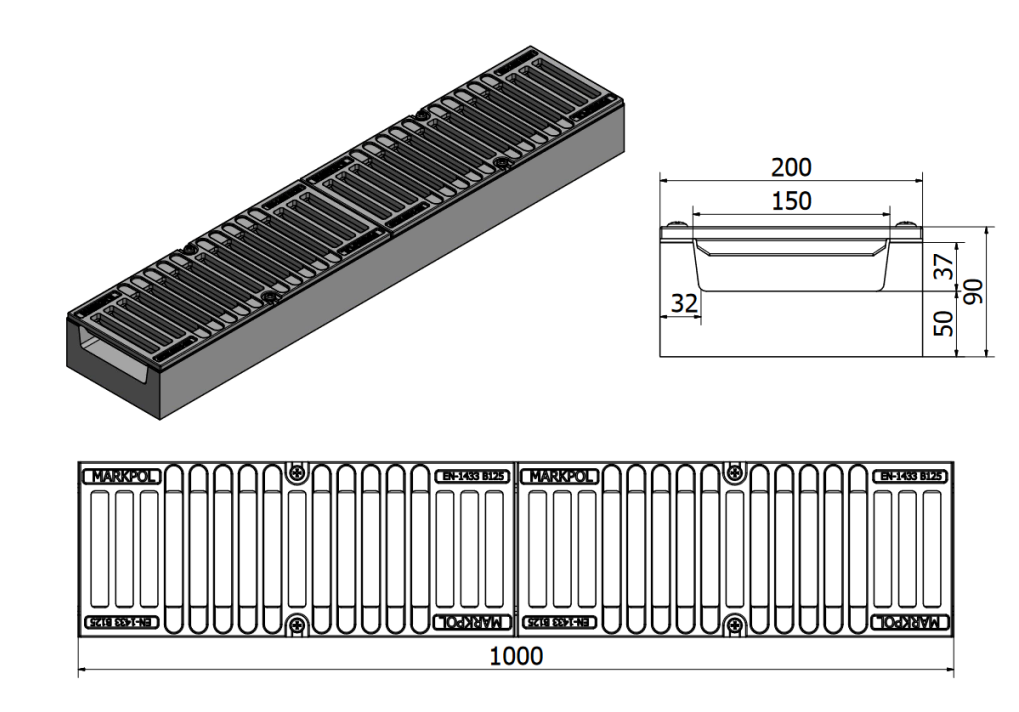

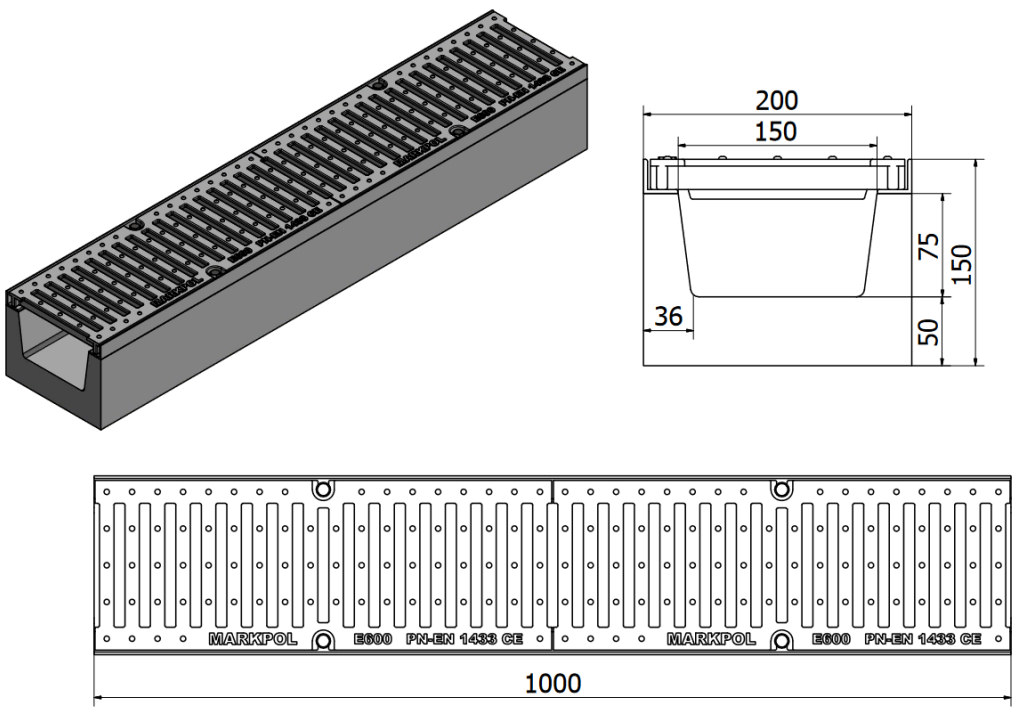

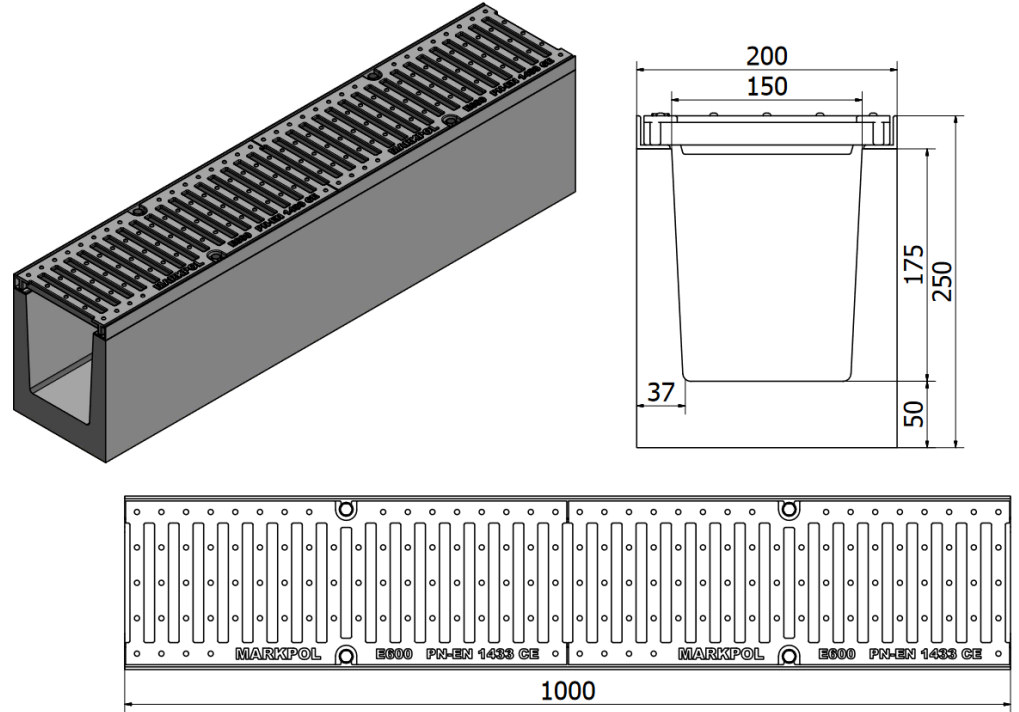

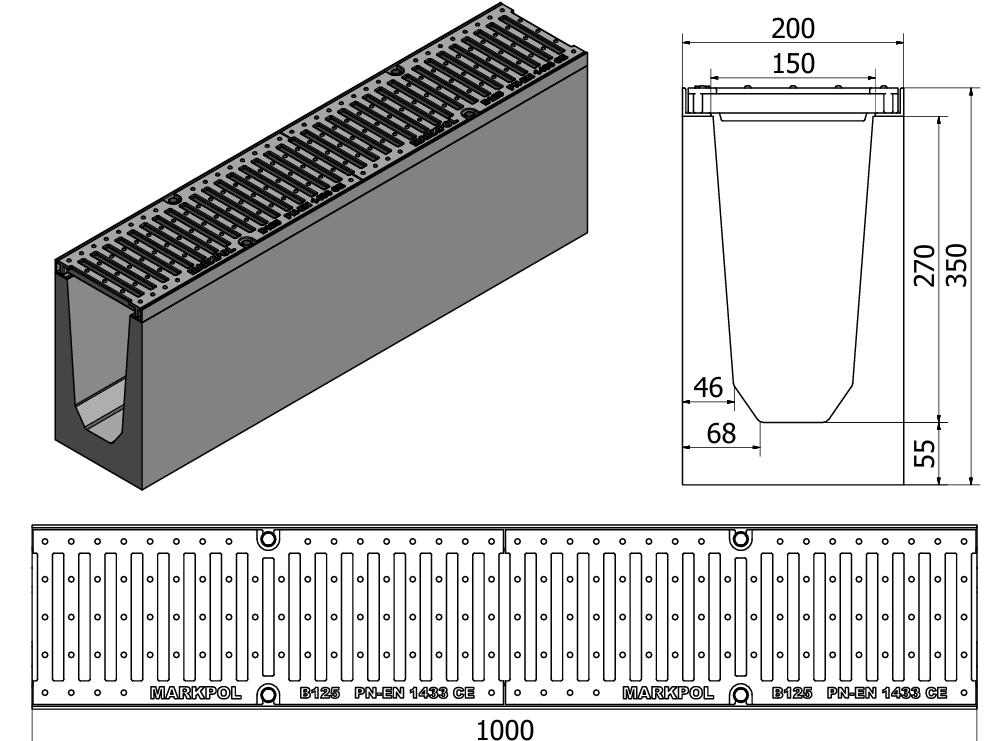

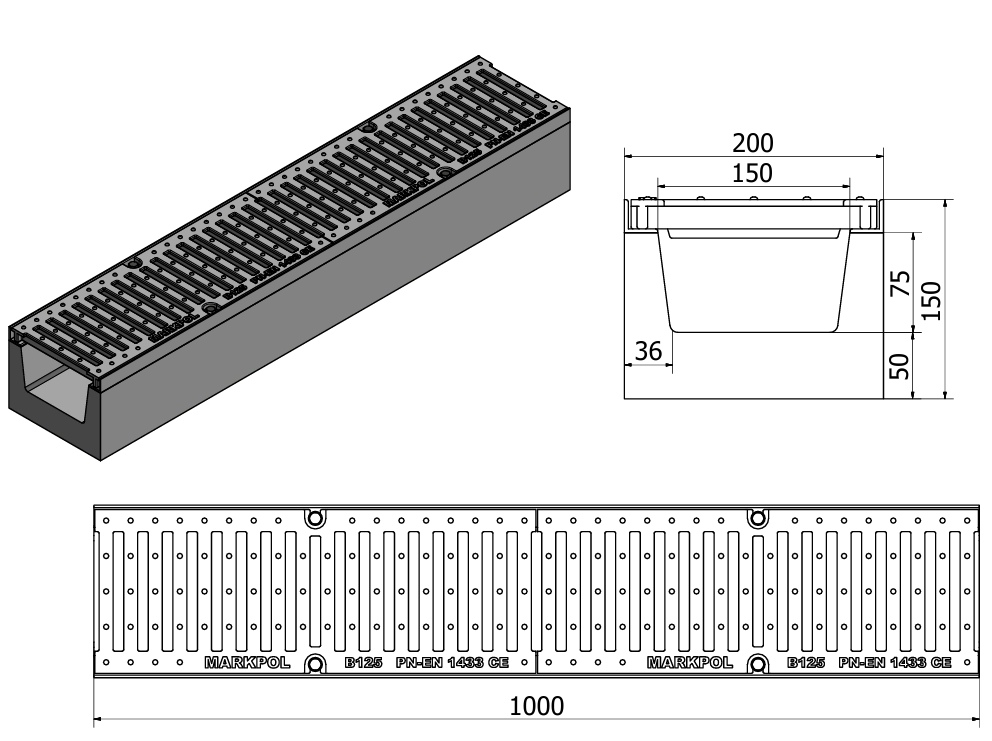

PRZEKROJE TECHNICZNE ODWODNIENIA LINIOWEGO

DŁUGOŚĆ ( mm )SZEROKOŚĆ ( mm )WYSOKOŚĆ ( mm )
1000mm200mm90/ 150/ 200/ 250/ 350mm

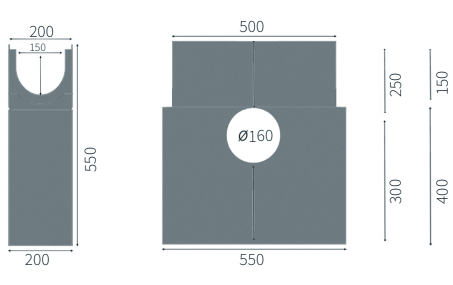

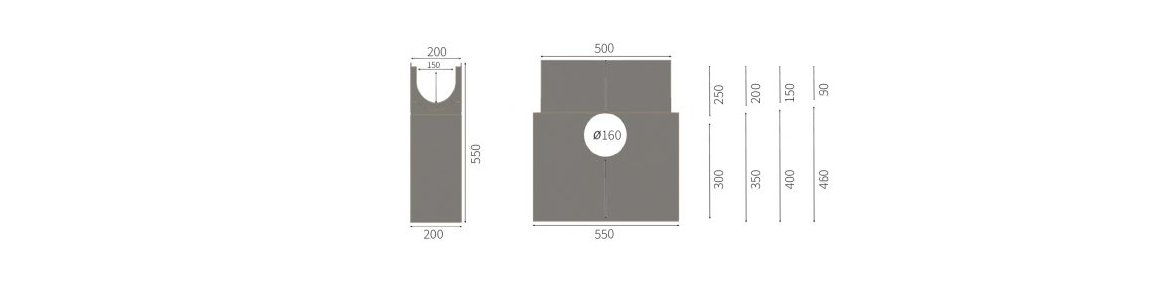

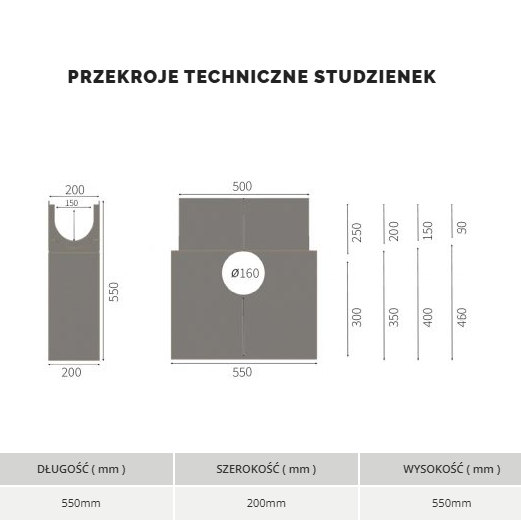

PRZEKROJE TECHNICZNE STUDZIENEK

DŁUGOŚĆ ( mm )SZEROKOŚĆ ( mm )WYSOKOŚĆ ( mm )
550mm200mm550mm

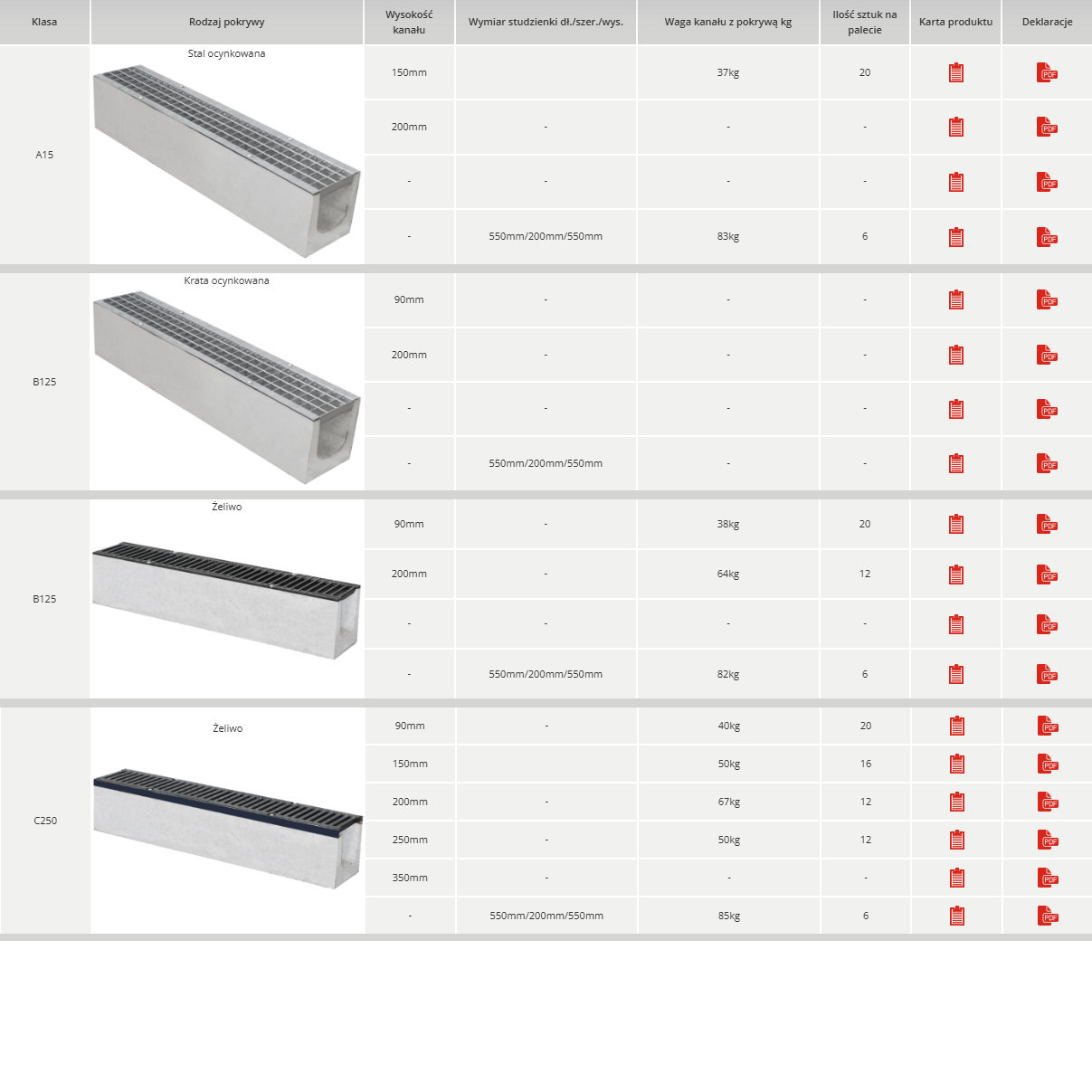

Klasa Rodzaj pokrywyWysokość kanału Wymiar studzienki dł./szer./wys.Waga kanału z pokrywą kg Ilość sztuk na palecie Karta produktu Deklaracje
A15Stal ocynkowana
150mm 37kg 20
200mm -- -
250mm -56kg12
- 550mm/200mm/550mm83kg6
B125Krata ocynkowana
90mm - --
200mm - --
250mm ---
- 550mm/200mm/550mm--

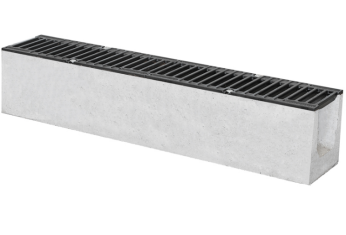

B125Żeliwo
90mm - 38kg20
200mm - 64kg12
250mm -68kg12
- 550mm/200mm/550mm82kg6

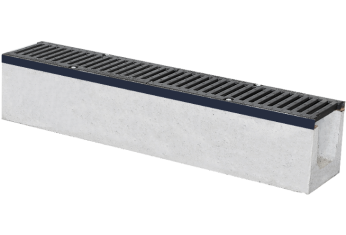

C250Żeliwo
90mm - 40kg20
150mm 50kg16
200mm - 67kg12
250mm -50kg12
350mm ---
- 550mm/200mm/550mm85kg6

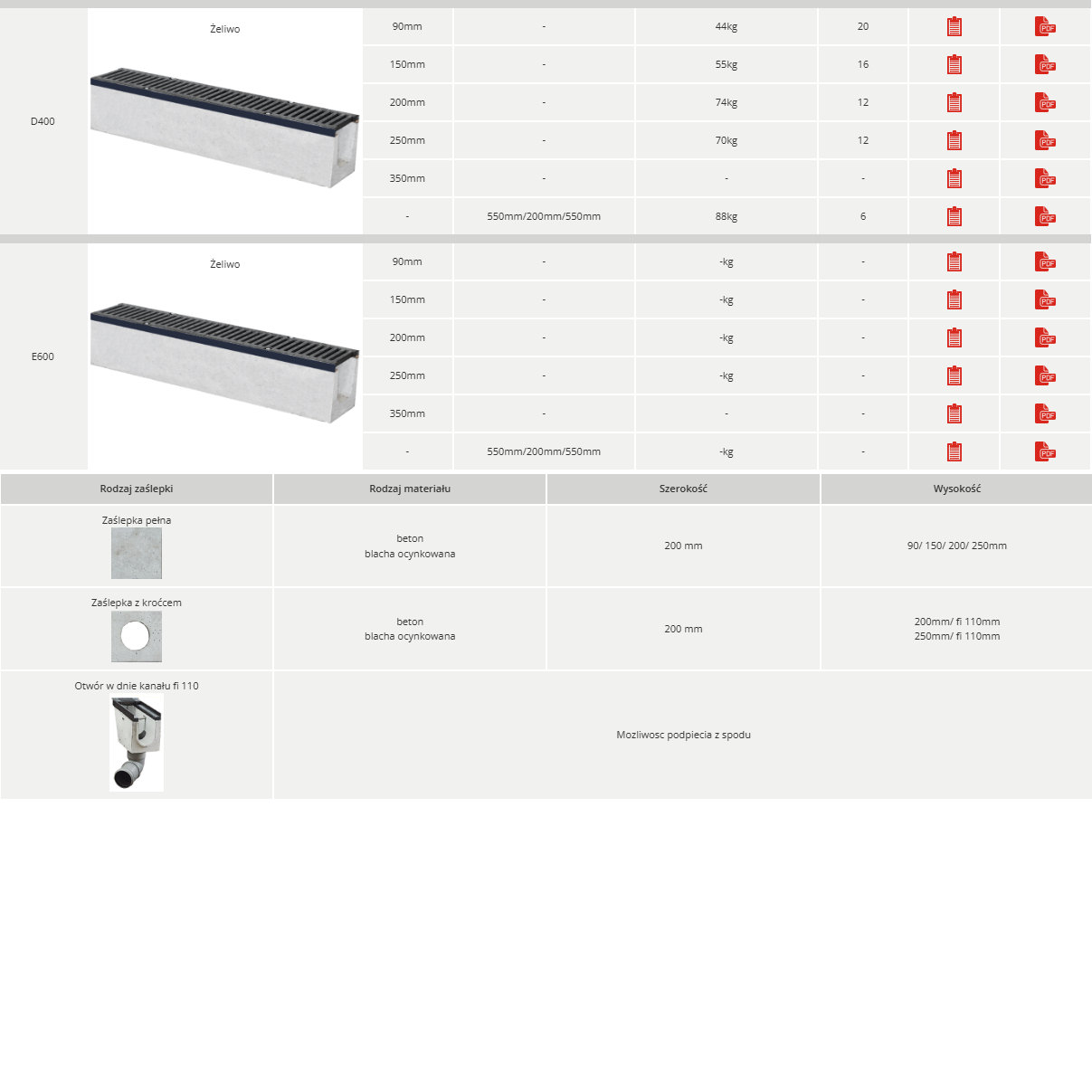

D400Żeliwo
90mm - 44kg20
150mm -55kg16
200mm - 74kg12
250mm -70kg12
350mm ---
- 550mm/200mm/550mm88kg6
E600Żeliwo
90mm - -kg-
150mm --kg-
200mm - -kg-
250mm --kg-
350mm ---
- 550mm/200mm/550mm-kg-
Rodzaj zaślepkiRodzaj materiałuSzerokośćWysokość
Zaślepka pełna
beton
blacha ocynkowana
200 mm90/ 150/ 200/ 250mm
Zaślepka z kroćcem
beton
blacha ocynkowana
200 mm 200mm/ fi 110mm
250mm/ fi 110mm
Otwór w dnie kanału fi 110
Mozliwosc podpiecia z spodu

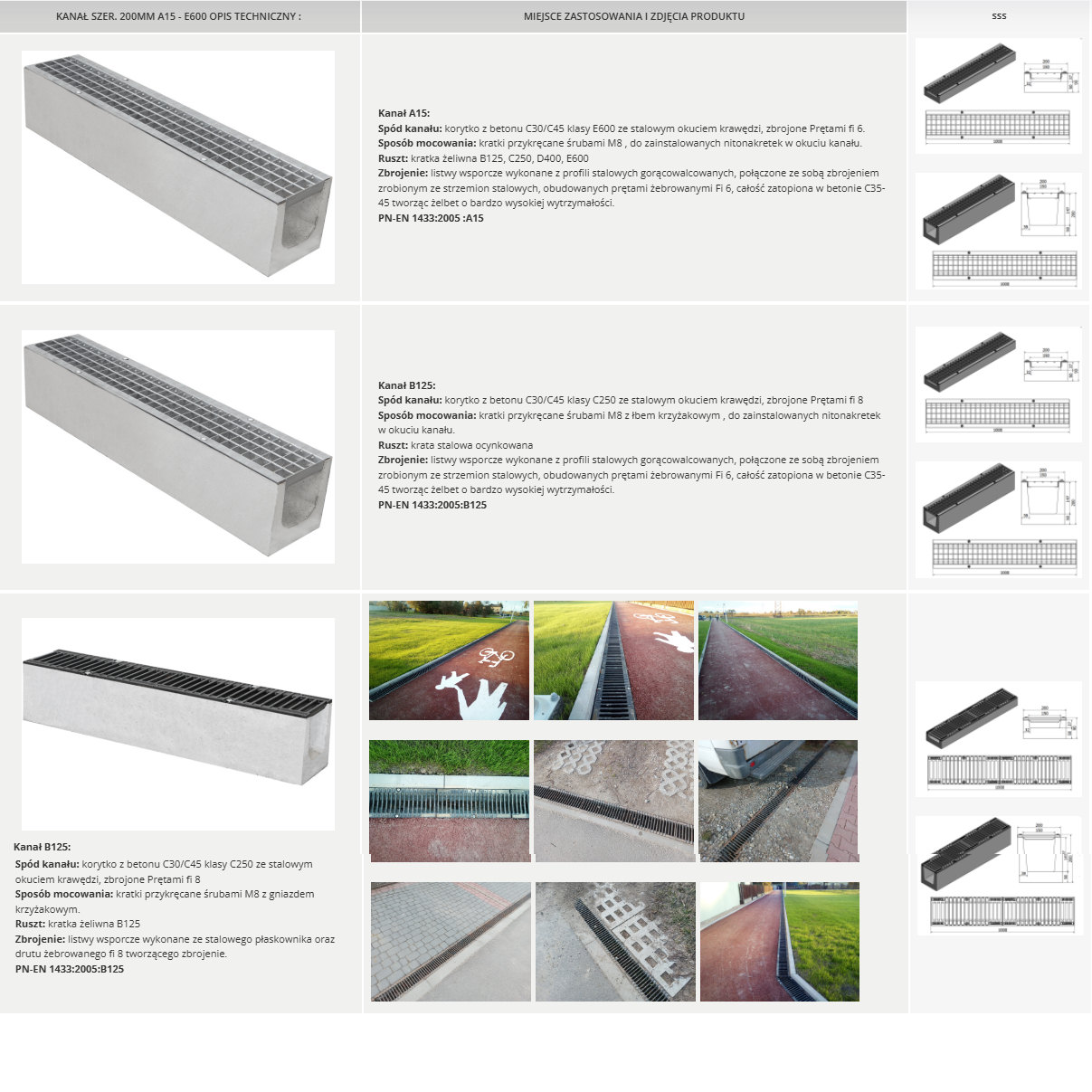

Kanał szer. 200mm A15 - E600 opis techniczny:

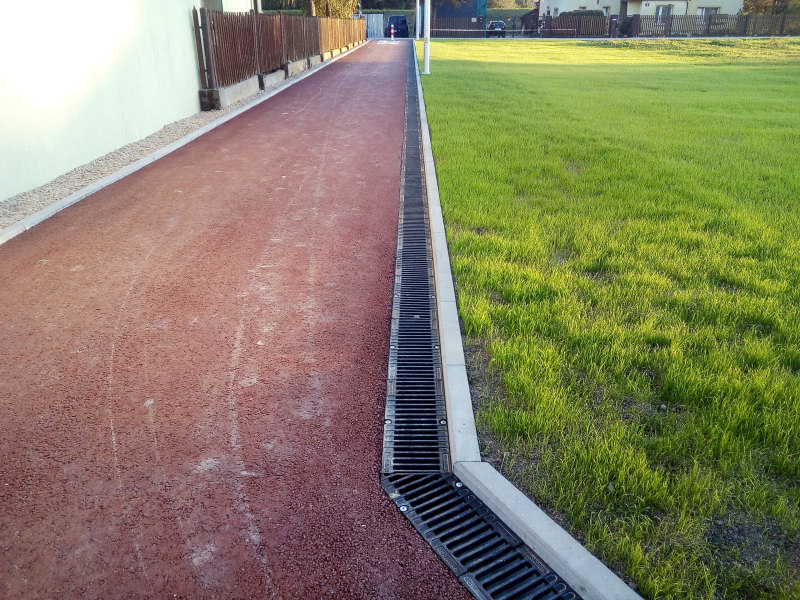

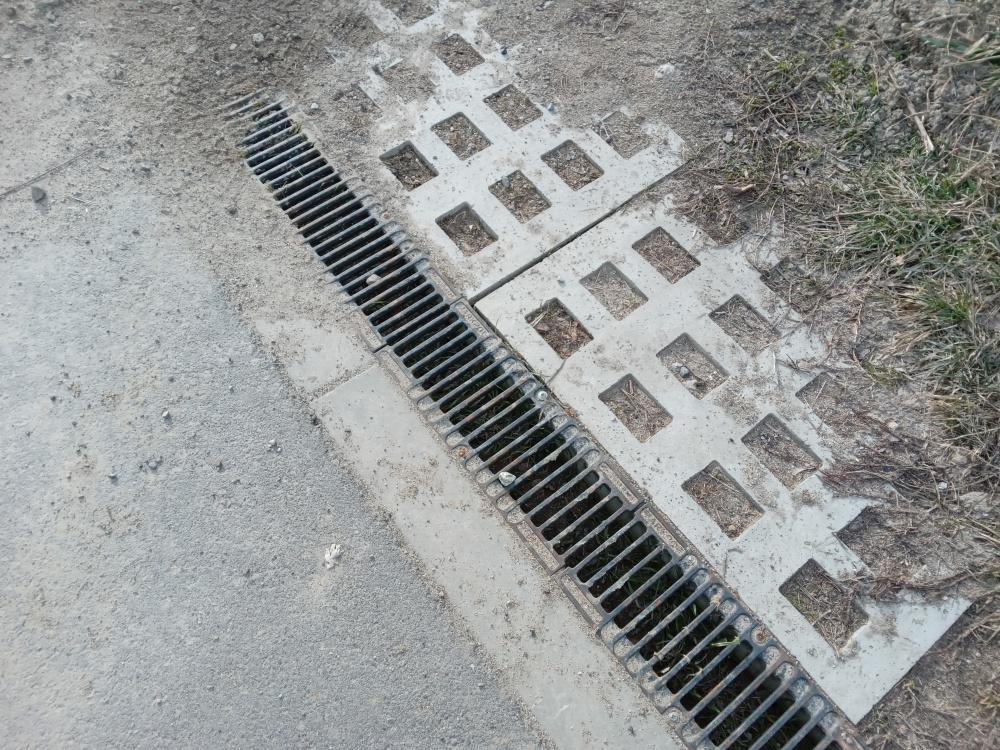

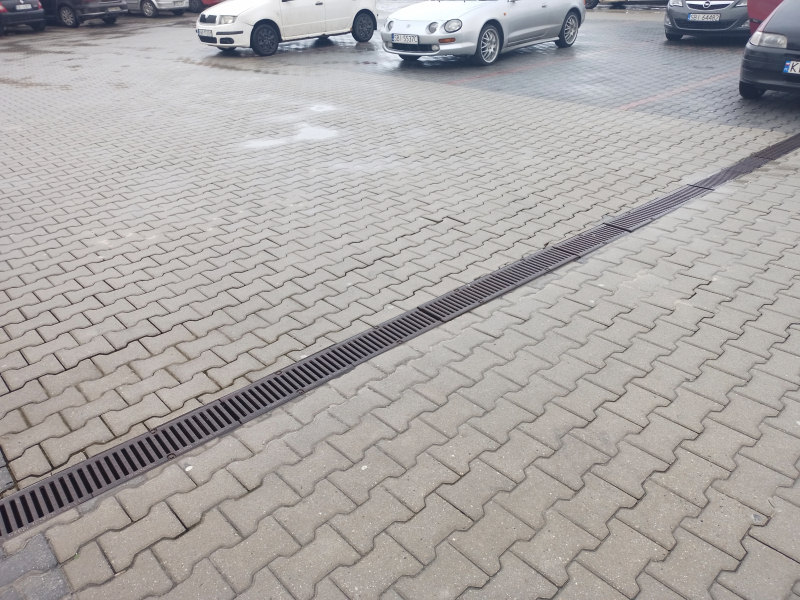

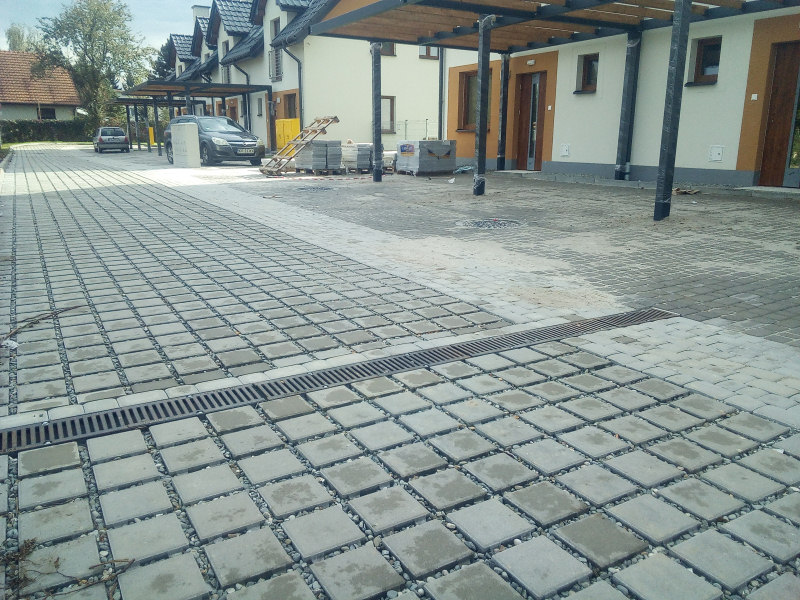

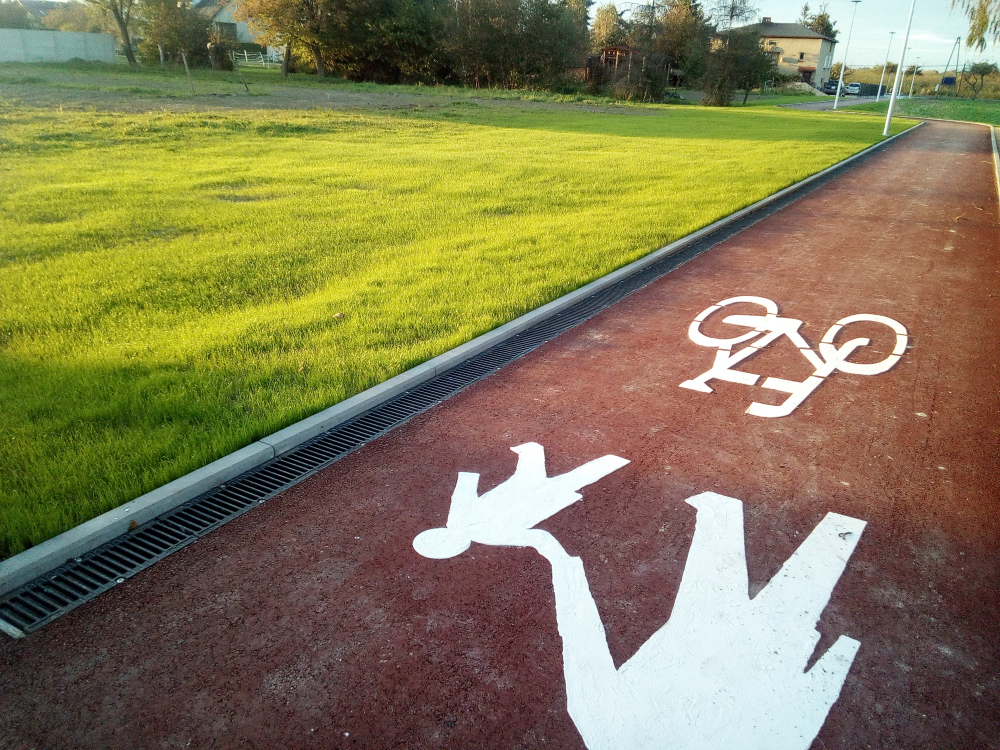

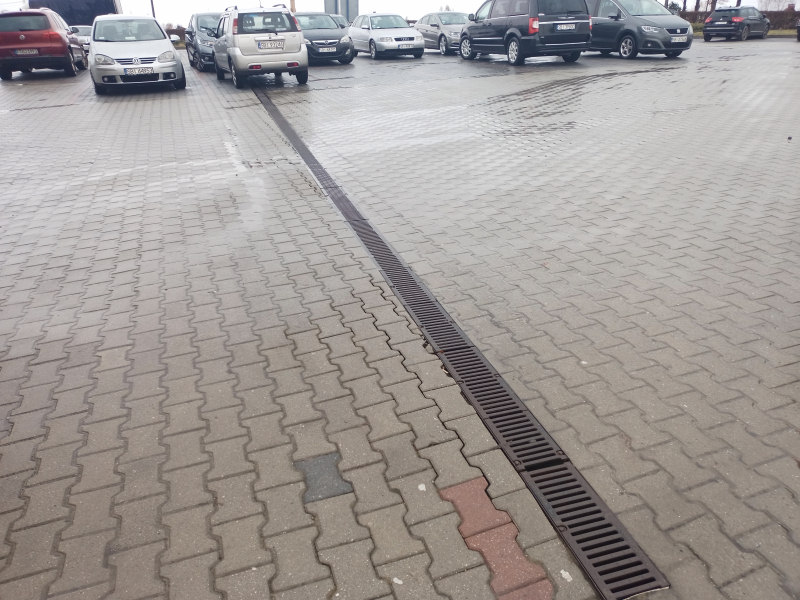

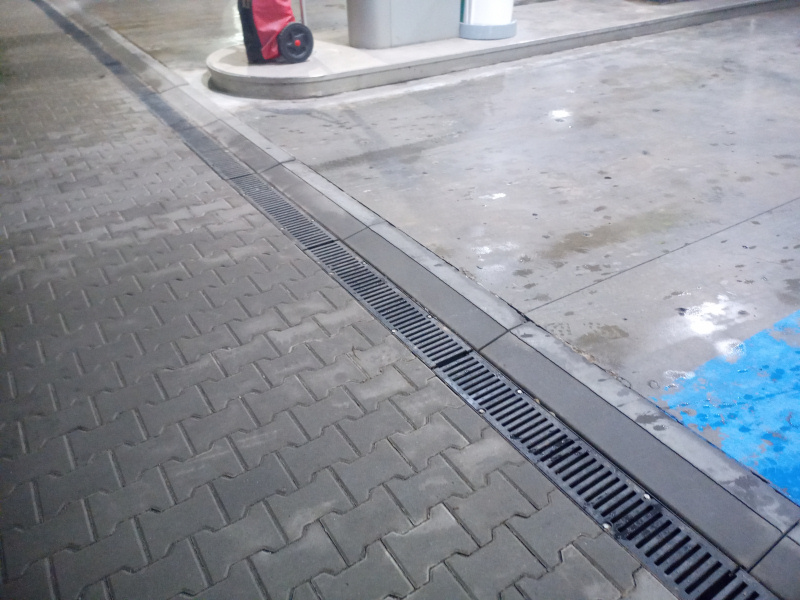

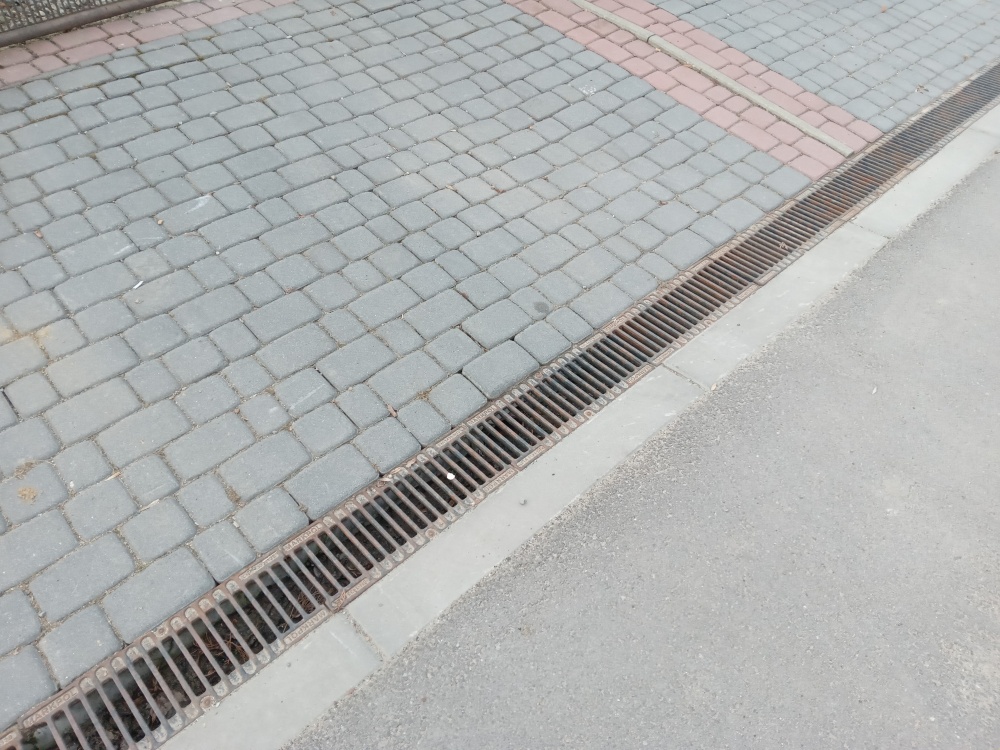

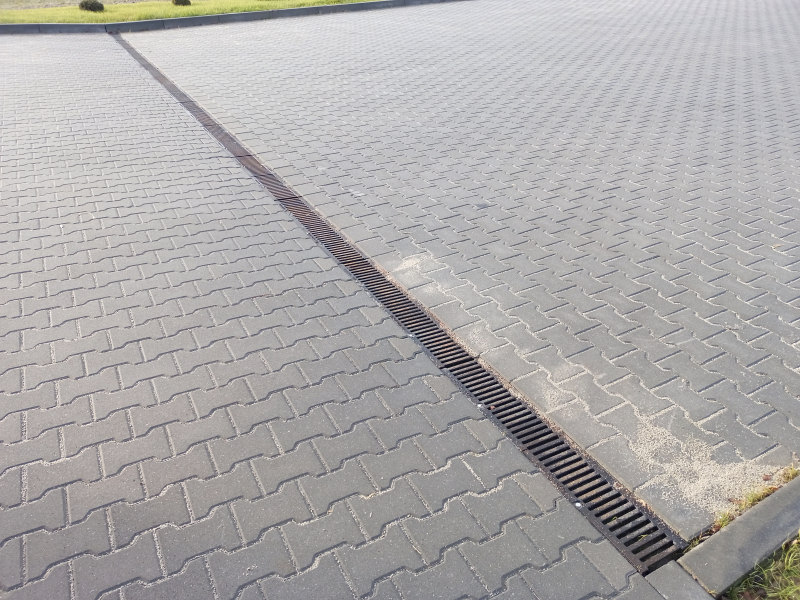

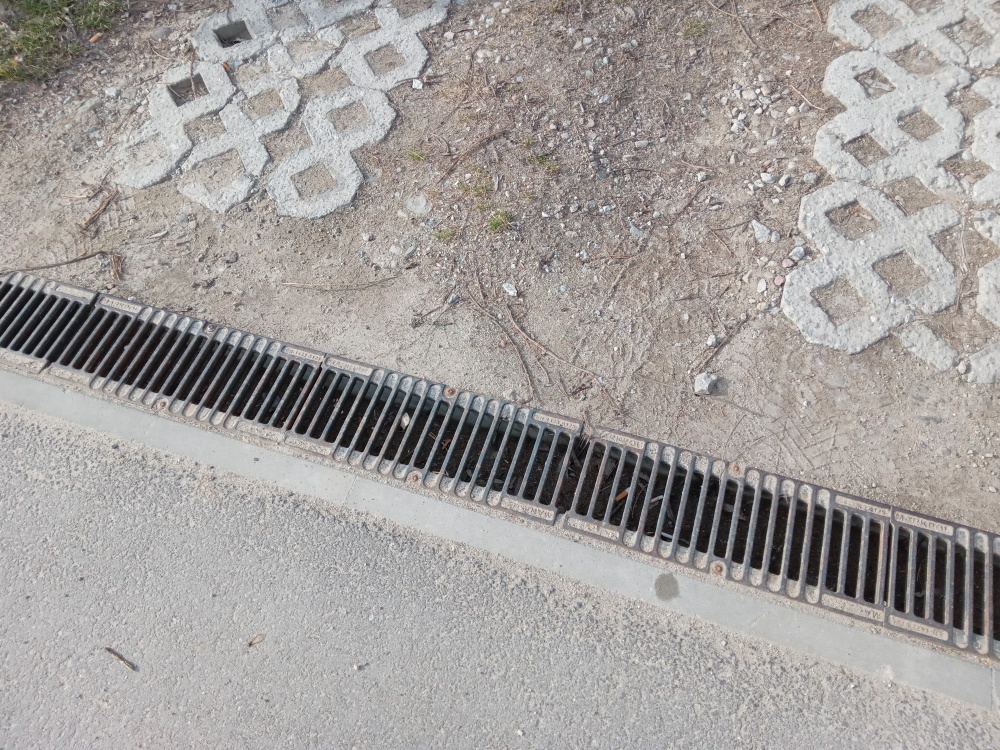

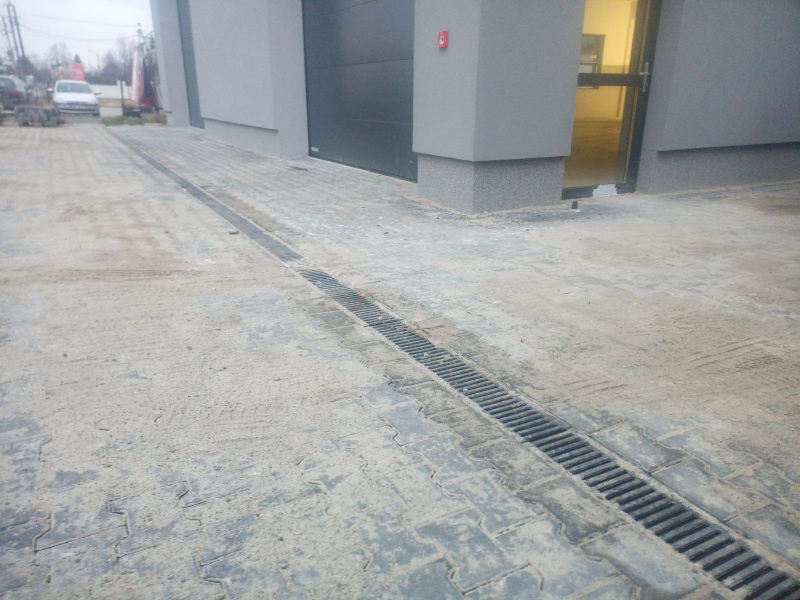

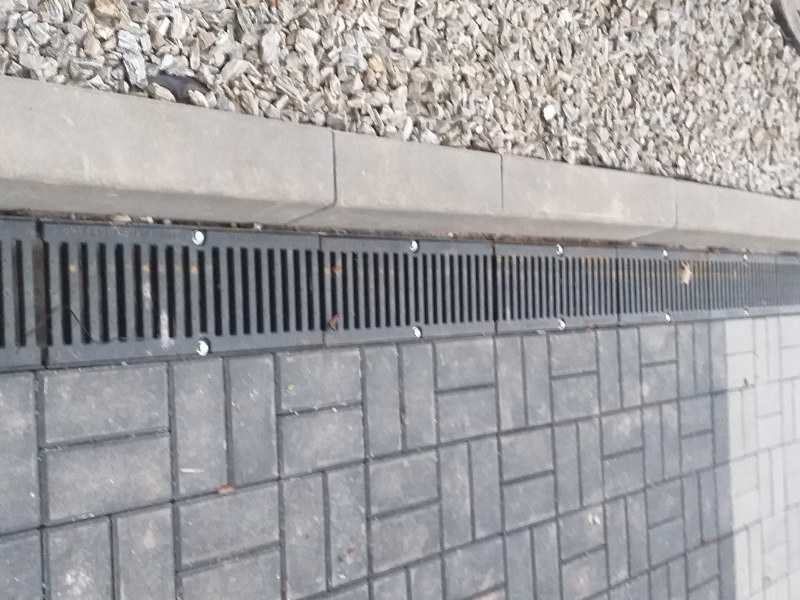

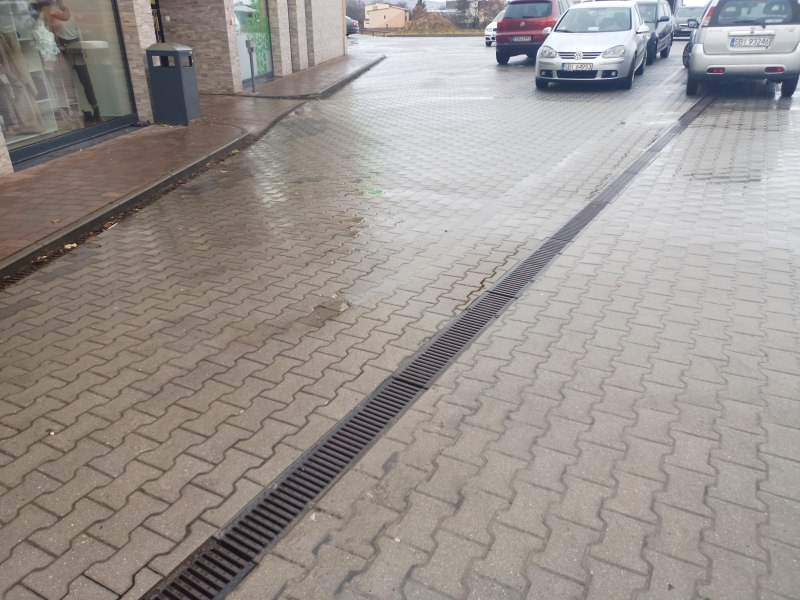

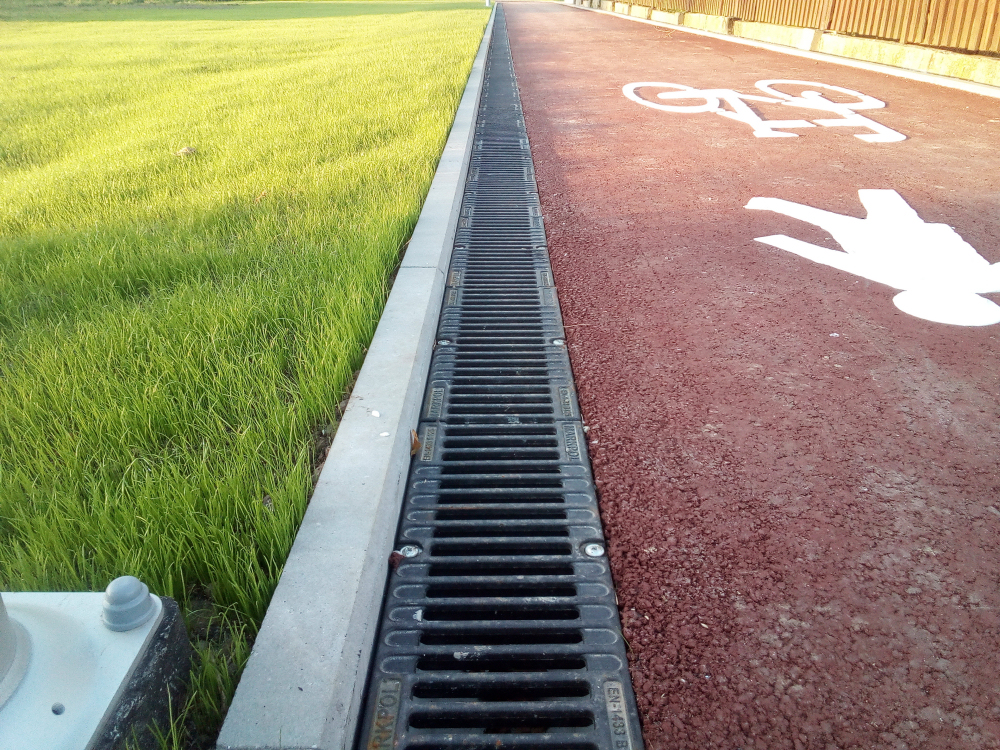

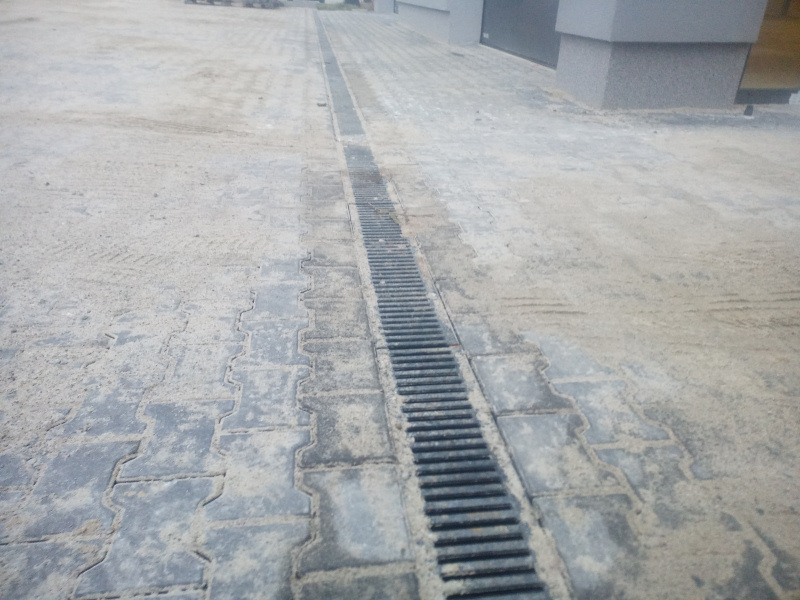

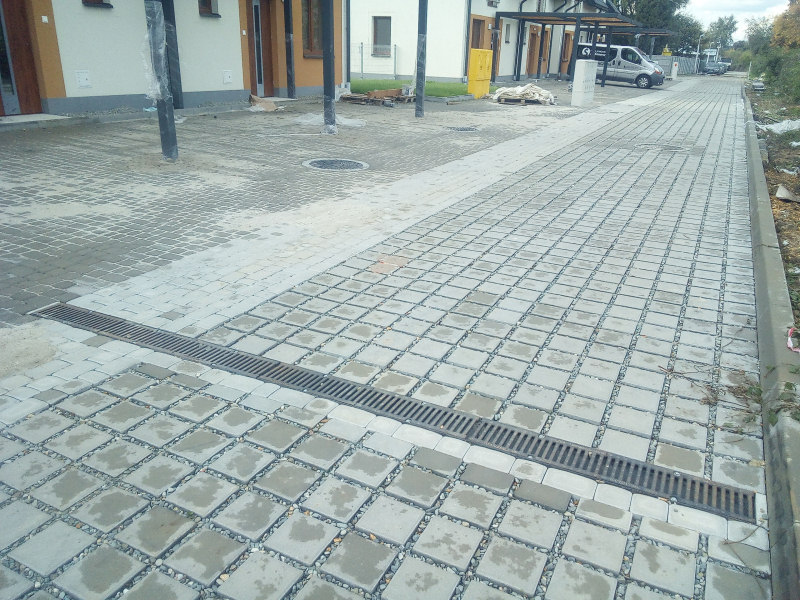

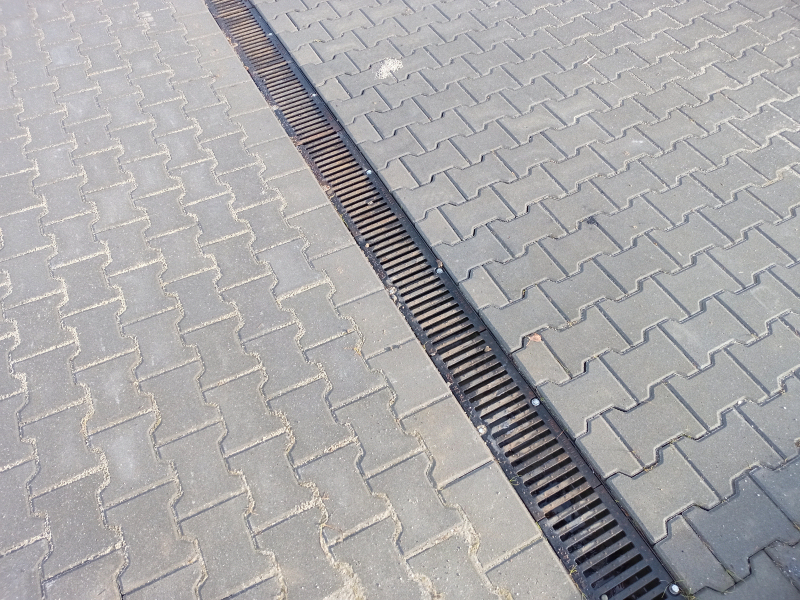

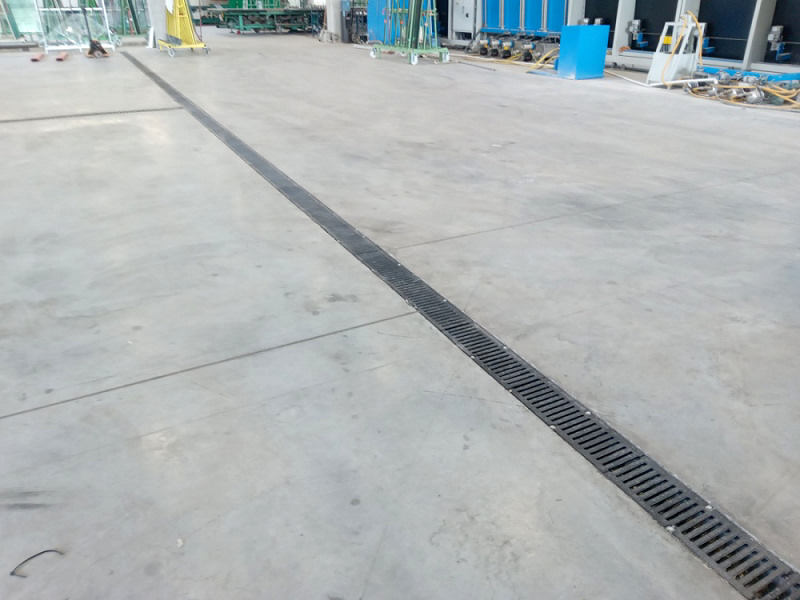

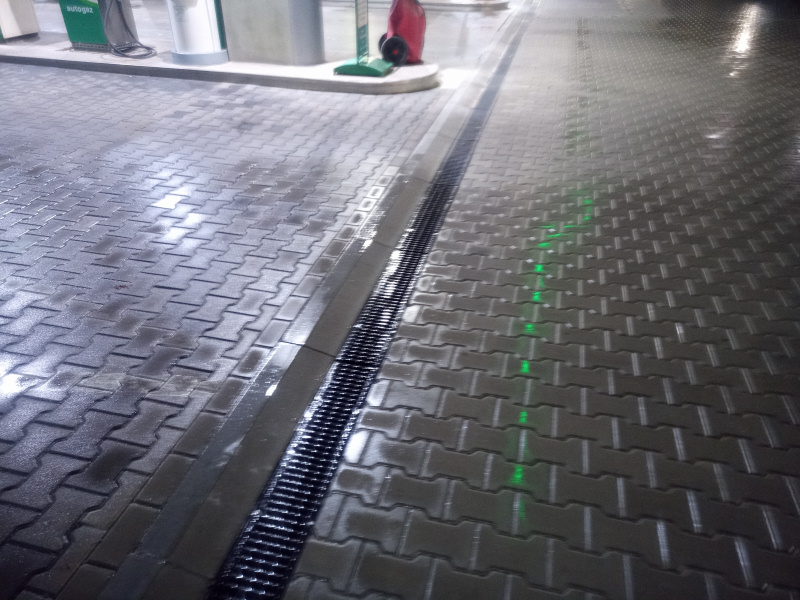

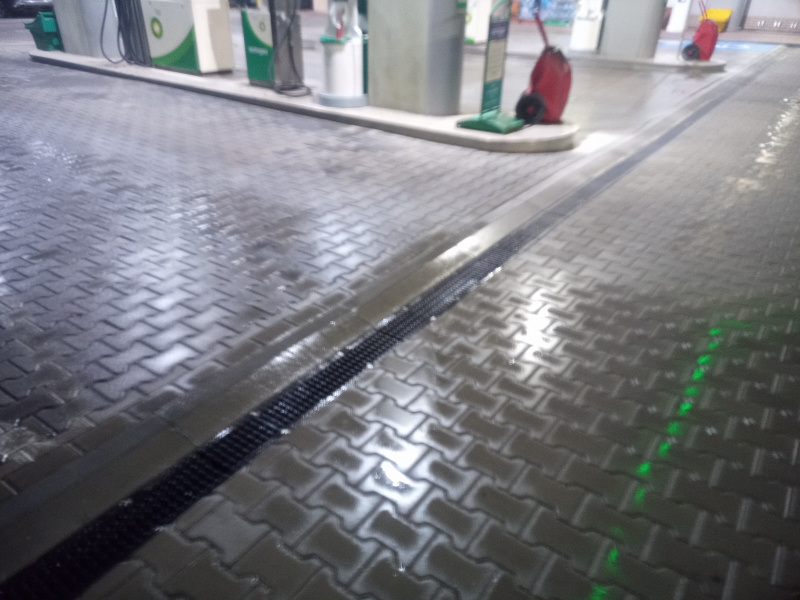

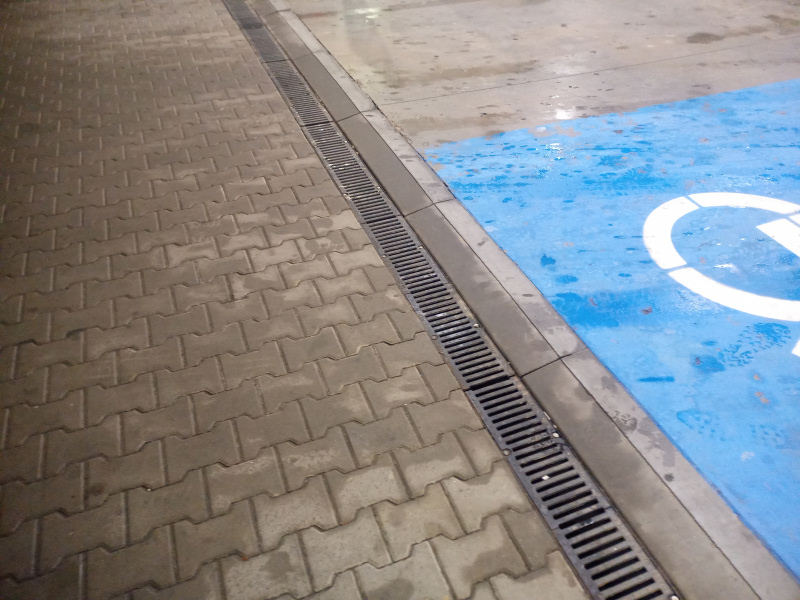

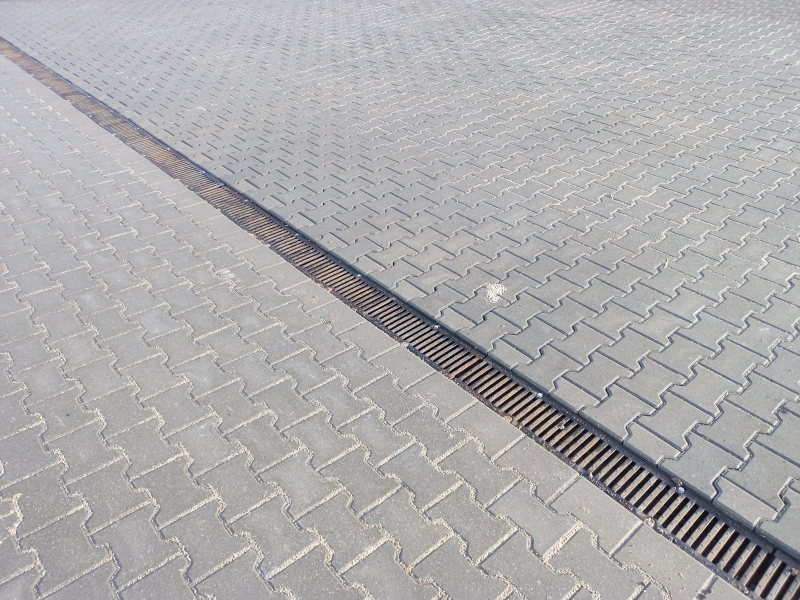

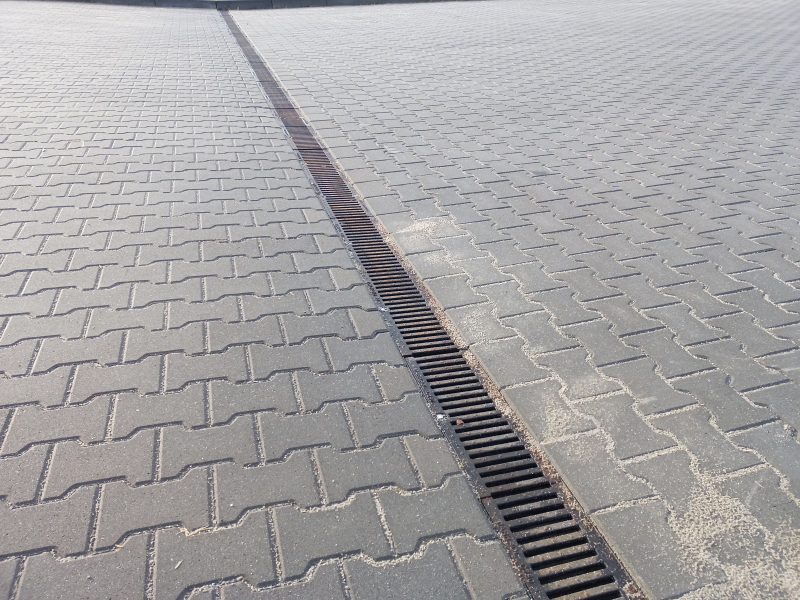

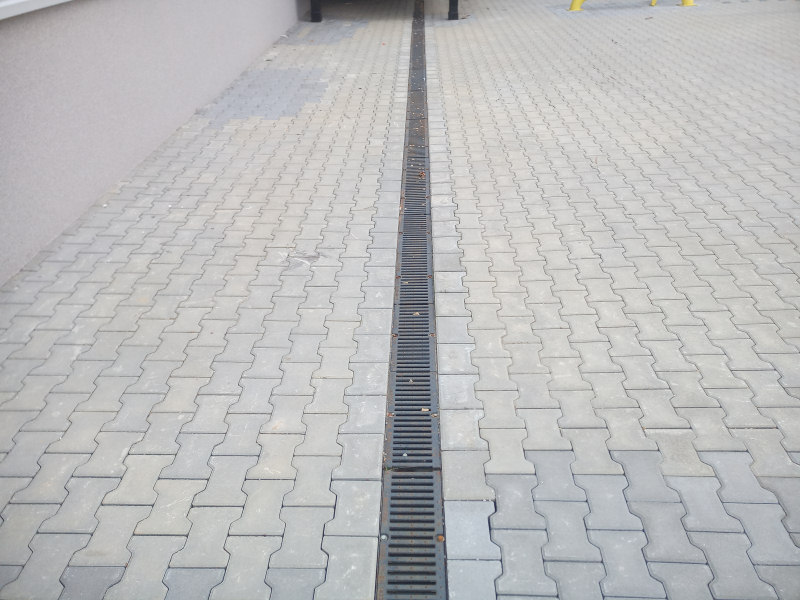

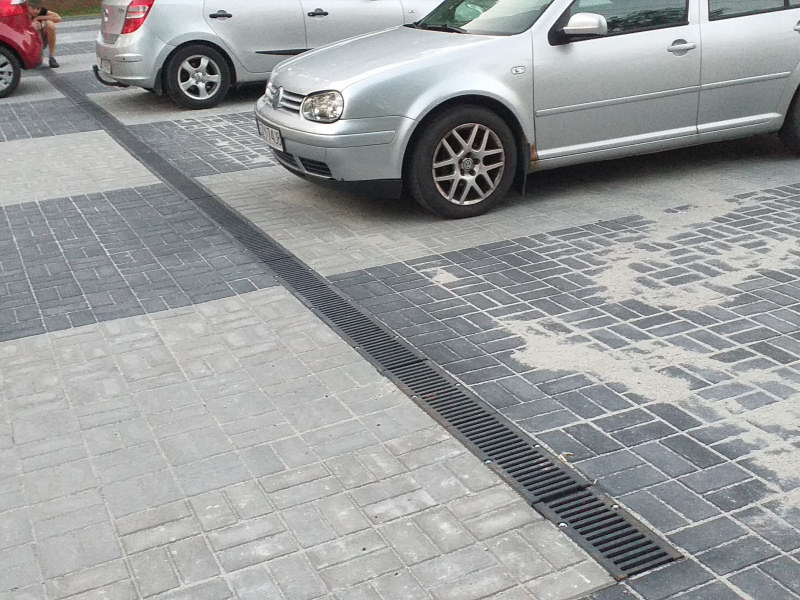

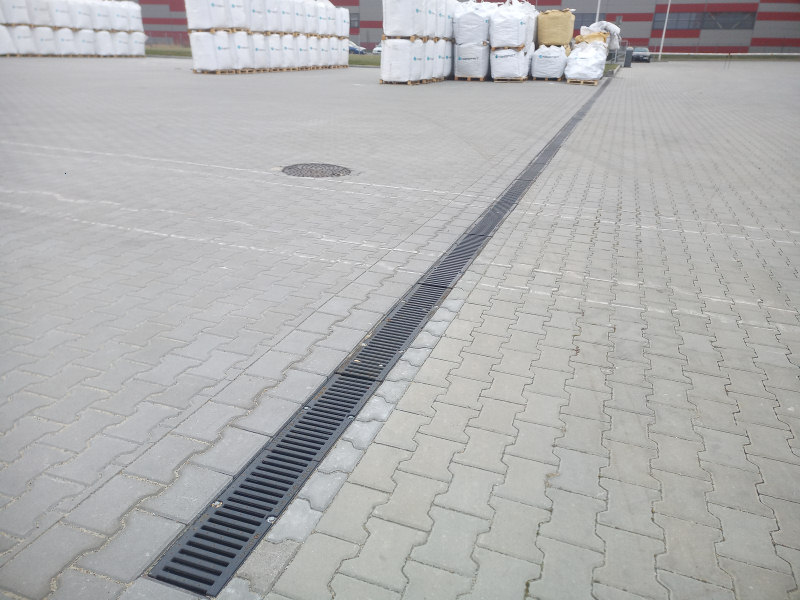

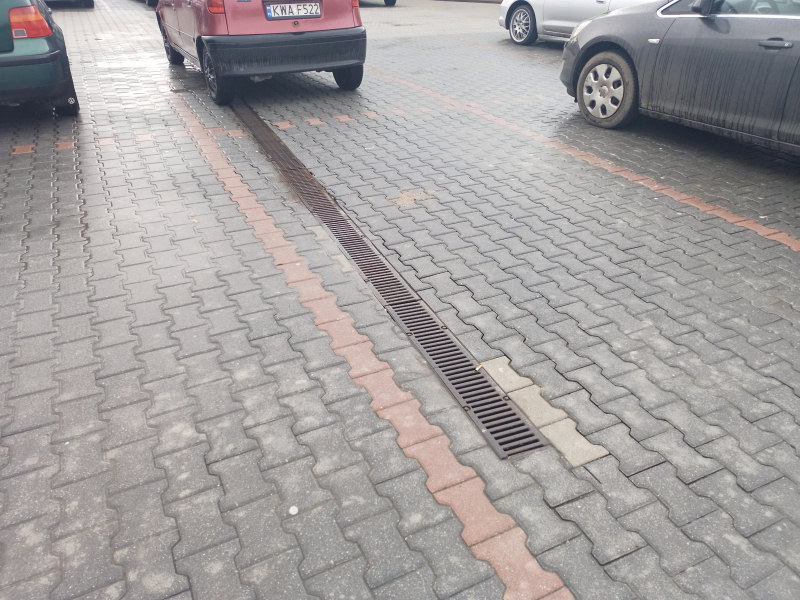

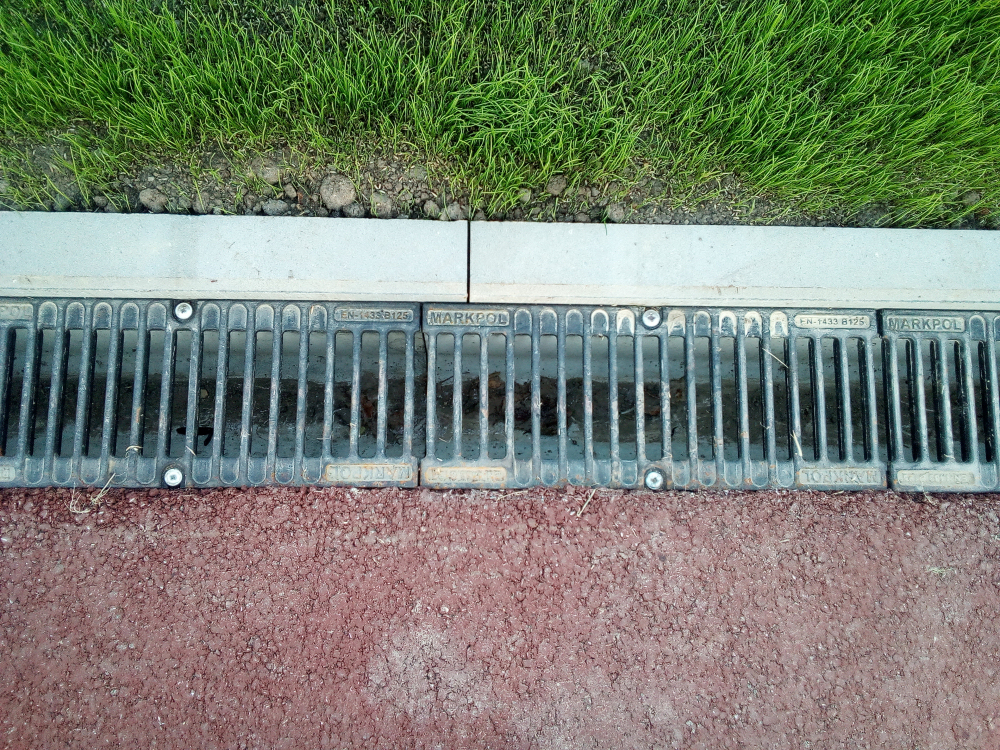

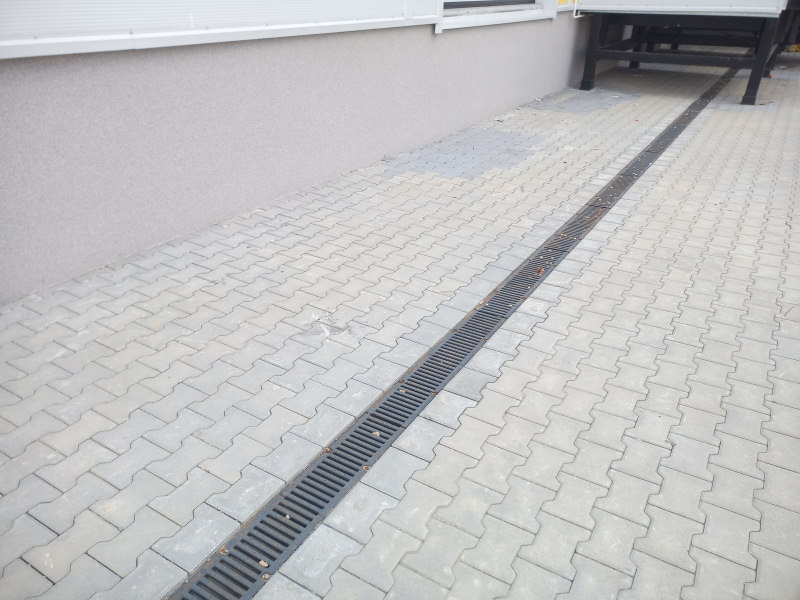

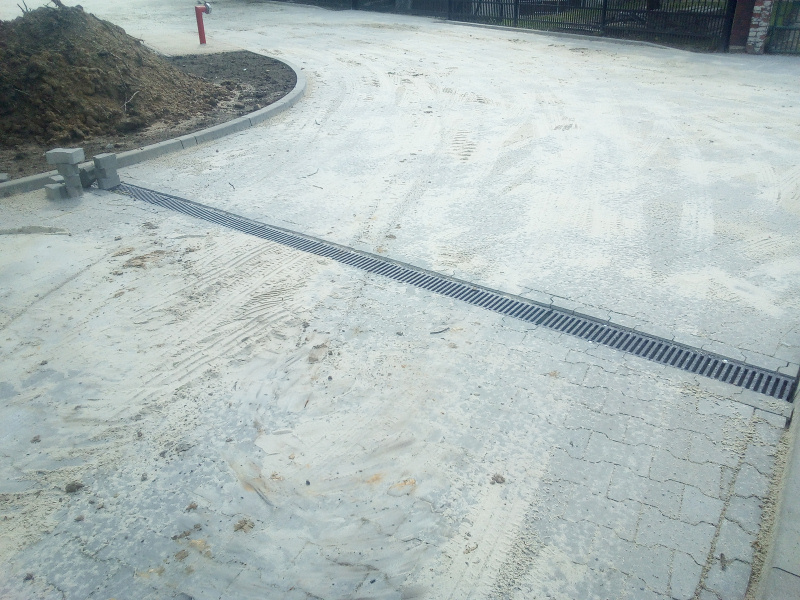

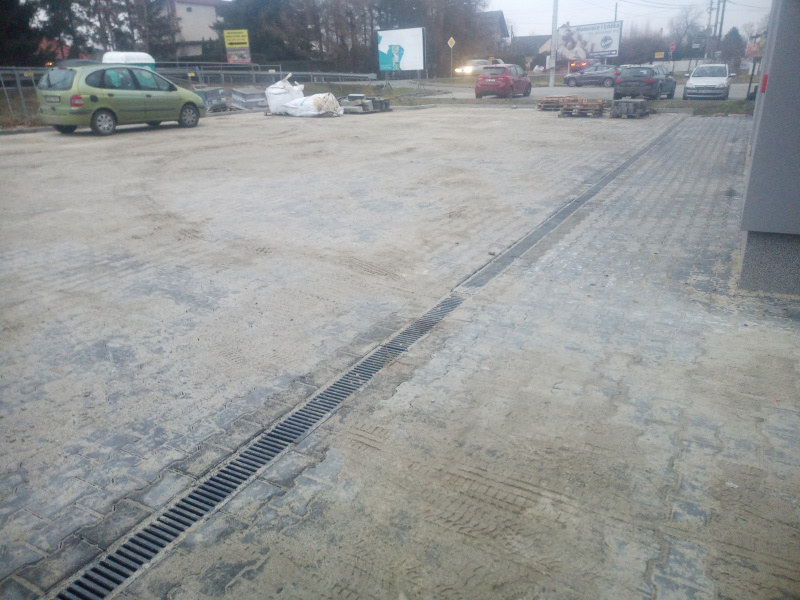

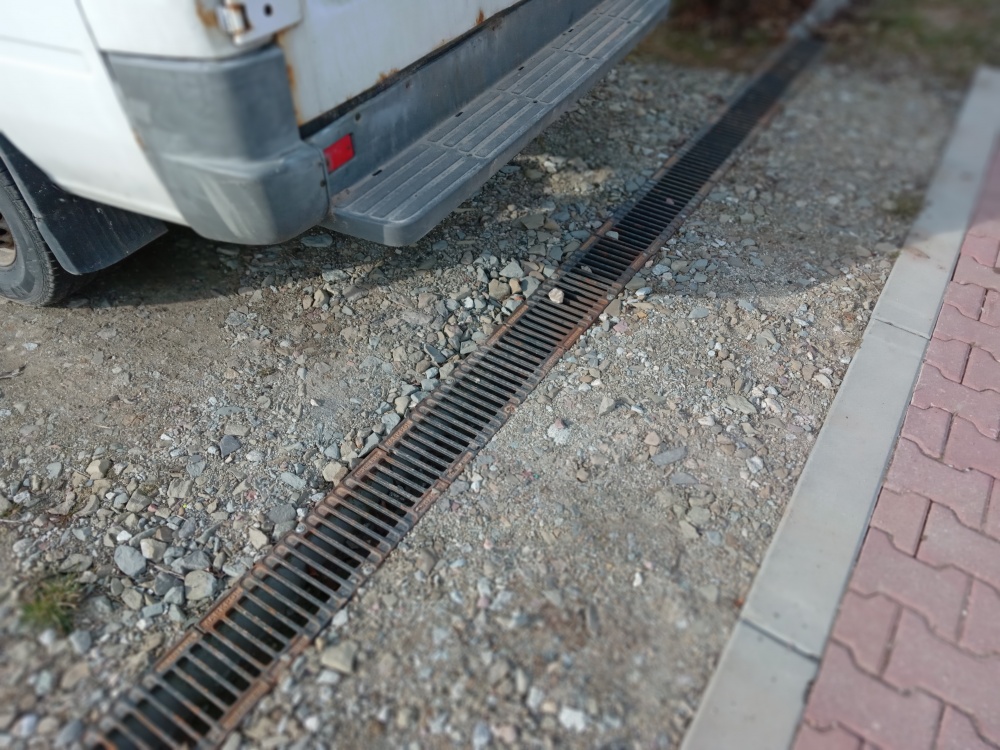

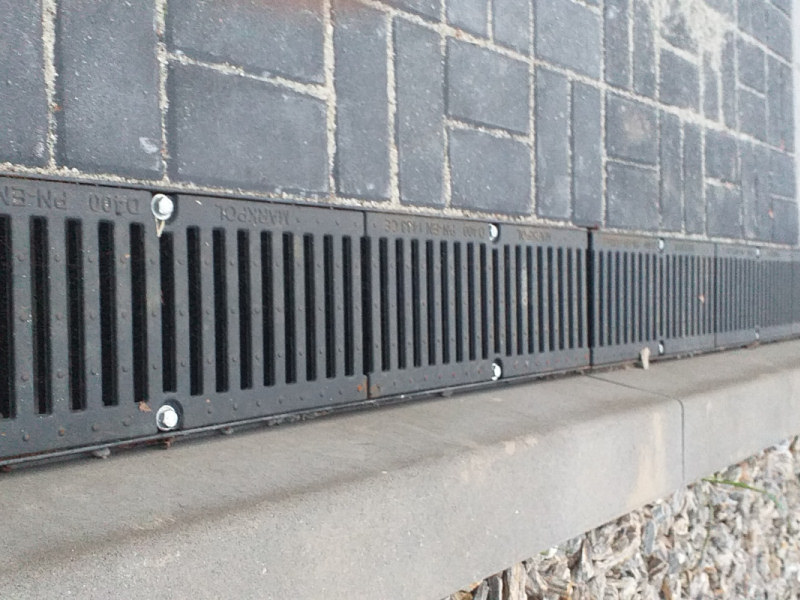

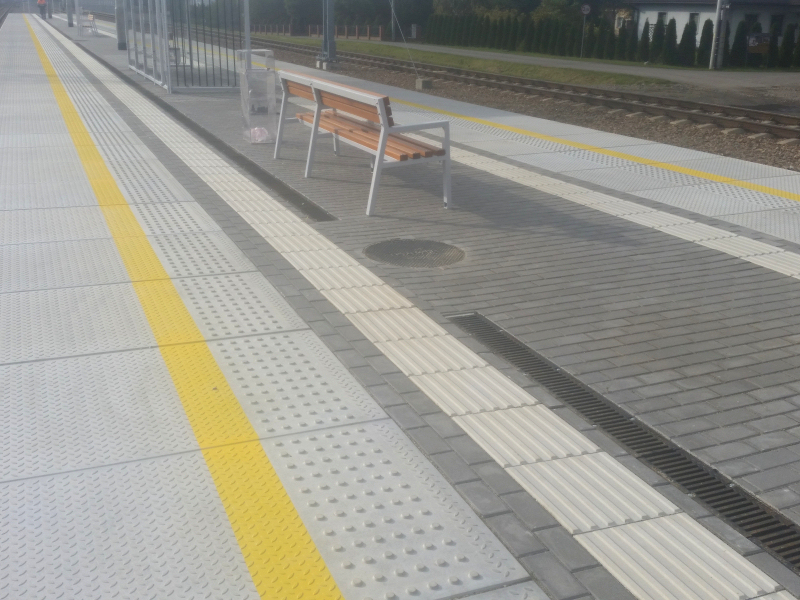

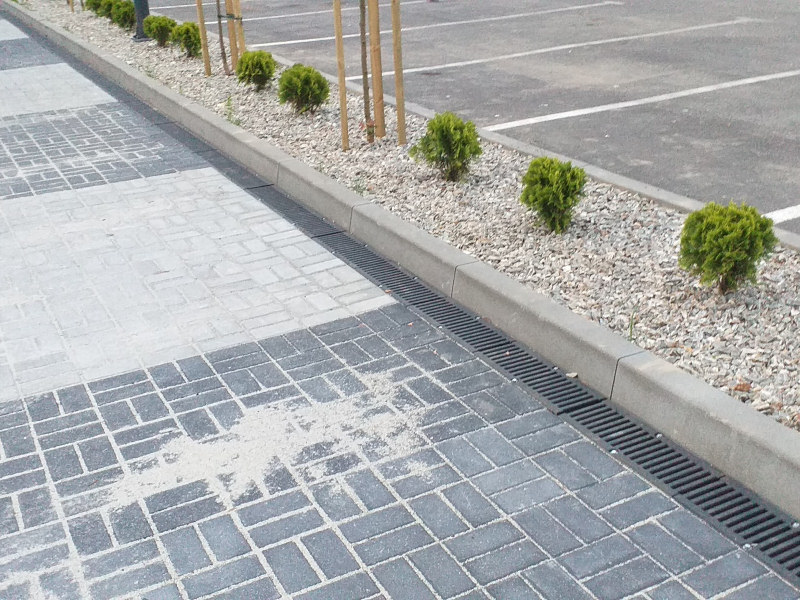

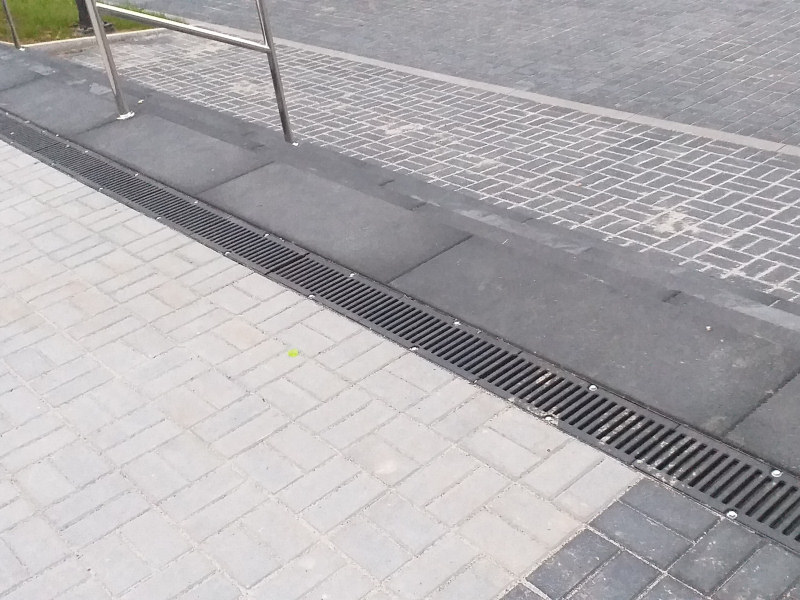

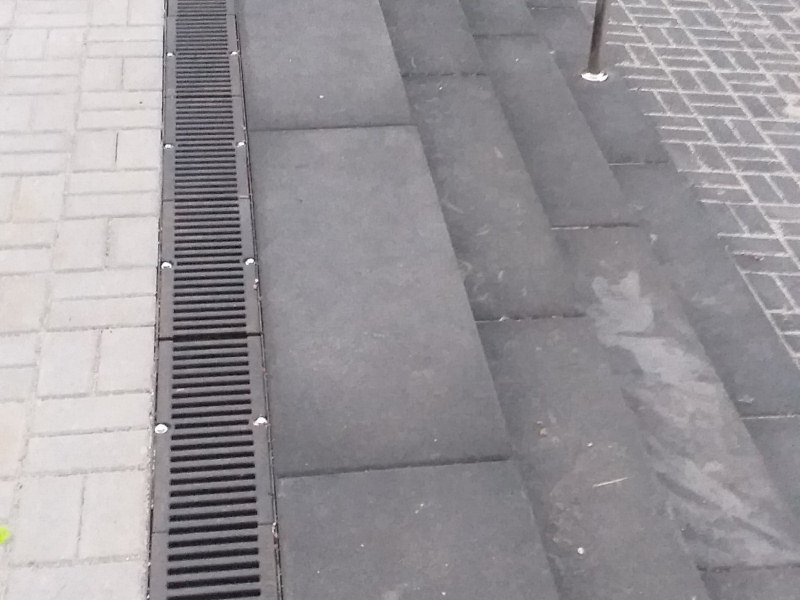

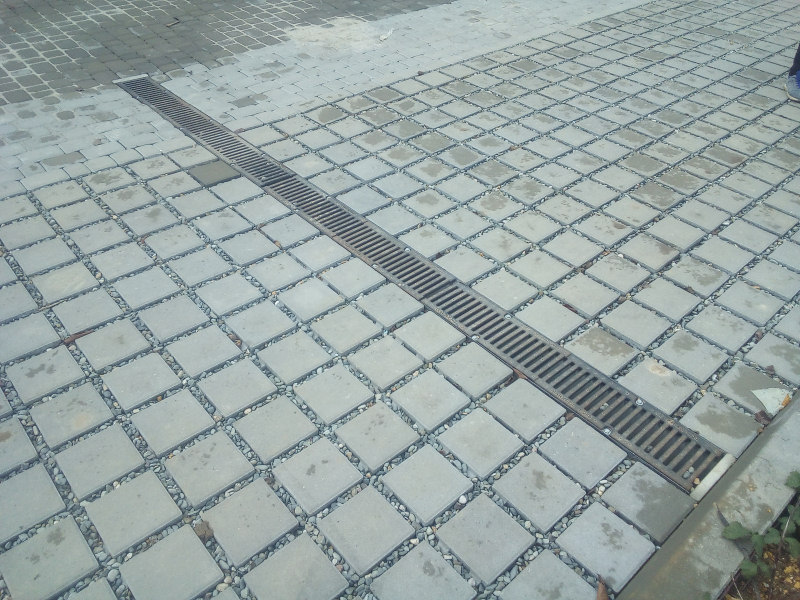

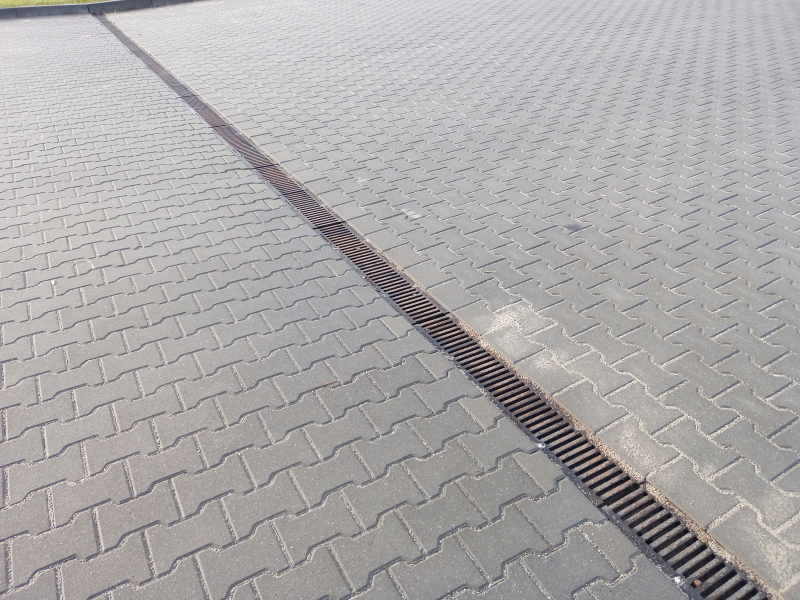

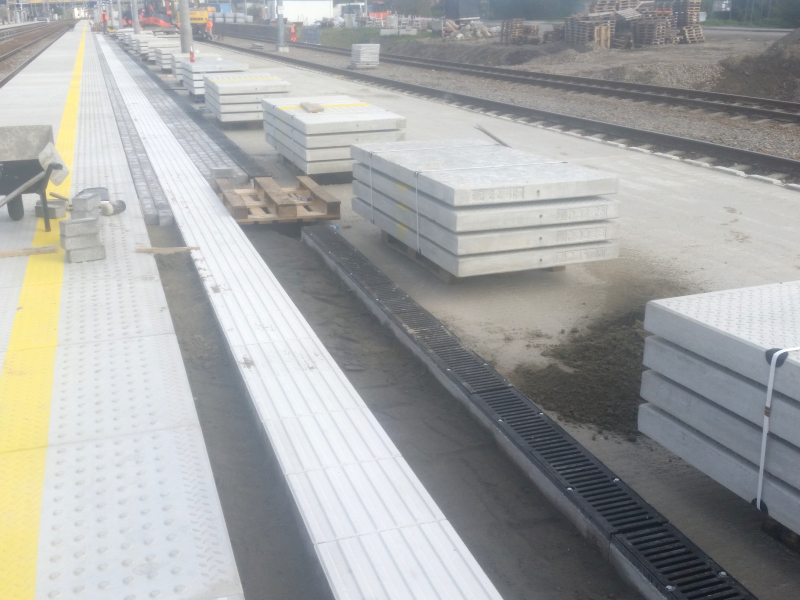

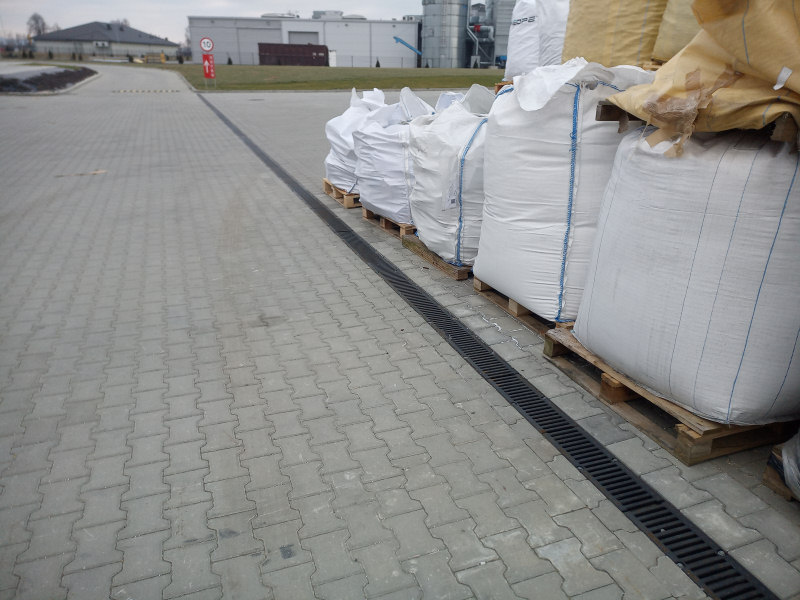

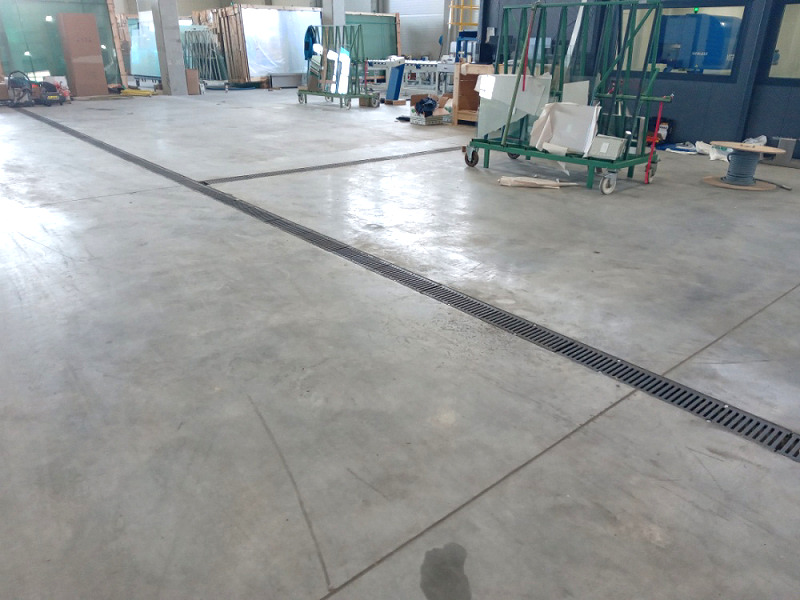

KANAŁ SZER. 200MM A15 - E600 OPIS TECHNICZNY : MIEJSCE ZASTOSOWANIA I ZDJĘCIA PRODUKTU sss

Kanał A15:
Spód kanału: korytko z betonu C30/C45 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6.
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna B125, C250, D400, E600
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości.
PN-EN 1433:2005 :A15

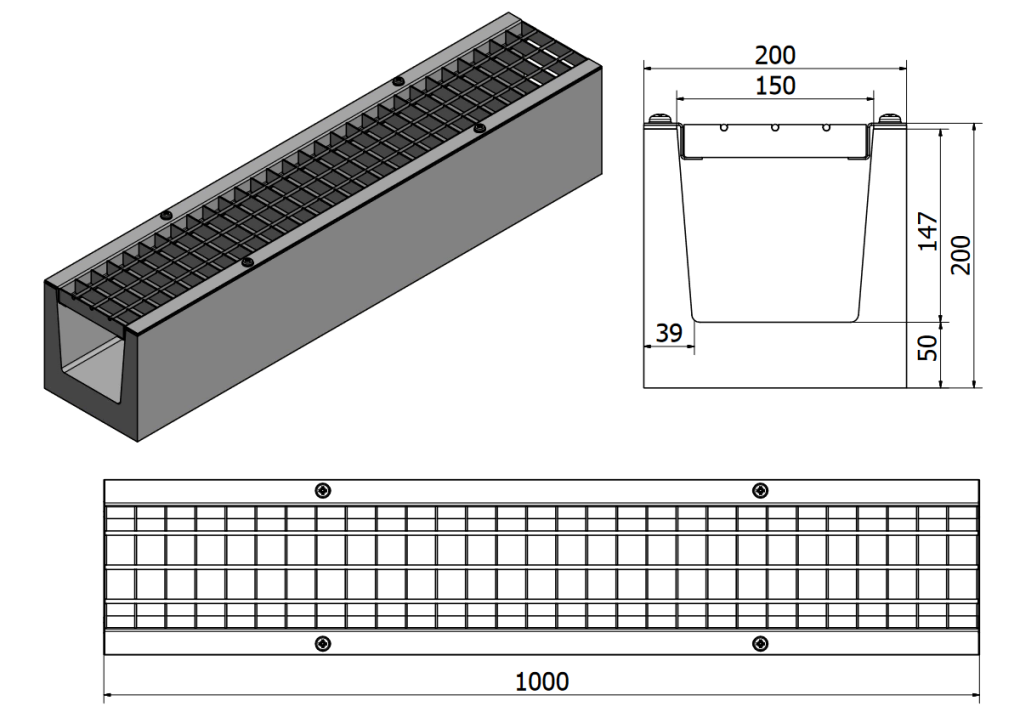

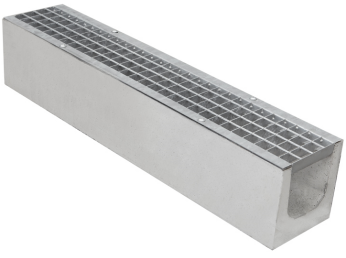

Kanał B125:
Spód kanału: korytko z betonu C30/C45 klasy C250 ze stalowym okuciem krawędzi, zbrojone Prętami fi 8
Sposób mocowania: kratki przykręcane śrubami M8 z łbem krzyżakowym , do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: krata stalowa ocynkowana
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 6, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości.
PN-EN 1433:2005:B125

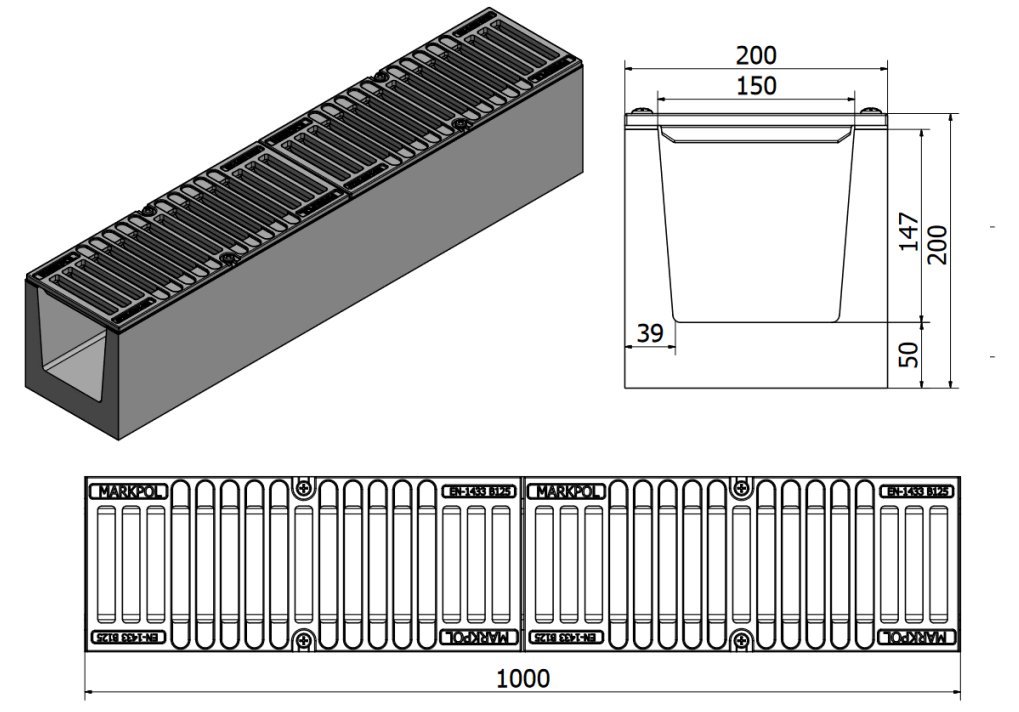

Kanał B125:
Spód kanału: korytko z betonu C30/C45 klasy C250 ze stalowym okuciem krawędzi, zbrojone Prętami fi 8
Sposób mocowania: kratki przykręcane śrubami M8 z gniazdem krzyżakowym.
Ruszt: kratka żeliwna B125
Zbrojenie: listwy wsporcze wykonane ze stalowego płaskownika oraz drutu żebrowanego fi 8 tworzącego zbrojenie.
PN-EN 1433:2005:B125

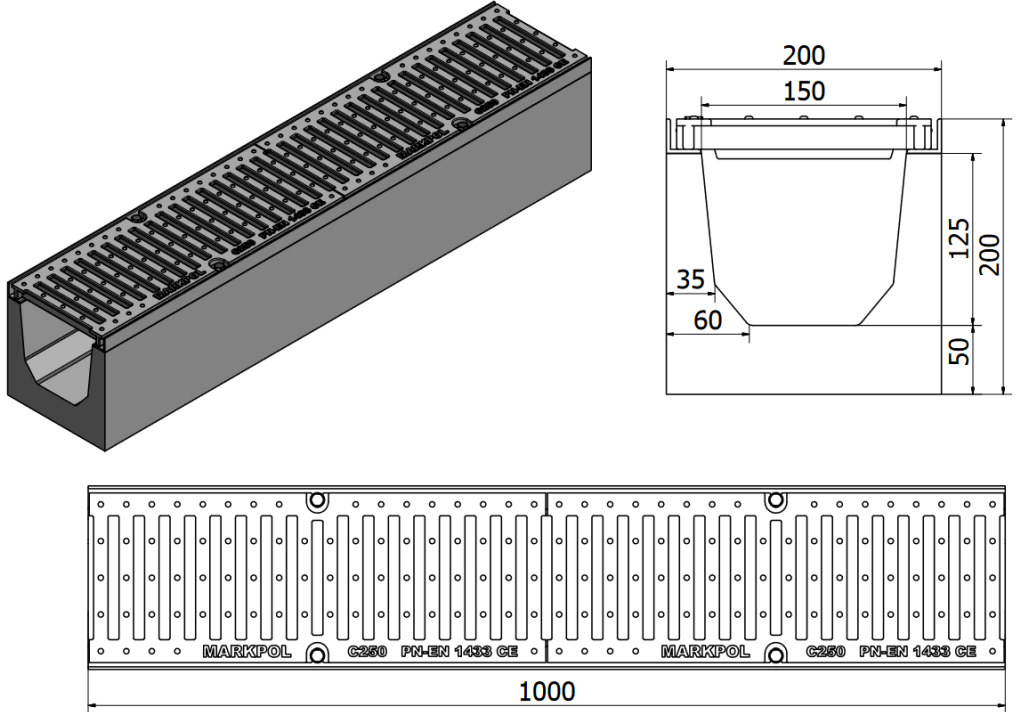

Kanał C250:
Spód kanału: korytko z betonu C30/C45 klasy D400 ze stalowym okuciem krawędzi, zbrojone Prętami fi 8
Sposób mocowania: kratki przykręcane śrubami M8 , do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna C250
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości.
PN-EN 1433:2005:C250

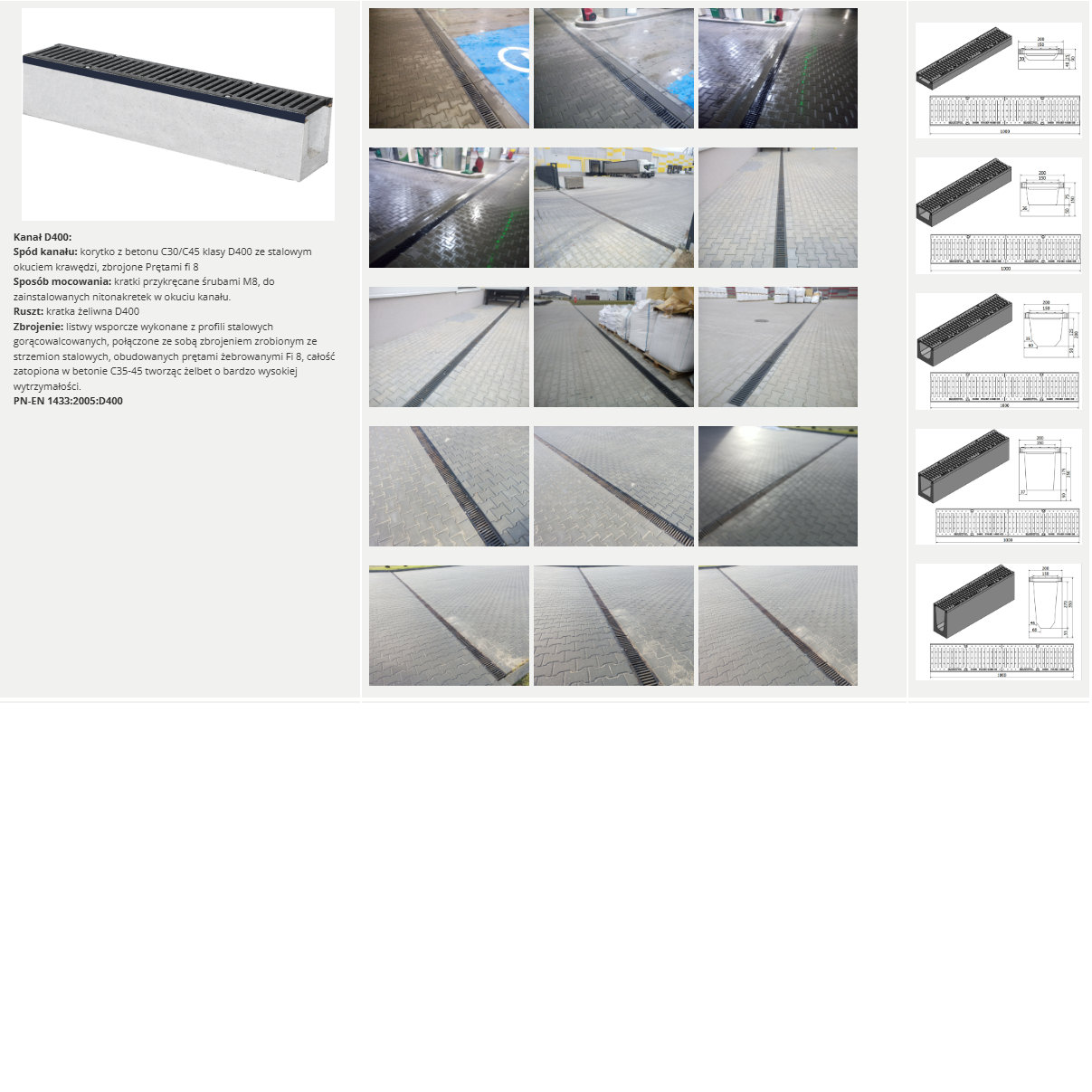

Kanał D400:
Spód kanału: korytko z betonu C30/C45 klasy D400 ze stalowym okuciem krawędzi, zbrojone Prętami fi 8
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna D400
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości.
PN-EN 1433:2005:D400

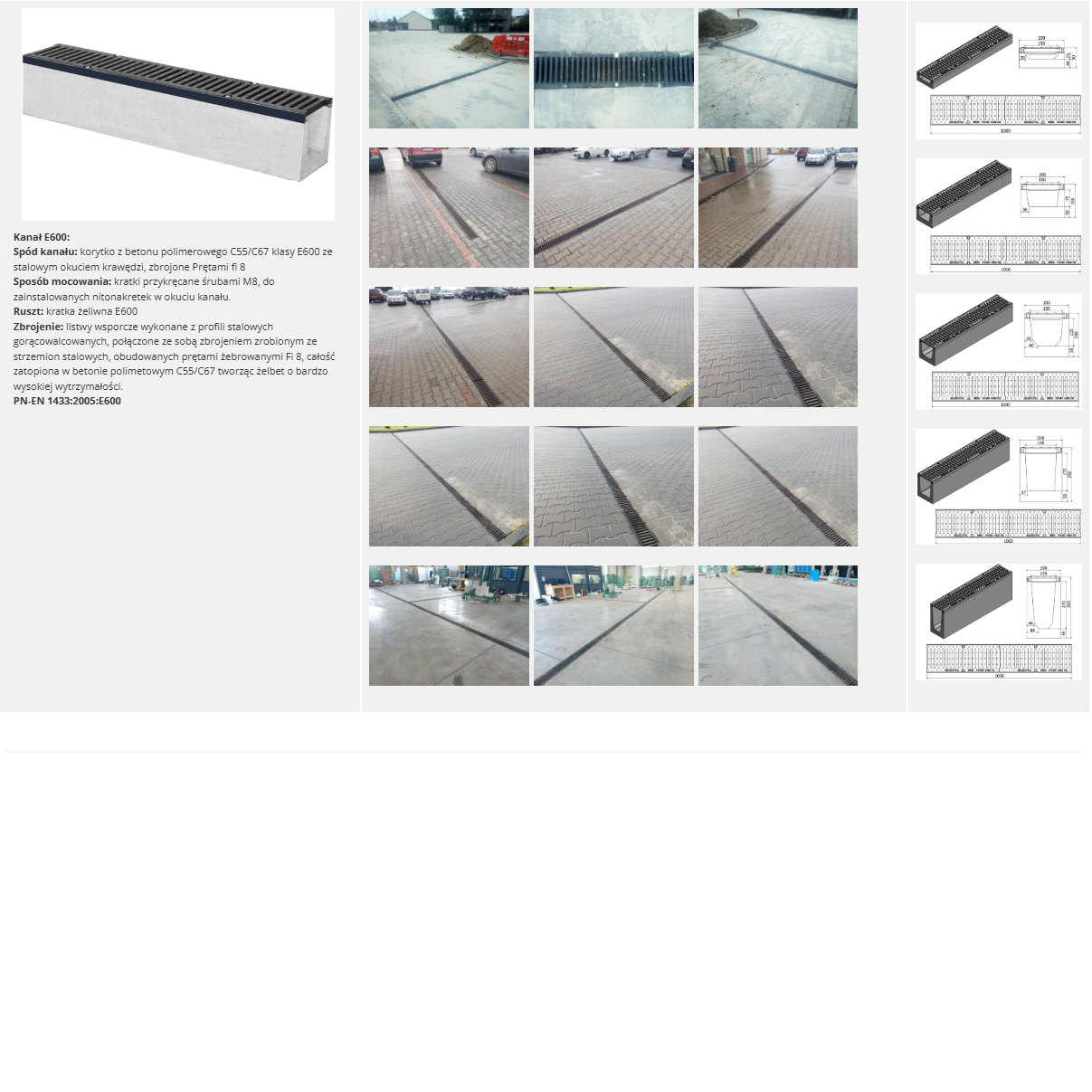

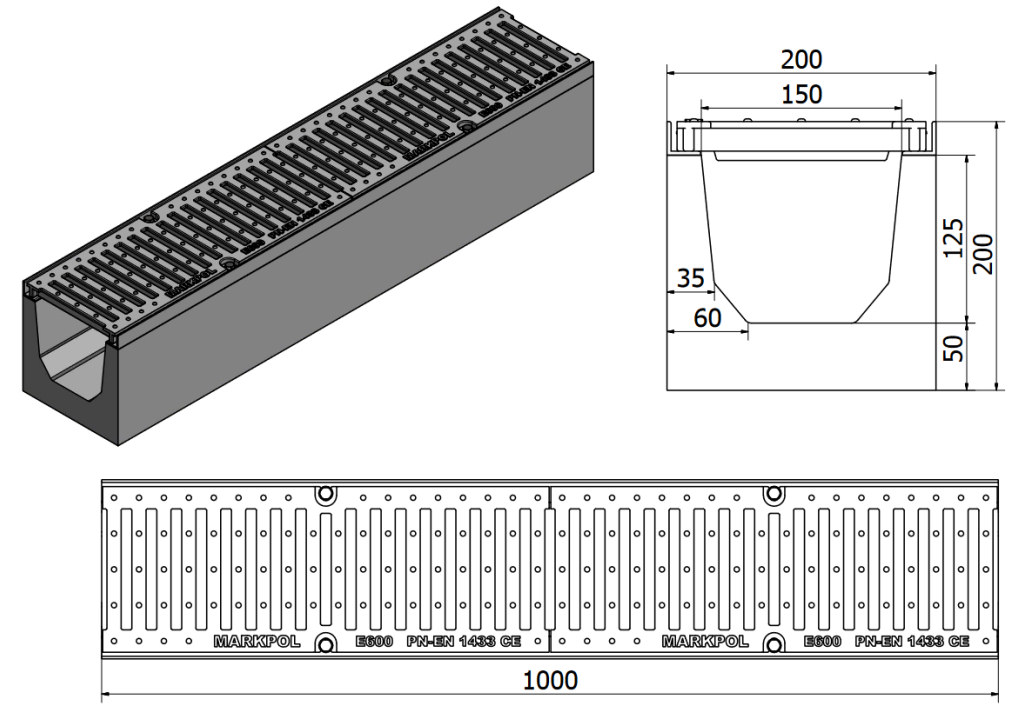

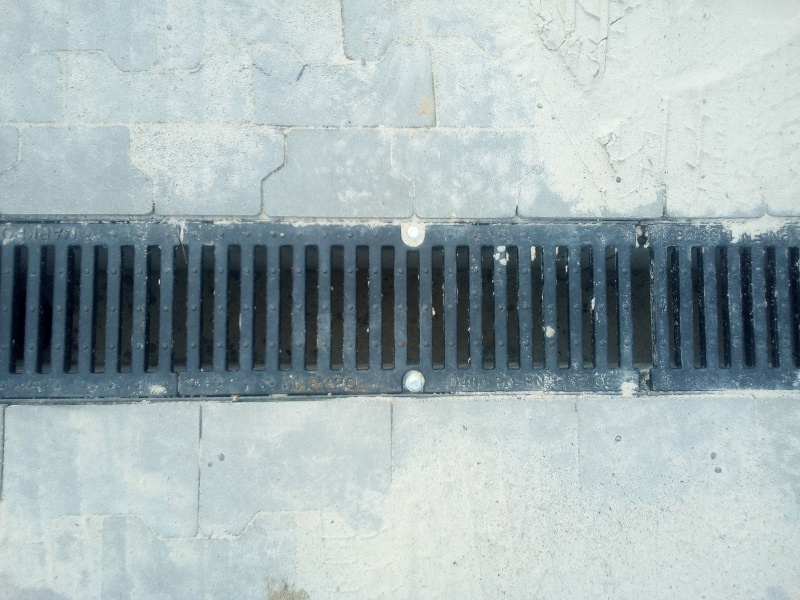

Kanał E600:
Spód kanału: korytko z betonu polimerowego C55/C67 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 8
Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału.
Ruszt: kratka żeliwna E600
Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betonie polimetowym C55/C67 tworząc żelbet o bardzo wysokiej wytrzymałości.
PN-EN 1433:2005:E600







Odwodnienia liniowe betonowe

Odwodnienia liniowe

betonowe

ODWODNIENIA LINIOWE

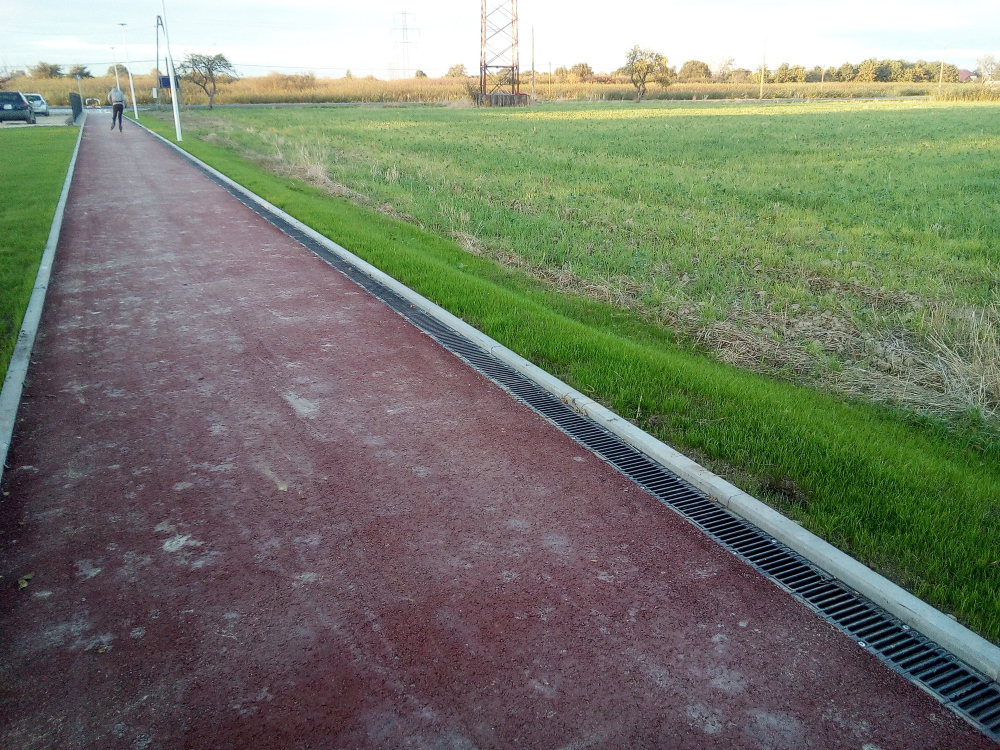

Stosowanie odwodnień liniowych pozwala na kontrolowane zbieranie wody z powierzchni ziemi utwardzonych różnymi materiałami trwałymi (beton, kostka brukowa itp.). Różne klasy obciążeń pozwalają na stosowanie odwodnień w rozmaitych miejscach w strefie ruchu pieszego i rowerowego, na obszarach zielonych, przy wjazdach do parkingów w strefach przemysłowych. Klasy obciążeń informują nas o możliwości zastosowania danego rusztu, kratki i pokrywy w określonych miejscach. Klasa A15 to ciężar dopuszczalny 15,0 KN, B125 to 12,5 KN, C 250 to 25,0 KN. W oparciu o normy PN-EN 1433 zastosowanie klas obciążeń wygląda następująco: A15 – drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe. B125 – drogi dla samochodów osobowych, parkingi, strefy ruchu pieszego. C250 - parkingi, pobocza, ulice, place przeładunkowe. D400 - drogi, parkingi dla wszystkich pojazdów, place rozładunkowe dla hurtowni np. budowlanych.


zobacz ofertę

Odwodnienia liniowe

z tworzyw sztucznych

Jesteśmy również producentem odwodnienia liniowego z tworzywa sztucznego. ze względu na swoje zalety, m.in. mała gęstość, odporność na korozję oraz niezbyt wysokie koszty wykonania znalazły zastosowanie w wielu gałęziach przemysłu . Materiał z którego są wykonane sprawia że są estetyczne i lekkie, co ułatwia montaż i transport. charakteryzuje się dużą odpornością na różnego rodzaju agresywne substancje chemiczne zawarte w ściekach np. szpitali, pralni, zakładów chemicznych. Kanały odwadniające wykonane z tworzyw stosuje się wszędzie tam gdzie są wymagane podwyższone wymogi sanitarne. Najczęściej stosowane na zewnątrz budynków m.in. wzdłuż krawędzi, na parkingach, ogrodach czy tarasach. Posiadają dużą odporność na działanie czynników atmosferycznych i chemiczną na działanie kwasów, zasad i soli oraz rozpuszczalników organicznych.








zobacz ofertę
odwodnienia betonowe
Odwodnienie liniowe

Odwodnienia liniowe

polimerobetonowe

Kanały polimerobetonowe wyprodukowane są z ulepszonej mieszanki poliestrowej, żywicy i kruszywa kwarcowego. Polimerobeton jest nowoczesnym produktem wysoce mechanicznie i chemicznie odpornym. Ze względu na swoje właściwości polimerobeton jest o wiele bardziej odporny od betonu tradycyjnego.




zobacz ofertę

Profil

Działalności



Firma Markpol na polskim rynku budowlanym działa od 1989 roku. W początkowej fazie działalności gama produktowa obejmowała kostkę brukową oraz galanteriębetonową taką jak ażury, obrzeża, płytki betonowe, gazony, palisady oraz cieki wodne. Obecnie specjalnością firmy Marpol są systemy odwodnień liniowych wykonywane z betonu, polimerobetonu oraz tworzyw sztucznych. Klasy odwodnień betonowych prezentują się w zakresie od A15 do F900, znów klasy odwodnień z tworzyw sztucznych zawarte są w przedziale A15 do C250. Wszystkie materiały używane w produkcji systemów odwodnień liniowych są zgodne z normą europejską PN-EN 1433:2005. Odwodnienia liniowe zapewniają szybkie i skuteczne odprowadzenie wody i substancji płynnych z różnych powierzchni użytkowych. Kanały odwadniające firmy Markpol znajdują zastosowanie w wielu inwestycjach zarówno przeznaczonych dla klientów indywidualnych o mniejszym natężeniu obciążeń jak i klientów biznesowych posiadających zakłady produkcyjne, stacje benzynowe, wielkopowierzchniowe parkingi, place budowlane i inne obiekty infrastruktury budowlanej nastawionej na dużą częstotliwość użytkowania. Stale zwiększające się potrzeby rynku zainicjowały proces produkcji odwodnień wykonywanych z polimerobetonu. Tym samym Markpol w swojej ofercie posiada najwyższe jakościowo systemy odwodnień liniowych, przeznaczonych do stosowania w miejscach narażonych na niebezpieczne substancje chemiczne, skrajne warunki atmosferyczne.
